รายละเอียดสินค้า:
|

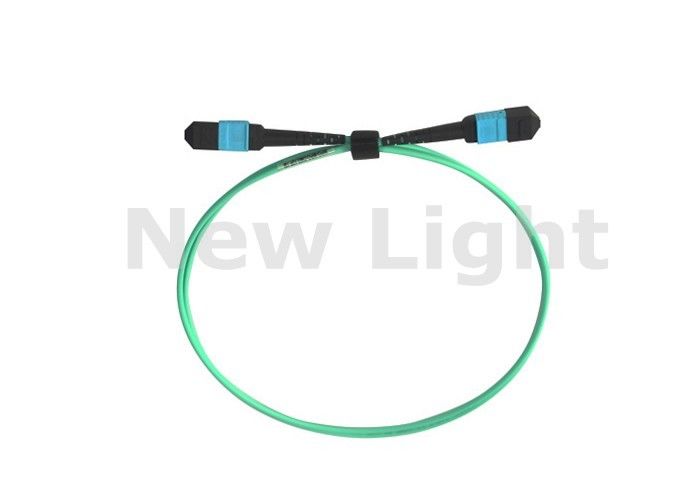

| สี: | สีเขียว | ชื่อ: | สายแพทช์ MPO |
|---|---|---|---|
| เชื่อมต่อ: | เอ็มพีเอ็มพี | ความยาว: | 0.5meter |
| โหมด: | มัลติ | เลอ: | พร้อมใช้งาน |
| แสงสูง: | mpo to mpo cable,สาย fanout mpo |
||

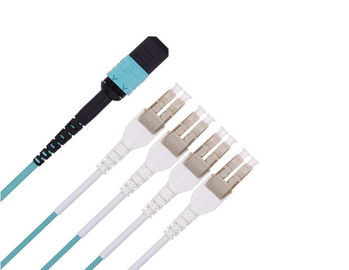

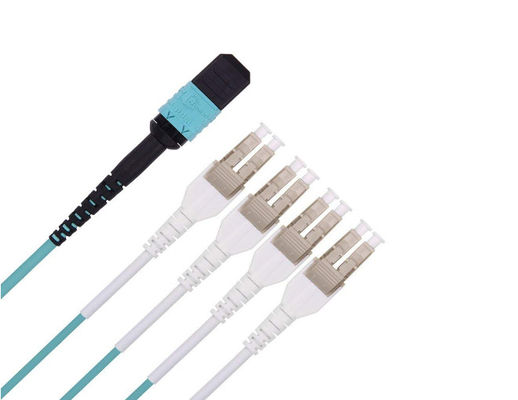

12 แกนประกอบสายเคเบิลลำต้น MPO / MTP / สายแพทช์ MPO / MTP, สาย OM2 / OM3 / OM4
รายละเอียด:

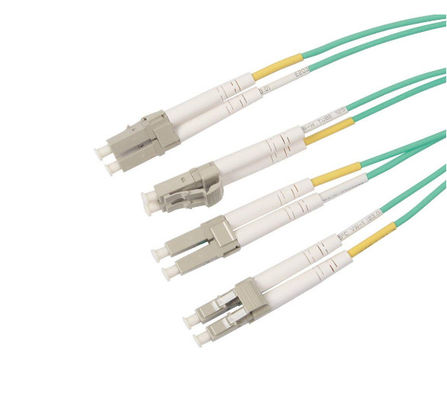

ช่องเสียบสายไฟเบอร์ออปติก: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Ferrule ประเภทอินเตอร์เฟส: APC, PC, UPC
แกนไฟเบอร์: Simplex, duplex
ประเภทเส้นใย; มัลติ (50/125) / (62.5 / 125), โหมดเดียว (9/125)
เส้นผ่านศูนย์กลางไฟเบอร์ (มม.): Φ 0.9, φ 2.0, Φ 3.0
ความยาวสายเคเบิล; ปรับแต่ง
ใบหน้าของตัวเชื่อมต่อ: ข้อกำหนดรูปทรงเรขาคณิตของใบหน้าแบบ MPO: EN50377-15-1
คุณภาพการขัด :: คุณภาพการขัดผิวหน้า: IEC61300-3-35
สายแพตช์ MPO ของเราออกแบบมาสำหรับโซลูชั่นศูนย์ข้อมูลที่สนับสนุนโทโพโลยีเช่น 10
Gigabit Ethernet, Fibre Channel หรือ Infiniband - ตามที่ระบุในมาตรฐานศูนย์ข้อมูล EN50173-5 และ
ISO / IEC 24764

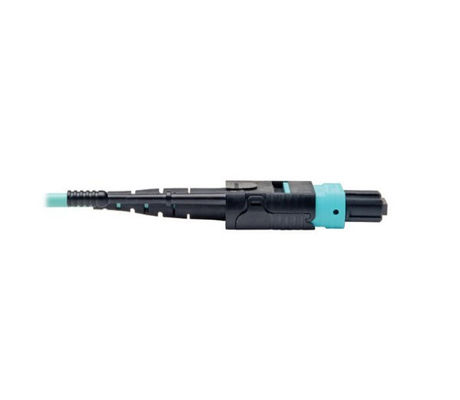

รายละเอียด MPO:
สายแพตช์ MPO ใช้เพื่อเชื่อมต่อระหว่างเทปคาสเซ็ต MPO หรือการเชื่อมต่อกับอุปกรณ์ที่ใช้งานด้วยอินเตอร์เฟส MPO / MTP
ในกรณีที่สายแพตช์ MPO เชื่อมต่อ (ผ่านตัวเชื่อมต่อ MPO) ไปยังสายแพตช์ MPO ตัวอื่นตัวเชื่อมต่อ MPO ตัวใดตัวหนึ่งในสองตัวต้องเป็นตัวผู้ (ติดตั้งด้วยหมุด)
สายแพตช์ MPO มีให้เลือก 3 แบบแผนที่แบบลวด: แบบตรง, แบบพลิกทั้งหมดหรือแบบพลิกคู่
สายแพตช์ MPO มีให้เลือกใช้ในโหมดมัลติไฟเบอร์และโหมดเส้นใยเดี่ยว
การประยุกต์ใช้งาน
ประสิทธิภาพการประกอบชุดอุปกรณ์ MTP / MPO
| ประเภท / การแสดง | โหมดเดียว (ขัด APC) | มัลติ (PC / Flat Polish) | ||
| มาตรฐาน | ขาดทุนต่ำสุด | มาตรฐาน | ขาดทุนต่ำสุด | |
| การสูญเสียการแทรกสูงสุด | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| ผลตอบแทนการสูญเสีย | ≥ 50dB | N / A | ||
| อุณหภูมิในการทำงาน | -40 ° C ถึง 80 ° c | 40 ° C ถึง 80 ° C | ||
| ทดสอบความยาวคลื่น | 1310nm | 850nm | ||
มาตรฐานผลิตภัณฑ์ MTP:
Øตรงตามมาตรฐาน IEC IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE เป็นไปตามมาตรฐาน
Øสายเคเบิลที่มีโครงสร้างต่อ TIA-568-C
Øเลนส์แบบขนาน
- รองรับการใช้งาน Optical Internetworking Forum (OIF)
- มาตรฐาน InfiniBand
Ø InfiniBand
- รองรับไฟเบอร์แชนแนล 10G
- 40G และ 100G IEEE 802.3
- QSFP
| ประเภทตัวเชื่อมต่อ | รายการทดสอบ | นาที | แม็กซ์ |
| พีซี MTP | ROC_X (ABS) (mm) | 500 | |
| ROC_Y (ABS) (mm) | 50 | ||
| Angle_X (องศา) | -0.2 | 0.2 | |
| Angle_Y (องศา) | -0.2 | 0.2 | |
| Max.DH. All Fiber (นาโนเมตร) | -600 | 600 | |
| Max.DH.Ave เมตร (nm) | -300 | 300 | |
| Max.DH.Adj เมตร (nm) | -300 | 300 | |
| แม็กซ์ Core Dip (nm) | -300 | 300 | |
| ความสูงของเส้นใย (นาโนเมตร) | -300 | 300 | |
| ROC_X (ABS) (mm) | 1000 | 3000 | |
| MTP APC | ROC_X (ABS) (mm) | 500 | |
| ROC_Y (ABS) (mm) | 50 | ||
| Angle_X (องศา) | -0.2 | 0.2 | |
| Angle_Y (องศา) | 7.8 | 8.2 | |
| Max.DH. All Fiber (นาโนเมตร) | -600 | 600 | |
| Max.DH.Ave เมตร (nm) | -300 | 300 | |
| Max.DH.Adj เมตร (nm) | -300 | 300 | |
| ความสูงของเส้นใย (นาโนเมตร) |
