รายละเอียดสินค้า:
|
ชื่อ: | สายไฟเบอร์ออปติก LC-LC | เส้นผ่าศูนย์กลาง: | 3.0mm |
---|---|---|---|
รุ่น: | สถานะโสด | เชื่อมต่อ: | LC-LC |
สี: | สีน้ำเงิน | ความยาว: | 3 เมตร |
แสงสูง: | duplex fiber patch cord,single mode fiber optic cable |

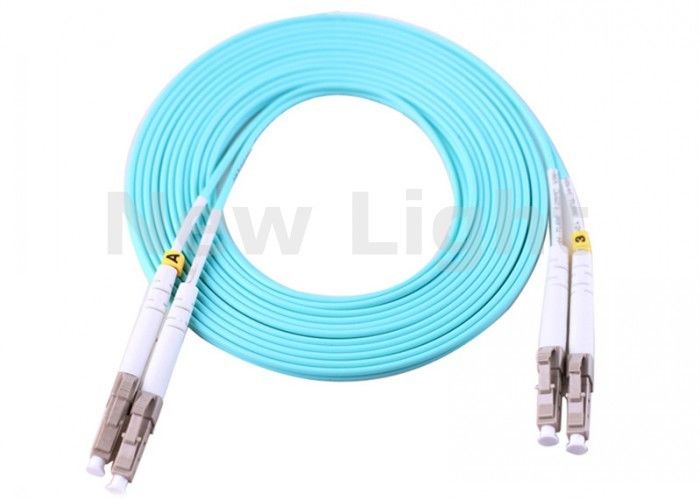

เครือข่ายการเข้าถึงสายใยแก้วนำแสงใช้สายไฟเบอร์ออปติกแพทช์สายไฟเบอร์ออปติกแบบ 3M LC / UPC-LC / UPC OM3
รายละเอียด:
สายแพทช์ไฟเบอร์ออปติคอลคือความยาวของสายเคเบิลออปติคัลที่มีขั้วต่อที่ยึดปลายทั้งสองด้านเพื่อให้ทราบถึงการเชื่อมต่อแบบออพติคอล Pigtail เป็นสายไฟเบอร์ยาวที่มีขั้วต่อเพียงตัวเดียวที่ปลายด้านหนึ่ง ถ้าทั้งสองด้านของขั้วต่อหรือปลายด้านที่แตกต่างกันเราเรียกว่าสายไฮบริด ตามโหมดการส่งผ่านจะแบ่งโหมดเดี่ยวและโหมดหลายโหมด ตามประเภทโครงสร้างตัวเชื่อมต่อจะแบ่ง FC, SC, ST, MU, D4, LC ฯลฯ ตามปลายเซรามิคขัดมันแบ่ง PC, UPC และ APC
คุณสมบัติ
1. การสูญเสียการแทรกซึมต่ำ
2. การสูญเสียผลตอบแทนสูง
3. ความสามารถในการทำซ้ำได้ดี
4. แลกเปลี่ยนได้ดี
5. ความเสถียรของอุณหภูมิสูง
การประยุกต์ใช้งาน
1. ระบบการสื่อสารด้วยไฟเบอร์ออปติก
2. การสื่อสารข้อมูลใยแก้วนำแสง
3. เครือข่ายใยแก้วนำแสง
4. ไฟเบอร์ออปติก CATV
5. LAN, ระบบเดินสายไฟ, ODF
6. อุปกรณ์ทดสอบ
7. เซ็นเซอร์ใยแก้วนำแสง
8. โปรแกรมประยุกต์ FTTX
สายไฟเบอร์ออปติก
การปฏิบัติตามมาตรฐาน IEC และ YD / T1272
การสูญเสียผลตอบแทนสูงและการสูญเสียการแทรกซึมต่ำ
ความสามารถในการทำซ้ำได้ดีและสามารถเปลี่ยนเปลี่ยนได้
PC, UPC, การขัดจังหวะ APC
โหมดเดี่ยว, โหมดหลายโหมด
ตัวเชื่อมต่อต่างๆ: FC, SC, ST, MU, LC, MTRJ, MPO, E2000 ฯลฯ
สายริบบิ้น Pigtail, Bunchy Pigtail Cable, สาย Pigtail กันน้ำ
ตัวเลือกหลายตัวของเคเบิ้ลใยแก้วนำแสง, Simplex, แกนคู่, 4 คอร์, 6 คอร์, 12 คอร์, 24 คอร์, 48 คอร์
รายละเอียด:
รุ่น NO | สายไฟเบอร์ออปติก Patch Cord |
สไตล์ | LC, SC, ST, FC.MU, MPO, SC / APC, FC / APC, LC / APC.MU / APC Simplex / Duplex MTRJ / หญิง, MTRJ / ชาย |
ประเภทไฟเบอร์ | 9/125 SMF-28 หรือเทียบเท่า (Singlemode) OS1 50/125, 62.5 / 125 (มัลติ) OM2 & OM1 50/125, 10G (Multimode) OM3 |
ประเภทสายเคเบิ้ล | Simplex, Duplex (Zipcord) Φ3.0mm, Φ2.0mm, Φ1.8mmΦ1.6mm PVC หรือ LSZH Φ0.9mm, ใยบัฟเฟอร์ 0.6 มม. พีวีซีหรือ LSZH |
ลักษณะการขัด | UPC, SPC, APC (8 °และ 6 °) |
การสูญเสียการแทรก | ≤ 0.1dB (สำหรับ Singlemode Master) ≤ 0.25dB (สำหรับ Singlemode Standard) ≤ 0.25dB (สำหรับ Multimode) ผ่านการทดสอบโดย JDS RM 3750 |
ขาดทุนย้อนกลับ (สำหรับ Singlemode) | UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) ผ่านการทดสอบโดย JDS RM3750 |
การทำซ้ำ | ± 0.1dB |
อุณหภูมิในการทำงาน | -40 ถึง 85 องศาเซลเซียส |
ข้อกำหนดเรขาคณิต (สำหรับ Singlemode) | (สำหรับมาตรฐาน) เอเพ็กซ์ออฟเซต≤ 30 ไมครอน (สำหรับต้นแบบ) เอเพ็กซ์ออฟเซ็ต≤ 50 ไมครอน (สำหรับรุ่นมาตรฐาน) Undercut -50nm ≤ U ≤ 50nm ผ่านการทดสอบโดย DORC ZX (สำหรับมาตรฐาน APC) 10 มิลลิเมตร≤ R ≤ 25 มม. -1 |
พารามิเตอร์:
เชื่อมต่อ | LC ถึง LC | Jacket OD | 3.0mm |
โหมดไฟเบอร์ | 9 / 125μm | สีเสื้อ | สีน้ำเงิน |
ขัด | UPC ถึง UPC | ความยาวคลื่น | 1310 / 1550nm |
ประเภทไฟเบอร์ | Simplex | วัสดุแจ็คเก็ต | พีวีซี |
การสูญเสียการแทรก | ≤0.3dB | interchangeability | ≤0.2dB |
กลับสูญเสีย | ≥50dB | การสั่นสะเทือน | ≤0.2dB |
อุณหภูมิในการทำงาน | -40 ~ 75 ℃ | อุณหภูมิในการจัดเก็บ | -45 ~ 85 ℃ |
กระแสไฟฟ้า | A (Tx) ถึง B (Rx) | เกรดไฟเบอร์ | G652D |
