รายละเอียดสินค้า:
|
ความเร็ว: | 10/100 / 1000M | อัตราข้อมูล: | 30% |
---|---|---|---|
ใบรับรอง: | CE, ISO, RoHS TUV, EMC | ความยาวคลื่น: | 850nm |
ใบสมัคร: | ฐาน 10G Base-SR / SW ที่ 10.3125G | ผลิตภัณฑ์: | ตัวแปลงสัญญาณไฟเบอร์ออปติค 10 G SFP + 300 m 850 nm OLSP851XL- C (I) DS3 |
ระยะทาง: | 300m | อุณหภูมิของกล่องทำงาน:: | พาณิชย์: 0 ~ 70 ° C |
แสงสูง: | ตัวรับส่งสัญญาณแสง sfp,ตัวรับส่งอีเทอร์เน็ต gigabit |

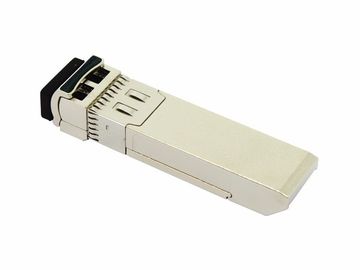

ตัวแปลงสัญญาณไฟเบอร์ออปติค 10 G SFP + 300 m 850 nm OLSP851XL- C (I) DS3
คุณสมบัติของสินค้า
รองรับอัตราบิต 11.3Gb / s
•ช่องเสียบ Duplex LC
•การเชื่อมต่อ SFP + แบบ Hot pluggable
•เครื่องส่งสัญญาณ VCSEL 850nm, เครื่องตรวจจับภาพ PIN
•สูงสุด 300 ม. เมื่อใช้ MMR 50 / 125um (2000MHZ.KM)
•กินไฟต่ำ, <1 วัตต์
•อินเทอร์เฟซการตรวจสอบการวินิจฉัยด้วยระบบดิจิตอล
•อินเตอร์เฟซออฟติคอลที่สอดคล้องกับ IEEE 802.3ae
•อินเตอร์เฟสไฟฟ้าเชื่อมต่อกับ SFF-8431
อุณหภูมิกรณีใช้งาน:
พาณิชย์: 0 ~ 70 ° C
อุตสาหกรรม: -40 ถึง 85 ° C
คำอธิบายผลิตภัณฑ์
OLSP851XL-C (I) อุปกรณ์แปลงสัญญาณ SFP + ที่พัฒนาขึ้นสำหรับ DS3 แบบ Small Form Factor ได้รับการออกแบบมาสำหรับใช้งานกับ Ethernet 10 กิกะบิทผ่านแบบ MultiMode สอดคล้องกับ SFF-8431, SFF-8432 และ IEEE 802.3ae 10GBASE-SR / SW การออกแบบตัวรับส่งสัญญาณได้รับการออกแบบให้มีประสิทธิภาพและคุ้มค่ามากที่สุดเพื่อมอบโซลูชั่นที่ดีที่สุดสำหรับการสื่อสารโทรคมนาคมและดาต้าคอม
ข้อมูลการสั่งซื้อ
ส่วนจำนวน | ลักษณะ |
OLSP851XL-CDS3 | SFP + สูงสุด 11.3Gb / s, 850nm, 300m, 0 ~ 70 ℃พร้อม Digital Diagnostic Monitor |
OLSP851XL-IDS3 | SFP + สูงสุด 11.3Gb / s, 850nm, 300m, -40 ~ 85 ℃พร้อม Digital Diagnostic Monitor |
พารามิเตอร์ | สัญลักษณ์ | นาที. | สูงสุด | หน่วย | บันทึก |
การจ่ายแรงดัน | vcc | -0.5 | 4.0 | V | |
อุณหภูมิในการจัดเก็บ | TS | -40 | 85 | ° C | |
ความชื้นสัมพัทธ์ | RH | 0 | 85 | % |
พารามิเตอร์ | สัญลักษณ์ | นาที | Typ | แม็กซ์ | หน่วย | บันทึก |
เครื่องส่ง | ||||||
ความยาวคลื่นในการทำงาน | λ | 840 | 850 | 860 | นาโนเมตร | |
พลัง Ave.output | ปู | -6 | -1 | dBm | 1 | |
อัตราส่วนการสูญเสีย | ER | 4 | 4.5 | เดซิเบล | ||
RMS กว้างสเปกตรัม | Δλ | 1 | นาโนเมตร | |||
เวลาเพิ่มขึ้น / ลดลง (20% ~ 80%) | tr / Tf | 50 | PS | |||
การกระจายตัวของการลงโทษ | TDP | 3.9 | เดซิเบล | |||
เอาต์พุต Optical Eye | สอดคล้องกับ IEEE 0802.3ae | |||||
ผู้รับ | ||||||
ความยาวคลื่นในการทำงาน | 840 | 850 | 860 | นาโนเมตร | ||
ความไวของตัวรับสัญญาณ (ER = 4.5) | PSEN1 | -11.1 | dBm | 3 | ||
เกินพิกัด | ปู | 0.5 | dBm | |||
ยืนยัน LOS | พ่อ | -30 | dBm | |||
LOS De-assert | Pd | -12 | dBm | |||
LOS Hysteresis | Pd-Pa | 0.5 | เดซิเบล |
หมายเหตุ:
1. วัดที่ 10.3125b / s กับ PRBS 2 31 - 1 รูปแบบทดสอบ NRZ
2.20% ~ 80%
อินเทอร์เฟซแบบอนุกรมสำหรับ ID และ Digital Diagnostic Monitor
ตัวรับส่งสัญญาณ OLSP851XL-C (I) DS3 สนับสนุนโปรโตคอลการสื่อสารแบบอนุกรม 2 สายตามที่กำหนดไว้ใน SFP + MSA รหัสประจำตัว SFP + มาตรฐานช่วยให้สามารถเข้าถึงข้อมูลประจำตัวที่อธิบายความสามารถของตัวรับส่งสัญญาณอินเทอร์เฟซมาตรฐานผู้ผลิตและข้อมูลอื่น ๆ นอกจากนี้เครื่องรับส่งสัญญาณ SFP + นี้ยังให้อินเตอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอลที่เพิ่มขึ้นซึ่งจะช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์เช่นเวลาในการรับส่งข้อมูลกระแสไฟเลเซอร์ลำแสงส่งพลังงานแสงออปติคัลและแรงดันไฟฟ้าของตัวรับส่งสัญญาณแบบเรียลไทม์ นอกจากนี้ยังกำหนดระบบที่มีความซับซ้อนของสัญญาณเตือนและคำเตือนซึ่งจะแจ้งเตือนผู้ใช้ปลายทางเมื่อพารามิเตอร์การทำงานพิเศษอยู่นอกโรงงานที่ตั้งค่าตามช่วงปกติ SFP MSA กำหนดแผนที่หน่วยความจำ 256 ไบต์ใน EEPROM ซึ่งสามารถเข้าถึงได้ผ่านทางอินเทอร์เฟซแบบอนุกรม 2 สายที่ที่อยู่ 8 บิต 1010000X (A0h) ดังนั้นส่วนติดต่อการตรวจสอบเดิมใช้ที่อยู่ 8 บิต (A2h) ดังนั้น แผนที่หน่วยความจำ ID อนุกรมเดิมที่กำหนดไว้เดิมยังไม่มีการเปลี่ยนแปลง โครงสร้างของแผนที่หน่วยความจำจะแสดงในตารางที่ 1
การประยุกต์ใช้งาน
•ฐาน 10G Base-SR / SW ที่ 10.3125G
v10G Fibre Channel
•การเชื่อมโยงทางแสงอื่น ๆ
