รายละเอียดสินค้า:
|
ชื่อสินค้า: | : | ||
---|---|---|---|
: | สถานะโสด | : | |
: | : | ||
: | : | ||
: | : | ||
แสงสูง: | single mode fiber splitter,fiber optic cable splitter |
ชื่อผลิตภัณฑ์เครื่องปั่นเส้นใยนำแสง

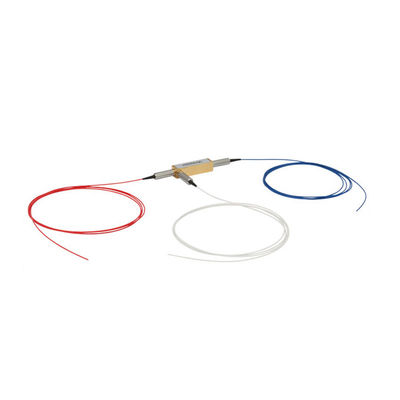

SM Optical Circulators, 1310 nm Optical Fiber Circulator ประเภทโหมดเดียว
ใยแก้วนำแสงหมุนเวียนคำอธิบาย
1310 nm SM Fiber Optic Circulators are available unterminated, with FC/PC connectors, or with FC/APC connectors. ตัวหมุนไฟเบอร์ออปติก SM ขนาด 1310 นาโนเมตรมีให้ใช้งานโดยไม่ได้เชื่อมต่อกับตัวเชื่อมต่อ FC / PC หรือด้วยตัวเชื่อมต่อ FC / APC The FC/PC and FC/APC connectors have a 2 mm narrow key. ขั้วต่อ FC / PC และ FC / APC มีคีย์แคบ 2 มม.
เครื่องหมุนเวียนของ CIR1310, CIR1310-FC และ CIR1310-APC ของเรานั้นมีกำลังสูงสุด 300 mW (CW)
The CIR-1310-50-APC broadband fiber optic circulator is specifically designed for OCT applications. CIR-1310-50-APC ใยแก้วนำแสงหมุนได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งาน OCT This circulator boasts a broader wavelength range than our standard 1310 nm SM fiber optical circulator and has a maximum power handling of 500 mW (CW). เครื่องหมุนเวียนนี้มีช่วงความยาวคลื่นที่กว้างกว่าเครื่องออปติคอลไฟเบอร์ใยแก้วนำแสง 1310 nm มาตรฐานของเราและมีการจัดการพลังงานสูงสุด 500 mW (CW)
Circulators สามารถใช้ในการส่งสัญญาณแสงผ่านเส้นใยเดี่ยวในสองทิศทาง
เครื่องฉายแสงนั้นคล้ายกับเครื่องหมุนเวียนอิเล็กทรอนิกส์และทั้งคู่ทำหน้าที่คล้ายกัน
เครื่องฉายแสงเป็นอุปกรณ์สามพอร์ตที่อนุญาตให้แสงเคลื่อนที่ในทิศทางเดียวเท่านั้น
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. สัญญาณเข้าสู่พอร์ต 1 จะออกจากพอร์ต 2 โดยสูญเสียน้อยที่สุดในขณะที่สัญญาณเข้าสู่พอร์ต 2 จะออกจากพอร์ต 3 โดยมีการสูญเสียน้อยที่สุด Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. แสงเข้าพอร์ต 2 พบการสูญเสียจำนวนมากที่พอร์ต 1 และแสงเข้าพอร์ต 3 พบการสูญเสียจำนวนมากที่พอร์ต 2 และ 1
Optical circulators are non-reciprocal devices. เครื่องฉายแสงเป็นอุปกรณ์ที่ไม่ใช่แบบหันกลับ This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. ซึ่งหมายความว่าการเปลี่ยนแปลงใด ๆ ในคุณสมบัติของแสงที่เกิดจากการส่งผ่านอุปกรณ์จะไม่ถูกย้อนกลับโดยการเดินทางในทิศทางตรงกันข้าม
คุณสมบัติการไหลเวียนของเส้นใยแสง
แยกสูงและสูญเสียผลตอบแทนสูง
การสูญเสียการแทรกต่ำ & PDL
Optical Path Epoxy ฟรี
การประยุกต์ใช้งานการไหลเวียนของใยแก้วนำแสง
ข้อมูลจำเพาะของไฟเบอร์ออปติคเซอร์โคป
สิ่งของ | หน่วย | พารามิเตอร์ | |||
ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1064 | |||
แบนด์วิดธ์ | นาโนเมตร | ± 5 | ± 10 | ± 20 | ± 30 |
การแยกตัว | เดซิเบล | ≥25 | ≥23 | ≥20 | ≥20 |
การสูญเสียการแทรก @ วงดนตรี 23 ℃ | เดซิเบล | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | เดซิเบล | ≤0.2 | |||
ผลตอบแทนการสูญเสีย | เดซิเบล | ≥ 50 | |||
ครอสทอล์ค | เดซิเบล | ≥ 45 | |||
PDL | เดซิเบล | ≤ 0.1 | |||
พลังงานแสงสูงสุด | mW | ≤ 300 | |||
ประเภทไฟเบอร์ | / | Hi1060 | |||
อุณหภูมิการทำงาน | 0ค | 0 ~ 50 | |||
อุณหภูมิการเก็บรักษา | 0ค | -40 ~ 85 | |||
ขนาดแพ็คเกจ | มิลลิเมตร | 34x8.4x8.4 (P1) |
บันทึก:
2. ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
ใยแก้วนำแสงหมุนเวียนขนาด (มม.)
การไหลเวียนของเส้นใยแสงnformation(ตัวอย่าง: CIR-12210)
CIR- | □ | □ | □ | □ | □ |
ความยาวคลื่น | แบนด์วิดธ์ | ประเภทไฟเบอร์ | เส้นใยยาว | ประเภทตัวเชื่อมต่อ | |
1.1064nm |
1. ± 5nm |
ไฟเบอร์1.250μm |
1.0.5 +/- 0.1 ม |
0. ไม่มีการเชื่อมต่อ |
