รายละเอียดสินค้า:
|
ชื่อสินค้า: | : | ||
---|---|---|---|
: | : | ||
: | : | ||
: | : | ||
: | แพคเกจขนาด: | ||
แสงสูง: | single mode fiber splitter,fiber optic cable splitter |
ชื่อผลิตภัณฑ์เครื่องปั่นเส้นใยนำแสง

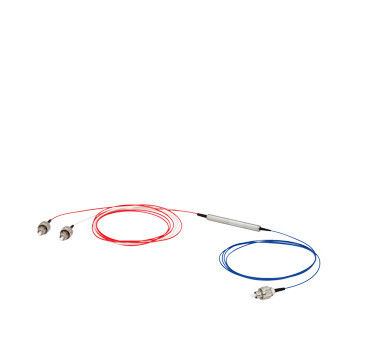

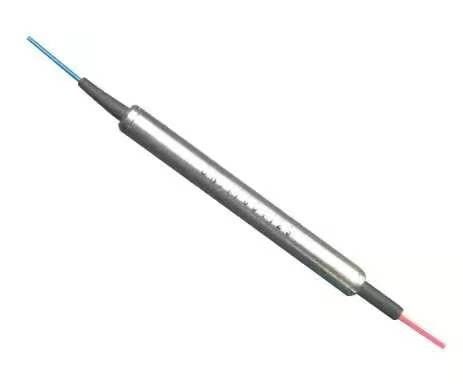

Fiber Circulator 1550nm, หรือ 1310 nm Optical Fiber Circulator โหมดเดียว
ใยแก้วนำแสงหมุนเวียนคำอธิบาย
ใยแก้วนำแสงหมุนเวียนคืออะไร
ฟังก์ชั่นของเครื่องฉายเส้นใยนำแสงนั้นคล้ายกับเครื่องไมโครเวฟหมุนเวียน
It is a three or more ports multiport device. เป็นอุปกรณ์มัลติพอร์ตสามพอร์ตขึ้นไป Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. Lightwave ถูกส่งจากพอร์ตหนึ่งไปยังพอร์ตลำดับถัดไปที่มีการสูญเสียขั้นต่ำ แต่ถูกบล็อกจากพอร์ตหนึ่งไปยังพอร์ตก่อนหน้า
Optical circulators were first used in telecom systems. เครื่องฉายแสงถูกใช้ครั้งแรกในระบบโทรคมนาคม However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. อย่างไรก็ตามด้วยความพร้อมของอุปกรณ์หมุนเวียนที่มีต้นทุนต่ำและมีประสิทธิภาพสูงพวกมันยังใช้ในการตรวจจับและการถ่ายภาพ
เครื่องฉายแสงเป็นอุปกรณ์สามพอร์ตที่อนุญาตให้แสงเคลื่อนที่ในทิศทางเดียวเท่านั้น
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. สัญญาณเข้าสู่พอร์ต 1 จะออกจากพอร์ต 2 โดยสูญเสียน้อยที่สุดในขณะที่สัญญาณเข้าสู่พอร์ต 2 จะออกจากพอร์ต 3 โดยมีการสูญเสียน้อยที่สุด Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. แสงเข้าพอร์ต 2 พบการสูญเสียจำนวนมากที่พอร์ต 1 และแสงเข้าพอร์ต 3 พบการสูญเสียจำนวนมากที่พอร์ต 2 และ 1
Optical circulators are non-reciprocal devices. เครื่องฉายแสงเป็นอุปกรณ์ที่ไม่ใช่แบบหันกลับ This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. ซึ่งหมายความว่าการเปลี่ยนแปลงใด ๆ ในคุณสมบัติของแสงที่เกิดจากการส่งผ่านอุปกรณ์จะไม่ถูกย้อนกลับโดยการเดินทางในทิศทางตรงกันข้าม
คุณสมบัติการไหลเวียนของเส้นใยแสง
แยกสูงและสูญเสียผลตอบแทนสูง
การสูญเสียการแทรกต่ำ & PDL
Optical Path Epoxy ฟรี
การประยุกต์ใช้งานการไหลเวียนของใยแก้วนำแสง
ข้อมูลจำเพาะของไฟเบอร์ออปติคเซอร์โคป
สิ่งของ | หน่วย | พารามิเตอร์ | |||
ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1064 | |||
แบนด์วิดธ์ | นาโนเมตร | ± 5 | ± 10 | ± 20 | ± 30 |
การแยกตัว | เดซิเบล | ≥25 | ≥23 | ≥20 | ≥20 |
การสูญเสียการแทรก @ วงดนตรี 23 ℃ | เดซิเบล | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | เดซิเบล | ≤0.2 | |||
ผลตอบแทนการสูญเสีย | เดซิเบล | ≥ 50 | |||
ครอสทอล์ค | เดซิเบล | ≥ 45 | |||
PDL | เดซิเบล | ≤ 0.1 | |||
พลังงานแสงสูงสุด | mW | ≤ 300 | |||
ประเภทไฟเบอร์ | / | Hi1060 | |||
อุณหภูมิการทำงาน | 0ค | 0 ~ 50 | |||
อุณหภูมิการเก็บรักษา | 0ค | -40 ~ 85 | |||
ขนาดแพ็คเกจ | มิลลิเมตร | 34x8.4x8.4 (P1) |
บันทึก:
2. ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
ใยแก้วนำแสงหมุนเวียนขนาด (มม.)
การไหลเวียนของเส้นใยแสงnformation(ตัวอย่าง: CIR-12210)
CIR- | □ | □ | □ | □ | □ |
ความยาวคลื่น | แบนด์วิดธ์ | ประเภทไฟเบอร์ | เส้นใยยาว | ประเภทตัวเชื่อมต่อ | |
1.1064nm |
1. ± 5nm |
ไฟเบอร์1.250μm |
1.0.5 +/- 0.1 ม |
0. ไม่มีการเชื่อมต่อ |
