รายละเอียดสินค้า:
|

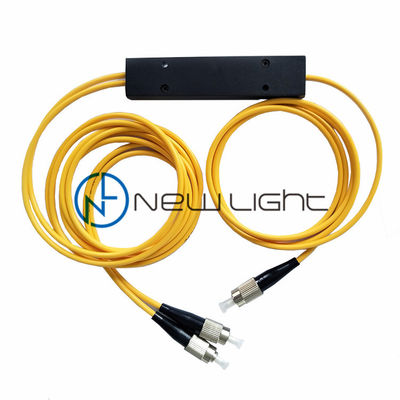

ชื่อผลิตภัณฑ์: | สายเคเบิล 2.0 มม. FC ไฟเบอร์ออปติก DWDM เพิ่มการตกหล่น Multiplexer โหมดเดียวไฟเบอร์ 1470nm ความยาวคล | ประเภทโหมด: | 9 / 125um |
---|---|---|---|
เส้นผ่านศูนย์กลางของสายเคเบิล: | 2.0mm | การสูญเสียการแทรก: | ≤ 2.5 เดซิเบล |
ประเภทตัวเชื่อมต่อ: | เอฟซี | ความยาวคลื่น: | 1470-1610nm |
ระลอก Passband: | ≤0.30dB | การสูญเสียคืน: | ≥45dB |
Derectivity: | ≥50dB | ใบสมัคร: | ลิงค์ CATV, เครือข่าย WDM, เครือข่าย PON |
แสงสูง: | wdm ใยแก้วนำแสง 2.0 มม.,multiplexer 1470nm ใยแก้วนำแสง |
ชื่อผลิตภัณฑ์ไฟเบอร์ออปติก WDM
สายเคเบิล 2.0 มม. FC ไฟเบอร์ออปติก DWDM อุปกรณ์มัลติเพล็กเซอร์แบบเลื่อนเพิ่มโหมดความยาวคลื่น 1470nm
คำอธิบายไฟเบอร์ออปติก WDM
การออกแบบระบบสื่อสารนั้นแตกต่างกันและความกว้างของช่วงเวลาระหว่างความยาวคลื่นแต่ละช่วงก็แตกต่างกัน
ตามระยะห่างของช่องสัญญาณที่แตกต่างกัน WDM สามารถแบ่งย่อยเป็น CWDM (Multiplexing Division Sparse Wavelength Division) และ DWDM (Dense Wavelength Division Multiplexing Division)
ช่วงเวลาของช่องสัญญาณของ CWDM คือ 20nm และช่วงเวลาของช่องสัญญาณ DWDM จาก 0.2nm ถึง 1.2nm ดังนั้นเมื่อเทียบกับ DWDM, CWDM เรียกว่าเทคโนโลยีกระจายความยาวคลื่นการแบ่งมัลติเพล็กซ์แบบกระจัดกระจาย
ใน การสื่อสารใยแก้วนำแสง, มัลติเพล็กซิ่งแบบแบ่งความยาวคลื่น (WDM) เป็นเทคโนโลยีที่ มัลติเพล็ก จำนวนของ ผู้ให้บริการแสง ส่งสัญญาณไปที่เดียว ใยแก้วนำแสง โดยใช้ที่แตกต่างกัน ความยาวคลื่น (เช่นสี) ของ เลเซอร์ เบา.
Wavelength Division Multiplexing WDM (Wavelength Division Multiplexing) คือการรวมสัญญาณผู้ให้บริการออปติคัลความยาวคลื่นตั้งแต่สองตัวขึ้นไป (ถือข้อมูลต่าง ๆ ) ที่ปลายส่งผ่านมัลติเพล็กเซอร์ (หรือที่เรียกว่ามัลติเพล็กเซอร์) และเทคโนโลยีการส่งสัญญาณใน กับสายแสง
at the receiving end, the optical carriers of various wavelengths are separated by a demultiplexer (also called a demultiplexer or demultiplexer), and then separated by the optical The receiver performs further processing to restore the original signal. ในตอนท้ายที่ได้รับผู้ให้บริการออปติคัลของความยาวคลื่นต่าง ๆ จะถูกคั่นด้วยอุปกรณ์แยกส่งสัญญาณ (เรียกอีกอย่างว่าอุปกรณ์แยกหรือแยกออกจากกัน) แล้วแยกออกจากกันโดยเครื่องรับสัญญาณจะทำการประมวลผลเพิ่มเติมเพื่อคืนสัญญาณดั้งเดิม This technique of simultaneously transmitting two or more optical signals of different wavelengths in the same optical fiber is called wavelength division multiplexing เทคนิคนี้ในการส่งสัญญาณแสงสองหรือมากกว่าพร้อมกันของความยาวคลื่นที่แตกต่างกันในใยแก้วนำแสงเดียวกันเรียกว่าการแบ่งความยาวคลื่นมัลติเพล็กซ์
แอพลิเคชันไฟเบอร์ออปติก WDM
คุณสมบัติไฟเบอร์ออปติก WDM
ไฟเบอร์ออปติกพารามิเตอร์ WDM
พารามิเตอร์ | 1x2 | 1x4 | 1X8 | 1x16 | |
ความยาวคลื่นกลาง (นาโนเมตร) | ITU, ITU + 1 | ||||
Passband (นาโนเมตร) | ITU ± 6.5 | ||||
ความยาวคลื่นปฏิบัติการ (nm) | 1460 ~ 1620 หรือ 1260 ~ 1620 | ||||
ช่องว่าง (nm) | 20 | ||||
ประเภทไฟเบอร์ | SMF-28e หรือลูกค้าระบุ | ||||
IL (dB) (เกรด P / A) | 0.7 / 1.0 | 1.4 / 1.7 | 2.0 / 2.5 | 2.5 / 3.0 | |
แยก (dB) | ช่องติดกัน | 30 | |||
ช่องที่ไม่ติดกัน | 50 | ||||
ระลอก (dB) | 0.3 | 0.4 | 0.5 | 0.5 | |
PDL (dB) | 0.2 | ||||
PMD (ps) | 0.1 | ||||
RL (dB) | 45 | ||||
ทิศทาง (dB) | 50 | ||||
พลังงานแสงสูงสุด (mw) | 500 | ||||
อุณหภูมิในการทำงาน (℃) | -40 ~ 85 | ||||
อุณหภูมิการจัดเก็บ (℃) | -40 ~ 85 | ||||
แพคเกจกล่องขนาดกะทัดรัด (มม.) | 100 * 80 * 10 | 140 * 115 * 18 | |||
แพ็คเกจ LGX | 1U, 2U | ||||
19 '' แร็คเมาท์แพคเกจ | 1U |
1 × N CWDM Mux / Demux Module
OADM | |||||||
ITU | จำนวนช่อง | แอปพลิเคชันประเภท | ความยาวคลื่นกลาง | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว |
เชื่อมต่อ
|
|
1 = 100G 2 = 200G |
4 = 4 ช่อง 8 = 8 ช่อง 16 = 16 ช่อง
|
M = Mux D = demux |
41 = 1410nm 43 = 1430nm 45 = 1450nm 47 = 1470nm 49 = 1490nm 51 = 1510nm |
1 = 250um |
05 = 0.5 |
0 = ไม่มี |
FQA:
1. Q: คุณเป็นผู้ผลิต?
A: ใช่เราเป็นผู้ผลิตในเซินเจิ้นประเทศจีน
2.Q: อะไรคือขั้นต่ำของคุณ?
: ขั้นต่ำสามารถ 1 ชิ้น, แต่เราไม่แนะนำให้สั่ง 1 ชิ้นเพราะค่าใช้จ่ายจะสูงขึ้น, เพื่อให้ราคาจะสูงกว่างบประมาณของคุณ
3. Q: อะไรราคา?
A: The price is according to your quantity. A: ราคาตามปริมาณของคุณ After you let us know your quantity, we will offer our best price for you. หลังจากที่คุณแจ้งให้เราทราบปริมาณของคุณเราจะเสนอราคาที่ดีที่สุดสำหรับคุณ Big Quantities will get a very competitive price. ปริมาณขนาดใหญ่จะได้รับราคาที่แข่งขันได้มาก
4.Q: คุณสามารถพูดราคา FOB?
A: yes we can, but due to the size and weight is not big, most are delivery by air, DHL, TNT, UPC, FEDEX, etc. So it difficult to do FOB price. A: ใช่เราทำได้ แต่เนื่องจากขนาดและน้ำหนักไม่ใหญ่ส่วนใหญ่เป็นการจัดส่งทางอากาศ, DHL, TNT, UPC, FEDEX, ฯลฯ ดังนั้นจึงยากที่จะทำราคา FOB The best way is to let us know your detailed specifications and quantity, we will offer the freight with products price for your reference. วิธีที่ดีที่สุดคือการแจ้งให้เราทราบข้อกำหนดรายละเอียดและปริมาณของคุณเราจะเสนอการขนส่งสินค้าพร้อมราคาสินค้าสำหรับการอ้างอิงของคุณ
We have a very competitive price shipping forward. เรามีการจัดส่งราคาแข่งขันมาก If your quantity is big and there are dozens of carton boxes, we can figure out freight by sea for your reference. ถ้าปริมาณของคุณมีขนาดใหญ่และมีหลายสิบกล่องกระดาษเราสามารถคิดค่าขนส่งทางทะเลสำหรับการอ้างอิงของคุณ
ราคา EXW หรือราคา CFR จะดีกว่า . . You can contact us for more solution if you need. คุณสามารถติดต่อเราเพื่อขอคำแนะนำเพิ่มเติมหากคุณต้องการ
5. Q: คุณภาพของคุณ?
A: Our production is according to IEC, Europe standard production, almost closed to the dust-free workshop. A: การผลิตของเราเป็นไปตาม IEC ยุโรปมาตรฐานการผลิตเกือบปิดการประชุมเชิงปฏิบัติการปราศจากฝุ่น Imported production equipment and quality control equipment . นำเข้าผลิตอุปกรณ์และอุปกรณ์ควบคุมคุณภาพ Especially MTP Daisi equipment. โดยเฉพาะอุปกรณ์ MTP Daisi
ผลิตภัณฑ์ทั้งหมดทดสอบ 100% ก่อนส่งมอบ
6 ถาม: เวลานำของคุณคืออะไร
A: We have three factories in China. A: เรามีสามโรงงานในประเทศจีน One factory for fiber optic cable production, two factories for patch cord, PLC, ODF, adaptor, attenuators, etc. หนึ่งโรงงานสำหรับการผลิตสายเคเบิลใยแก้วนำแสง, สองโรงงานสำหรับสายแพทช์, PLC, ODF, อะแดปเตอร์, attenuators, ฯลฯ
For fiber optic patch cord, the lead time can be 2 -3 working days for 5000 pcs. สำหรับสายแพทช์ใยแก้วนำแสงสามารถใช้เวลา 2-3 วันทำการสำหรับ 5000 ชิ้น regular products we have in stock. ผลิตภัณฑ์ปกติเรามีในสต็อก We can deal with urgent orders for you. เราสามารถจัดการกับคำสั่งเร่งด่วนสำหรับคุณ For more information, you can feel free to contact us. สำหรับข้อมูลเพิ่มเติมคุณสามารถติดต่อเราได้
7 ถาม: มีอะไรรับประกัน?
A: for patch cord, we have 2 years warranty since delivery, but only responsible for non-artificial damage. A: สำหรับสายแพทช์เรามีการรับประกัน 2 ปีตั้งแต่การส่งมอบ แต่รับผิดชอบเฉพาะความเสียหายที่ไม่ใช่ประดิษฐ์ For artificial damage, we can repair it for you for free, but freight will be paid by your side. สำหรับความเสียหายเทียมเราสามารถซ่อมให้คุณฟรี แต่การขนส่งสินค้าจะได้รับการชำระโดยด้านข้างของคุณ
8. Q: มีอะไรบรรจุ?
A: We are using an international export package. A: เราใช้แพคเกจการส่งออกต่างประเทศ attached some packing of different products for your reference. แนบบรรจุผลิตภัณฑ์ที่แตกต่างกันบางอย่างสำหรับการอ้างอิงของคุณ We also can print your logo on the packing เรายังสามารถพิมพ์โลโก้ของคุณบนบรรจุภัณฑ์
9. Q: คุณสามารถทำ OEM / ODM?
A: yes, we can. ตอบ: ใช่เราทำได้ We are a manufacturer, all products accept OEM /OD M. we can sign the Confidentiality Agreement. เราเป็นผู้ผลิตผลิตภัณฑ์ทั้งหมดยอมรับ OEM / OD M. เราสามารถลงนามข้อตกลงการรักษาความลับ
10. ถาม: มีตัวอย่างไหม?
A: It depends on which products, for the adaptor, attenuator, patch cord, pigtail, we can provide a sample for you for free. เป็น: มันขึ้นอยู่กับผลิตภัณฑ์, สำหรับอะแดปเตอร์, attenuator, สายแพทช์, ผมเปีย, เราสามารถให้ตัวอย่างฟรีสำหรับคุณของ But freight repaid by your side. แต่การขนส่งสินค้าชำระคืนโดยด้านข้างของคุณ
สำหรับผลิตภัณฑ์มูลค่าสูงเราไม่สามารถให้ได้ฟรีค่าตัวอย่างและค่าขนส่งคืนก่อนหลังจากที่คุณสั่งซื้อสินค้าค่าตัวอย่างจะถูกส่งกลับ
11. ถาม: ฉันจะสั่งซื้อได้อย่างไร
A: 1. send mail to us or send inquiry. : 1. ส่งจดหมายมาให้เราหรือส่งคำถาม let us know the product name, detailed specifications, quantity. แจ้งให้เราทราบชื่อผลิตภัณฑ์ข้อกำหนดรายละเอียดปริมาณ Provide your receive address if you need us to figure out freight for you. ระบุที่อยู่รับของคุณหากคุณต้องการให้เราคิดค่าขนส่งสำหรับคุณ
2. After we know your requirements, we will offer our best price for you, with lead time. 2. หลังจากที่เราทราบความต้องการของคุณเราจะเสนอราคาที่ดีที่สุดสำหรับคุณด้วยเวลานำ The price is according to your quantity. ราคาตามปริมาณของคุณ
3. เมื่อคุณยอมรับใบเสนอราคาเราจะสร้างใบแจ้งหนี้ Proforma กับบัญชีธนาคารของเรา
4. เราจะจัดให้มีการผลิตสำหรับคุณหลังจากที่เราได้รับการชำระเงิน
5. ก่อนที่เราจะจัดส่งจะยืนยันการรับข้อมูลกับคุณอีกครั้งและจะส่งหมายเลขการติดตามให้คุณหลังคลอด
6. เราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณสำหรับความร่วมมือระยะยาว
12. Q: เงื่อนไขการชำระเงินของคุณ?
A: T/T, Western Union, Paypal, MoneyGram at once. : T / T, wester N Union, Paypal, MoneyGram ในครั้งเดียว For big amounts, can 50% deposit in advance, 50% balance paid before delivery. สำหรับเงินก้อนใหญ่สามารถฝากเงิน 50% ล่วงหน้าได้ 50% ยอดการชำระก่อนส่งมอบ
