รายละเอียดสินค้า:
|
วัสดุ: | โลหะ | ประเภทโหมด: | โหมดเดียว / หลายโหมด |
---|---|---|---|
ประเภทตัวเชื่อมต่อ: | 3.0mm | การสูญเสียการแทรก: | <0.3dB |
ใบรับรอง: | CE, ISO, RoHS | การสูญเสียคืน: | PC≥40UPC≥50APC≥60 dB |
แสงสูง: | ตัวเชื่อมต่อไฟเบอร์ออปติก 40db,ตัวเชื่อมต่อไฟเบอร์ออปติก 2.0 มม.,ขั้วต่อมัลติไฟเบอร์ LC 40db |

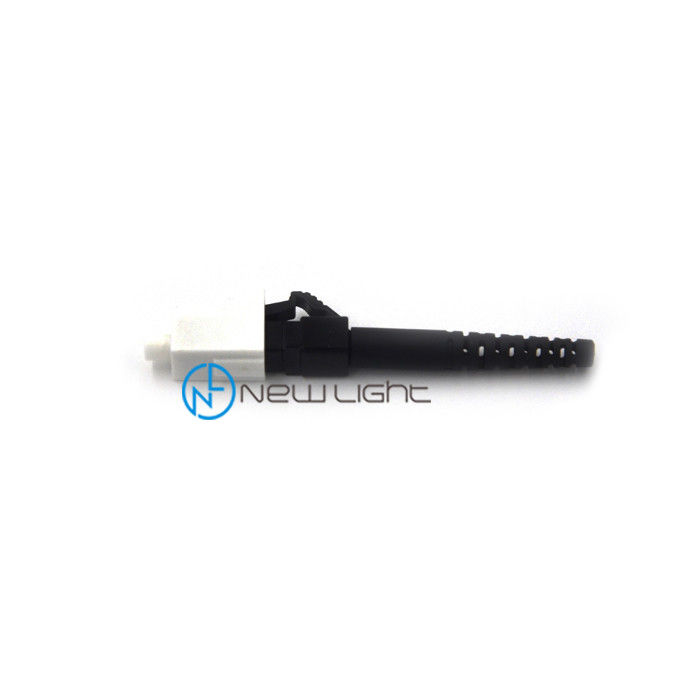

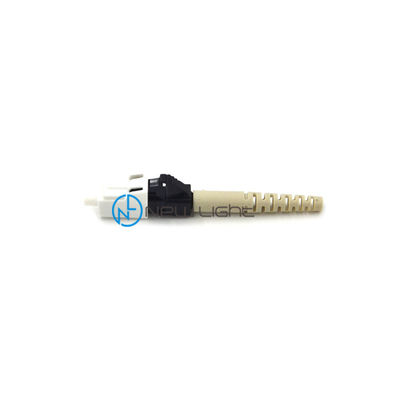

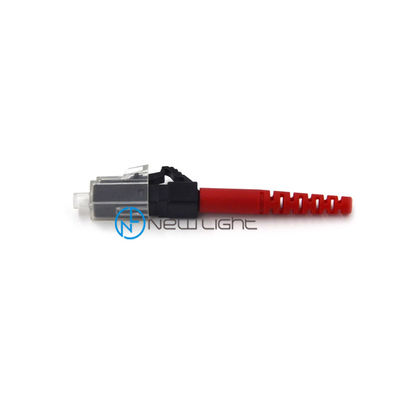

มัลติโหมด LC SX 0.9 มม. 2.0 มม. 3.0 มม. ขั้วต่อไฟเบอร์ออปติกมุมขวา
สายแพทช์ไฟเบอร์ออปติกเป็นส่วนประกอบที่ใช้กันมากที่สุดในเครือข่ายใยแก้วนำแสงเส้นใยแก้วนำแสง
สายแพทช์บางครั้งเรียกว่าจัมเปอร์ไฟเบอร์ออปติกหรือสายแพทช์ไฟเบอร์ออปติกโดยทั่วไปที่นั่น
เป็นสายแพทช์ไฟเบอร์ออปติกสองประเภท: สายแพทช์ไฟเบอร์ออปติกโหมดเดียวและมัลติไฟเบอร์ออปติก
สายแพทช์ในที่นี้คำว่าโหมดหมายถึงโหมดการส่งสัญญาณของแสงใยแก้วนำแสงในใยแก้วนำแสง
แกนสายเคเบิลโดยปกติแล้วสายแพทช์ไฟเบอร์ออปติกโหมดเดียวจะมีใยแก้ว 9/125 และเป็นแจ็คเก็ตสีเหลือง
สีสายแพทช์ไฟเบอร์ออปติกแบบหลายโหมดมีไฟเบอร์กลาส 50/125 หรือ 62.5 / 125 และเป็นสีส้ม
LC เป็นตัวเชื่อมต่อ Lucent แบบสั้นตัวเชื่อมต่อสายแพทช์ไฟเบอร์ LC เป็นโครงสร้างแบบกดและสลัก
ด้วยตัวเครื่องพลาสติกและปลอกโลหะเซรามิกขนาด 1.25 มม. ที่แม่นยำประเภท LC เป็นเส้นใยขนาดเล็กที่ได้รับความนิยม
สายแพทช์ออปติกซึ่งช่วยลดพื้นที่และใช้กันอย่างแพร่หลายสำหรับการติดตั้งที่หนาแน่น
ขั้วต่อ lc ใยแก้วนำแสงเป็นอุปกรณ์เชิงกลที่ออกแบบมาเพื่อจัดแนวขั้วต่อไฟเบอร์ออปติกประกอบด้วยปลอกเชื่อมต่อซึ่งยึดปลอกโลหะทั้งสองเข้าด้วยกัน
อะแดปเตอร์ไฟเบอร์ออปติกเป็นแบบแปลนในตัวเรือนพลาสติกอะแดปเตอร์โหมดเดี่ยวมาพร้อมปลอกเซรามิกในขณะที่อะแดปเตอร์ไฟเบอร์แบบมัลติมีปลอกบรอนซ์
APC Connector เป็นขั้วต่อไฟเบอร์ชนิดหนึ่งที่ลดการสะท้อนย้อนกลับให้น้อยที่สุดเนื่องจากใช้ขัดมุม 5 °ถึง 15 °กับส่วนท้ายเหมือนภาพประกอบในภาพต่อไปนี้
ควรจับคู่ขั้วต่อขัดมุมกับขั้วต่อขัดมุมอื่น ๆ เท่านั้นการจับคู่กับขั้วต่อแบบไม่ขัดมุมทำให้สูญเสียการแทรกสูงมากโดยทั่วไปขั้วต่อแบบขัดมุมจะมีการสูญเสียการแทรกสูงกว่าตัวเชื่อมต่อแบบตรงคุณภาพดี
ตัวเชื่อมต่อคุณภาพ "Ultra" อาจให้การสะท้อนกลับที่เทียบเท่ากับขั้วต่อที่ทำมุมได้เมื่อเชื่อมต่อ แต่การเชื่อมต่อแบบมีมุมจะรักษาการสะท้อนกลับที่ต่ำแม้ว่าปลายเอาต์พุตของเส้นใยจะถูกตัดการเชื่อมต่อ
การเชื่อมต่อแบบขัดเงามีความโดดเด่นอย่างเห็นได้ชัดโดยการใช้บูตสีเขียวเพื่อลดความเครียดหรือตัวเชื่อมต่อสีเขียวโดยทั่วไปส่วนต่างๆจะถูกระบุโดยการเพิ่ม“ / APC” เข้าไปในชื่อ
ตัวอย่างเช่นตัวเชื่อมต่อ FC ที่ทำมุมอาจถูกกำหนดให้เป็น FC / APC ตัวเชื่อมต่อ LC แบบทำมุมอาจถูกกำหนดให้เป็น LC / APC เป็นต้น
โดยทั่วไปมูลค่าของการสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC ที่เชื่อมต่อในฟิลด์จะมากกว่า -65 dBสำหรับการเชื่อมต่อ UPC โดยปกติจะอยู่ที่ -55 dB
เมื่อไม่มีการเชื่อมต่อตัวเชื่อมต่อเช่นพอร์ตที่ไม่ได้ใช้ในเฟรมการกระจาย FTTP การสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC คือ -65 dB หรือสูงกว่าเมื่อเทียบกับตัวเชื่อมต่อ UPC ที่จะอยู่ในย่าน 14 dB
คุณสมบัติ:
►สอดคล้องกับ IEC 61754-20 และ TIA 604-2
►การสูญเสียการแทรกต่ำและการสะท้อนกลับ
►ที่อยู่อาศัยรูปดาบปลายปืนเพื่อการยกเลิกที่ง่าย
►ตัวเครื่องทองเหลืองชุบนิกเกิล
►ปลอกโลหะเซรามิกเซอร์โคเนียพร้อมผิว PC ระดับไฮเอนด์
► RoHS, REACH SvHC ตาม
การใช้งาน:
►เครือข่ายท้องถิ่น
►เครือข่ายการประมวลผลข้อมูล
►แอปพลิเคชันการจัดจำหน่าย
►การกระจายสถานที่
►อุปกรณ์ทดสอบและห้องปฏิบัติการ
สะดวกในการใช้
ประเภทตัวเชื่อมต่อ | โหมดเดียว / มัลติโหมด |
สี | ฟ้าเขียว |
สายเคเบิล | 0.9 / 2.0 / 3.0 |
คุณสมบัติ:
- การสูญเสียการแทรกต่ำและการสูญเสียการสะท้อนกลับ
- พื้นผิวปลายปลอกโลหะก่อนโดม
- ปุ่มป้องกันการหมุนที่แม่นยำ
- ตัวเรือนทองเหลืองชุบนิเกิล
- รองเท้าสไตล์ Telcordia
- ปลอกโลหะเซรามิกลอยฟรี
พารามิเตอร์
ชื่อผลิตภัณฑ์ | ตัวเชื่อมต่อไฟเบอร์ออปติก ST OEM / ODM 3.0 มม. สำหรับสายแพทช์จำหน่ายในร่ม |
ประเภทโหมด | โหมดเดียว / หลายโหมด |
เส้นผ่านศูนย์กลางของสายเคเบิล | 0.9 /2.0 / 3.0 มม |
การสูญเสียการแทรก | ≤ 0.3dB (การสูญเสียการแทรกต่ำอาจเป็น≤ 0.35dB) |
กลับขาดทุน | ≥60เดซิเบล |
ความยาวคลื่น | 1310/1550 |
วัสดุปลอกโลหะ | เซรามิค |
อุณหภูมิของตัวดำเนินการ | -40 ~ + 85 ℃ |
OEM / ODM | ยอมรับได้ |
การประกัน | 3 ปีหลังคลอด |
เวลาจัดส่ง | 2-15 วันทำการ (ตามปริมาณของคุณ) |
ตัวเชื่อมต่อเพิ่มเติมสำหรับการอ้างอิง
ประเภทตัวเชื่อมต่อ | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
ประเภทโหมด | โหมดเดียวหรือหลายโหมด |
ประเภทสายเคเบิล | 0.9 / 2.0 / 3.0 มม |
วิธีการสั่งซื้อ
1. ประเภทตัวเชื่อมต่อ: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. ประเภทโหมด: โหมดเดียว (UPC และ APC) / โหมดหลาย (PC)
3. เส้นผ่านศูนย์กลางของสายเคเบิล: 0.9 / 2.0 / 3.0 มม. (สามารถกำหนดเส้นผ่านศูนย์กลางอื่น ๆ ได้)
4. วัสดุเคลือบ: PVC / LSZH
5. จำนวนเส้นใย: ง่าย / ดูเพล็กซ์ / 4 คอร์ / 6 คอร์ / 8 คอร์ / 12 คอร์ / 24 คอร์ / 48 คอร์ / 96 คอร์และอื่น ๆ
6. ประเภทสายเคเบิล: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. ความยาวสายแพทช์: ตามความต้องการของคุณ
8. ขั้วต่อ MPO / MTP ควรแจ้งให้เราทราบว่าวิธีใด (ประเภท A / ประเภท B / C) ชายหรือหญิงจำนวนเส้นใย (4/8/12/16/24/32 เส้นใย)
