รายละเอียดสินค้า:
|
วัสดุ: | โลหะ | ประเภทโหมด: | โหมดเดียว / หลายโหมด |
---|---|---|---|
ประเภทตัวเชื่อมต่อ: | 3.0mm | การสูญเสียการแทรก: | <0.3dB |
ใบรับรอง: | CE, ISO, RoHS | การสูญเสียคืน: | PC≥40UPC≥50APC≥60 dB |
แสงสูง: | 3.0mm LC ถึง LC Connector,0.9mm LC ถึง LC Connector,0.9mm lc to lc adapter |

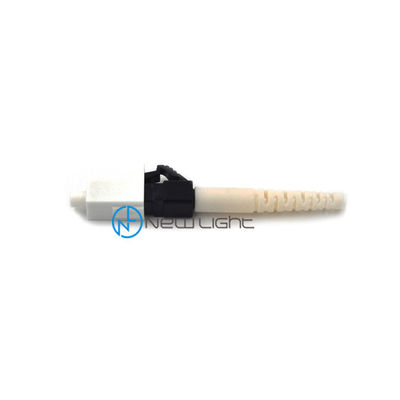

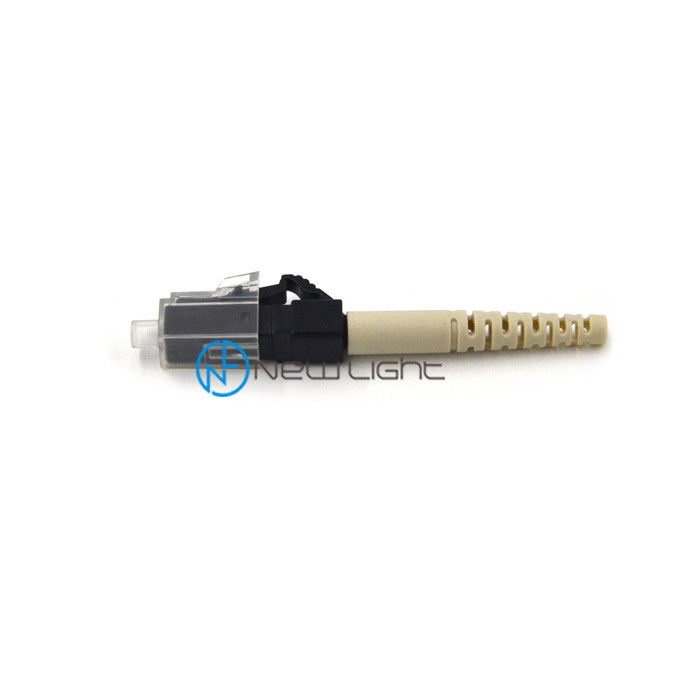

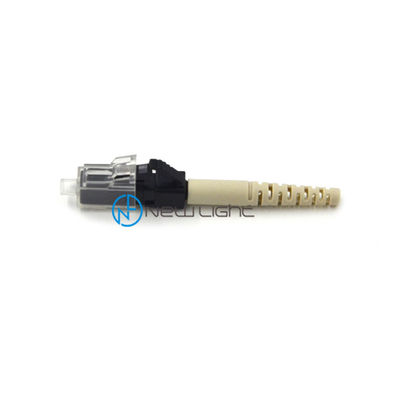

LC SX มัลติโหมดเดี่ยว 0.9 มม. 2.0 มม. 3.0 มม. lc เป็นขั้วต่อ lc
ตัวเชื่อมต่อไฟเบอร์ออปติกมีลักษณะเฉพาะสายไฟเบอร์ส่งพัลส์ของแสงแทนสัญญาณไฟฟ้าดังนั้นการยุติจะต้องแม่นยำกว่านี้มากแทนที่จะปล่อยให้พินทำการสัมผัสโลหะกับโลหะเพียงอย่างเดียวตัวเชื่อมต่อไฟเบอร์ออปติกจะต้องจัดเรียงเส้นใยแก้วด้วยกล้องจุลทรรศน์อย่างสมบูรณ์แบบเพื่อให้สามารถสื่อสารได้แม้ว่าตัวเชื่อมต่อไฟเบอร์จะมีหลายประเภท แต่ก็มีลักษณะการออกแบบที่คล้ายคลึงกันSimplex เทียบกับ duplex: Simplex หมายถึงขั้วต่อ 1 ตัวต่อปลายในขณะที่ duplex หมายถึง 2 ขั้วต่อต่อปลายมีส่วนประกอบหลักสามส่วนของขั้วต่อไฟเบอร์: ปลอกโลหะตัวเชื่อมต่อและกลไกการต่อพ่วง
ขั้วต่อ lc ใยแก้วนำแสงเป็นอุปกรณ์เชิงกลที่ออกแบบมาเพื่อจัดแนวขั้วต่อไฟเบอร์ออปติกประกอบด้วยปลอกเชื่อมต่อซึ่งยึดปลอกโลหะทั้งสองเข้าด้วยกัน
อะแดปเตอร์ไฟเบอร์ออปติกเป็นแบบแปลนในตัวเรือนพลาสติกอะแดปเตอร์โหมดเดี่ยวมาพร้อมปลอกเซรามิกในขณะที่อะแดปเตอร์ไฟเบอร์แบบมัลติมีปลอกบรอนซ์
การประยุกต์ใช้งาน
· CATV
·การยุติอุปกรณ์ที่ใช้งานอยู่
·เครือข่ายโทรคมนาคม
·เมโทร
·เครือข่ายท้องถิ่น (LAN)
·เครือข่ายการประมวลผลข้อมูล
· อุปกรณ์ทดสอบ
·การติดตั้งที่แม่นยำ
·เครือข่ายบริเวณกว้าง (WANs)
·อุตสาหกรรมการแพทย์และการทหาร
ลักษณะเฉพาะ
·การสูญเสียการแทรกต่ำและการสะท้อนกลับ
·โครงสร้างชิ้นเดียวและการออกแบบป้องกันการดึง
·ปลอกโลหะเซรามิกก่อนรัศมีลอยฟรี
·ปุ่มป้องกันการหมุนที่แม่นยำและตัวป้องกันการกัดกร่อน
·ประเภทและสีการบูตที่หลากหลาย
APC Connector เป็นขั้วต่อไฟเบอร์ชนิดหนึ่งที่ลดการสะท้อนย้อนกลับให้น้อยที่สุดเนื่องจากใช้ขัดมุม 5 °ถึง 15 °กับส่วนท้ายเหมือนภาพประกอบในภาพต่อไปนี้
ควรจับคู่ขั้วต่อขัดมุมกับขั้วต่อขัดมุมอื่น ๆ เท่านั้นการจับคู่กับขั้วต่อแบบไม่ขัดมุมทำให้สูญเสียการแทรกสูงมากโดยทั่วไปขั้วต่อแบบขัดมุมจะมีการสูญเสียการแทรกสูงกว่าตัวเชื่อมต่อแบบตรงคุณภาพดี
ตัวเชื่อมต่อคุณภาพ "Ultra" อาจให้การสะท้อนกลับที่เทียบเท่ากับขั้วต่อที่ทำมุมได้เมื่อเชื่อมต่อ แต่การเชื่อมต่อแบบมีมุมจะรักษาการสะท้อนกลับที่ต่ำแม้ว่าปลายเอาต์พุตของเส้นใยจะถูกตัดการเชื่อมต่อ
การเชื่อมต่อแบบขัดเงามีความโดดเด่นอย่างเห็นได้ชัดโดยการใช้บูตสีเขียวเพื่อลดความเครียดหรือตัวเชื่อมต่อสีเขียวโดยทั่วไปส่วนต่างๆจะถูกระบุโดยการเพิ่ม“ / APC” เข้าไปในชื่อ
ตัวอย่างเช่นตัวเชื่อมต่อ FC ที่ทำมุมอาจถูกกำหนดให้เป็น FC / APC ตัวเชื่อมต่อ LC แบบทำมุมอาจถูกกำหนดให้เป็น LC / APC เป็นต้น
โดยทั่วไปมูลค่าของการสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC ที่เชื่อมต่อในฟิลด์จะมากกว่า -65 dBสำหรับการเชื่อมต่อ UPC โดยปกติจะอยู่ที่ -55 dB
เมื่อไม่มีการเชื่อมต่อตัวเชื่อมต่อเช่นพอร์ตที่ไม่ได้ใช้ในเฟรมการกระจาย FTTP การสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC คือ -65 dB หรือสูงกว่าเมื่อเทียบกับตัวเชื่อมต่อ UPC ที่จะอยู่ในย่าน 14 dB
คุณสมบัติ:
►สอดคล้องกับ IEC 61754-20 และ TIA 604-2
►การสูญเสียการแทรกต่ำและการสะท้อนกลับ
►ที่อยู่อาศัยรูปดาบปลายปืนเพื่อการยกเลิกที่ง่าย
►ตัวเครื่องทองเหลืองชุบนิกเกิล
►ปลอกโลหะเซรามิกเซอร์โคเนียพร้อมผิว PC ระดับไฮเอนด์
► RoHS, REACH SvHC ตาม
การใช้งาน:
►เครือข่ายท้องถิ่น
►เครือข่ายการประมวลผลข้อมูล
►แอปพลิเคชันการจัดจำหน่าย
►การกระจายสถานที่
►อุปกรณ์ทดสอบและห้องปฏิบัติการ
สะดวกในการใช้
ประเภทตัวเชื่อมต่อ | โหมดเดียว / มัลติโหมด |
สี | ฟ้าเขียว |
สายเคเบิล | 0.9 / 2.0 / 3.0 |
พารามิเตอร์
ชื่อผลิตภัณฑ์ | ตัวเชื่อมต่อไฟเบอร์ออปติก ST OEM / ODM 3.0 มม. สำหรับสายแพทช์จำหน่ายในร่ม |
ประเภทโหมด | โหมดเดียว / หลายโหมด |
เส้นผ่านศูนย์กลางของสายเคเบิล | 0.9 /2.0 / 3.0 มม |
การสูญเสียการแทรก | ≤ 0.3dB (การสูญเสียการแทรกต่ำอาจเป็น≤ 0.35dB) |
กลับขาดทุน | ≥60เดซิเบล |
ความยาวคลื่น | 1310/1550 |
วัสดุปลอกโลหะ | เซรามิค |
อุณหภูมิของตัวดำเนินการ | -40 ~ + 85 ℃ |
OEM / ODM | ยอมรับได้ |
การประกัน | 3 ปีหลังคลอด |
เวลาจัดส่ง | 2-15 วันทำการ (ตามปริมาณของคุณ) |
ตัวเชื่อมต่อเพิ่มเติมสำหรับการอ้างอิง
ประเภทตัวเชื่อมต่อ | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
ประเภทโหมด | โหมดเดียวหรือหลายโหมด |
ประเภทสายเคเบิล | 0.9 / 2.0 / 3.0 มม |
วิธีการสั่งซื้อ
1. ประเภทตัวเชื่อมต่อ: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. ประเภทโหมด: โหมดเดียว (UPC และ APC) / โหมดหลาย (PC)
3. เส้นผ่านศูนย์กลางของสายเคเบิล: 0.9 / 2.0 / 3.0 มม. (สามารถกำหนดเส้นผ่านศูนย์กลางอื่น ๆ ได้)
4. วัสดุเคลือบ: PVC / LSZH
5. จำนวนเส้นใย: ง่าย / ดูเพล็กซ์ / 4 คอร์ / 6 คอร์ / 8 คอร์ / 12 คอร์ / 24 คอร์ / 48 คอร์ / 96 คอร์และอื่น ๆ
6. ประเภทสายเคเบิล: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. ความยาวสายแพทช์: ตามความต้องการของคุณ
8. ขั้วต่อ MPO / MTP ควรแจ้งให้เราทราบว่าวิธีใด (ประเภท A / ประเภท B / C) ชายหรือหญิงจำนวนเส้นใย (4/8/12/16/24/32 เส้นใย)
