รายละเอียดสินค้า:
|
| วัสดุ: | โลหะ | ประเภทโหมด: | โหมดเดียว / หลายโหมด |
|---|---|---|---|
| ประเภทตัวเชื่อมต่อ: | 3.0mm | การสูญเสียการแทรก: | <0.3dB |
| ใบรับรอง: | CE, ISO, RoHS | การสูญเสียคืน: | PC≥40UPC≥50APC≥60 dB |
| แสงสูง: | ตัวเชื่อมต่อไฟเบอร์ออปติก 1.8 มม.,ตัวเชื่อมต่อไฟเบอร์ออปติก 1.6 มม.,ขั้วต่อไฟเบอร์ออปติก 1.6 มม |
||

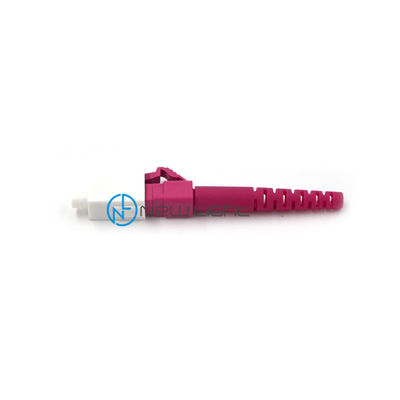

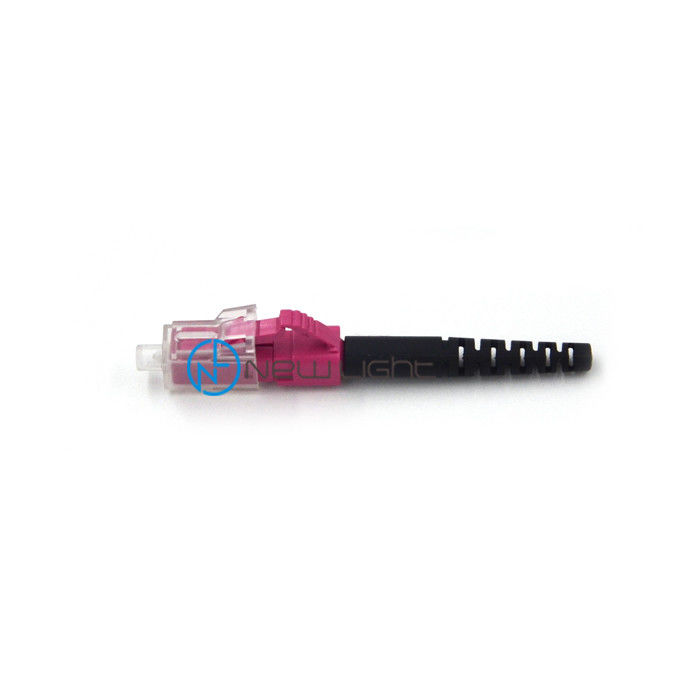

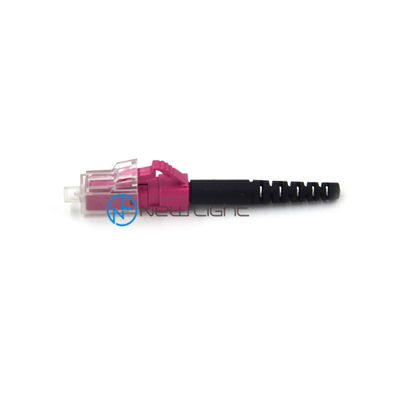

Simplex / duplex LC SX 0.9 มม. 2.0 มม. 3.0 มม. เชื่อมต่อตัวเชื่อมต่อไฟเบอร์ออปติกอย่างรวดเร็ว
New Light มีอาร์เรย์ของ Fiber Connector FC, SC, ST, LC, MU, MTRJ, ... นอกจาก Fiber Connector แล้วเรายังมี Fast Connector (Field Assembly ... ปลอกโลหะ Zirconia ขนาด 2.5 มม. (125 ม. ... สาย SX. DX. MX. 0.9 มม. สาย 1.6 มม. สาย 1.8 มม. สาย 2.0 มม. ... ซิมเพล็กซ์และดูเพล็กซ์
ขั้วต่อ LC เป็นประเภทตัวเชื่อมต่อทั่วไปที่ใช้ในสายจัมเปอร์ไฟเบอร์ออปติกสายแพทช์ไฟเบอร์ LC ถึง LC เป็นสายแพทช์ที่สิ้นสุดที่ปลายทั้งสองด้านด้วยขั้วต่อ LC
ตัวเลือกของ LC-LC Patch Cables
สายแพทช์ LC มีให้เลือกมากมายภาพด้านล่างแสดงสายแพทช์ไฟเบอร์ LC ถึง LC
ชุดประกอบ Simplex, duplex หรือ multi-fiber
ประเภทขัดเงา PC, UPC และ APC
ความยาวสายเคเบิลใยแก้วนำแสงที่กำหนดเองและสีแจ็คเก็ต
สายเคเบิลเส้นผ่านศูนย์กลางภายนอก 0.9 มม. 1.8 มม. 2.0 มม. และ 3.0 มม
ประเภทเสื้อแจ็คเก็ต: Riser, PVC, Plenum พิกัดหรือ LSZH เป็นไปตามข้อกำหนด RoHS ทั้งหมด
ประเภทเส้นใยและความยาวคลื่นต่างๆเส้นใยโหมดเดี่ยว 9/125 ทั่วไป (SMF) เส้นใยมัลติโหมด 50/125 และ 62.5 / 125 (MMF)
การปฏิบัติตามมาตรฐาน
.Telcordia (เดิมชื่อ Bellcore) GR-326-CORE ข้อกำหนดทั่วไปสำหรับโหมดเดี่ยว
ขั้วต่อออปติคัลและชุดจัมเปอร์
.ข้อกำหนดทั่วไปของ IEC 874-1 สำหรับขั้วต่อและสายเคเบิลใยแก้วนำแสง
.ANSI / TIA-568-C.3, ISO / IEC 11801 2nd Ed., CENELEC EN 50173, UL94V-0
.อัตราการทนไฟของสายเคเบิล: มาตรฐาน OFNR หรือ IEC60332-3
คุณสมบัติ
.ทดสอบประสิทธิภาพออปติคอล 100% (การสูญเสียการแทรก
ลูกค้าระบุความยาวและการสูญเสียผลตอบแทน)
.สีมาตรฐานคือเหลืองส้มน้ำหรือม่วง
สีอื่น ๆ ตามคำขอ
.เสื้อนอกสายเคเบิลมีจำหน่ายใน PVC, Low Smoke Zero Halogen (LSZH)
.มีประเภทตัวเชื่อมต่อ PC, UPC, APC
.ปลอกโลหะเซรามิกความเข้มข้นสูง 2.5 มม. สำหรับ FC, ST, SC
และปลอกเซรามิก 1.25 มม. สำหรับ LC และ MU
.มีจำหน่ายใน G652D, G657A, OM1, OM2, OM3 และ OM4
.เครื่องหมายตำแหน่ง A / ตำแหน่ง B
.มีให้เลือกขนาด 0.9 มม. 1.6 มม. 2.0 มม. 3.0 มม
การประยุกต์ใช้งาน
· CATV
·การยุติอุปกรณ์ที่ใช้งานอยู่
·เครือข่ายโทรคมนาคม
·เมโทร
·เครือข่ายท้องถิ่น (LAN)
·เครือข่ายการประมวลผลข้อมูล
· อุปกรณ์ทดสอบ
·การติดตั้งที่แม่นยำ
·เครือข่ายบริเวณกว้าง (WANs)
·อุตสาหกรรมการแพทย์และการทหาร
ลักษณะเฉพาะ
·การสูญเสียการแทรกต่ำและการสะท้อนกลับ
·โครงสร้างชิ้นเดียวและการออกแบบป้องกันการดึง
·ปลอกโลหะเซรามิกก่อนรัศมีลอยฟรี
·ปุ่มป้องกันการหมุนที่แม่นยำและตัวป้องกันการกัดกร่อน
·ประเภทและสีการบูตที่หลากหลาย
APC Connector เป็นขั้วต่อไฟเบอร์ชนิดหนึ่งที่ลดการสะท้อนย้อนกลับให้น้อยที่สุดเนื่องจากใช้ขัดมุม 5 °ถึง 15 °กับส่วนท้ายเหมือนภาพประกอบในภาพต่อไปนี้
ควรจับคู่ขั้วต่อขัดมุมกับขั้วต่อขัดมุมอื่น ๆ เท่านั้นการจับคู่กับขั้วต่อแบบไม่ขัดมุมทำให้สูญเสียการแทรกสูงมากโดยทั่วไปขั้วต่อแบบขัดมุมจะมีการสูญเสียการแทรกสูงกว่าตัวเชื่อมต่อแบบตรงคุณภาพดี
ตัวเชื่อมต่อคุณภาพ "Ultra" อาจให้การสะท้อนกลับที่เทียบเท่ากับขั้วต่อที่ทำมุมได้เมื่อเชื่อมต่อ แต่การเชื่อมต่อแบบมีมุมจะรักษาการสะท้อนกลับที่ต่ำแม้ว่าปลายเอาต์พุตของเส้นใยจะถูกตัดการเชื่อมต่อ
การเชื่อมต่อแบบขัดเงามีความโดดเด่นอย่างเห็นได้ชัดโดยการใช้บูตสีเขียวเพื่อลดความเครียดหรือตัวเชื่อมต่อสีเขียวโดยทั่วไปส่วนต่างๆจะถูกระบุโดยการเพิ่ม“ / APC” เข้าไปในชื่อ
ตัวอย่างเช่นตัวเชื่อมต่อ FC ที่ทำมุมอาจถูกกำหนดให้เป็น FC / APC ตัวเชื่อมต่อ LC แบบทำมุมอาจถูกกำหนดให้เป็น LC / APC เป็นต้น
โดยทั่วไปมูลค่าของการสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC ที่เชื่อมต่อในฟิลด์จะมากกว่า -65 dBสำหรับการเชื่อมต่อ UPC โดยปกติจะอยู่ที่ -55 dB
เมื่อไม่มีการเชื่อมต่อตัวเชื่อมต่อเช่นพอร์ตที่ไม่ได้ใช้ในเฟรมการกระจาย FTTP การสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC คือ -65 dB หรือสูงกว่าเมื่อเทียบกับตัวเชื่อมต่อ UPC ที่จะอยู่ในย่าน 14 dB
คุณสมบัติ:
►สอดคล้องกับ IEC 61754-20 และ TIA 604-2
►การสูญเสียการแทรกต่ำและการสะท้อนกลับ
►ที่อยู่อาศัยรูปดาบปลายปืนเพื่อการยกเลิกที่ง่าย
►ตัวเครื่องทองเหลืองชุบนิกเกิล
►ปลอกโลหะเซรามิกเซอร์โคเนียพร้อมผิว PC ระดับไฮเอนด์
► RoHS, REACH SvHC ตาม
การใช้งาน:
►เครือข่ายท้องถิ่น
►เครือข่ายการประมวลผลข้อมูล
►แอปพลิเคชันการจัดจำหน่าย
►การกระจายสถานที่
►อุปกรณ์ทดสอบและห้องปฏิบัติการ
สะดวกในการใช้
| ประเภทตัวเชื่อมต่อ | โหมดเดียว / มัลติโหมด |
| สี | ฟ้าเขียว |
| สายเคเบิล | 0.9 / 2.0 / 3.0 |
พารามิเตอร์
| ชื่อผลิตภัณฑ์ | ตัวเชื่อมต่อไฟเบอร์ออปติก ST OEM / ODM 3.0 มม. สำหรับสายแพทช์จำหน่ายในร่ม |
| ประเภทโหมด | โหมดเดียว / หลายโหมด |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 0.9 /2.0 / 3.0 มม |
| การสูญเสียการแทรก | ≤ 0.3dB (การสูญเสียการแทรกต่ำอาจเป็น≤ 0.35dB) |
| กลับขาดทุน | ≥60เดซิเบล |
| ความยาวคลื่น | 1310/1550 |
| วัสดุปลอกโลหะ | เซรามิค |
| อุณหภูมิของตัวดำเนินการ | -40 ~ + 85 ℃ |
| OEM / ODM | ยอมรับได้ |
| การประกัน | 3 ปีหลังคลอด |
| เวลาจัดส่ง | 2-15 วันทำการ (ตามปริมาณของคุณ) |
ตัวเชื่อมต่อเพิ่มเติมสำหรับการอ้างอิง
| ประเภทตัวเชื่อมต่อ | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| ประเภทโหมด | โหมดเดียวหรือหลายโหมด |
| ประเภทสายเคเบิล | 0.9 / 2.0 / 3.0 มม |
วิธีการสั่งซื้อ
1. ประเภทตัวเชื่อมต่อ: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. ประเภทโหมด: โหมดเดียว (UPC และ APC) / โหมดหลาย (PC)
3. เส้นผ่านศูนย์กลางของสายเคเบิล: 0.9 / 2.0 / 3.0 มม. (สามารถกำหนดเส้นผ่านศูนย์กลางอื่น ๆ ได้)
4. วัสดุเคลือบ: PVC / LSZH
5. จำนวนเส้นใย: ง่าย / ดูเพล็กซ์ / 4 คอร์ / 6 คอร์ / 8 คอร์ / 12 คอร์ / 24 คอร์ / 48 คอร์ / 96 คอร์และอื่น ๆ
6. ประเภทสายเคเบิล: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. ความยาวสายแพทช์: ตามความต้องการของคุณ
8. ขั้วต่อ MPO / MTP ควรแจ้งให้เราทราบว่าวิธีใด (ประเภท A / ประเภท B / C) ชายหรือหญิงจำนวนเส้นใย (4/8/12/16/24/32 เส้นใย)
