รายละเอียดสินค้า:
|
ประเภทตัวเชื่อมต่อ: | MPO / MTP | วัสดุ: | PVC / LSZH |
---|---|---|---|
โหมด: | โหมดเดี่ยว / หลาย | core type: | แกน 8/12/24 |
สีสายเคเบิล: | เหลือง / น้ำ / สีม่วง | ความยาว: | ตามความต้องการของคุณ |
ใบรับรอง: | CE, ISO, RoHS | เวลาจัดส่ง: | 2-7 วันทำการหลังจากได้รับเงิน |
ความสามารถในการผลิต: | 500 ชิ้น / วัน | เงื่อนไขการชำระเงิน: | T / T / paypal เงินมัดจำ 30% ล่วงหน้า |
แสงสูง: | สายไฟเบอร์ mpo,สายเคเบิล fanout mpo |
คำอธิบาย:

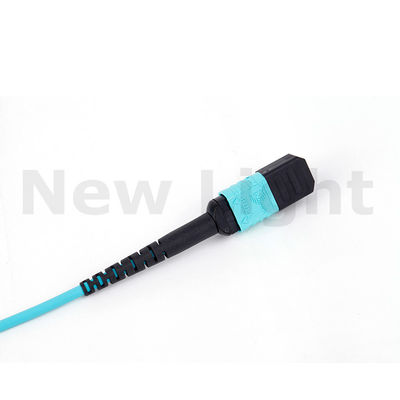

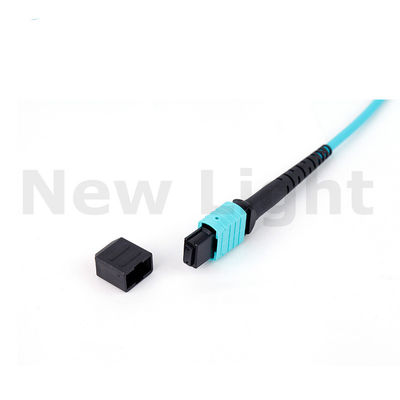

สาย MTP - MTP MPO MTP ระยะทาง 50 เมตรสายเคเบิ้ลใยแก้วนำแสง
คุณสมบัติ
♦ประสิทธิภาพสูงใน IL & RL
♦ขั้วต่อสายไฟและขั้วต่อไฟเบอร์ออปติก 4,8,12 และ 24 ขั้ว
♦ออกแบบมาสำหรับแอพพลิเคชัน SM และ MM ที่สูญเสียและสูญเสียมาตรฐาน
♦ทางออกที่ประหยัดสำหรับการสิ้นสุดของเส้นใย
เหมาะสำหรับการใช้งาน MPO / MTP
♦มีสายเคเบิ้ลกลมยาวสายโอวัลและตัวเลือกริบบิ้นเปลือยเปล่า
♦ เรือนที่มีรหัสสีให้เลือกเพื่อแยกแยะประเภทของเส้นใยประเภทขัดและ / หรือเกรดของขั้วต่อ
มาตรฐานที่เกี่ยวข้อง:
♦ ตรงตามมาตรฐาน IEC 61754-7 และ JIS C5982
♦สายเคเบิ้ลที่มีโครงสร้างตาม TIA-568-C
♦เลนส์คู่ขนาน
- สามารถใช้งาน Optical Internetworking Forum (OIF) ได้
- สอดคล้องกับ Infiniband
♦ Infiniband
- รองรับ Fibre Channel 10G
- 40G และ 100G IEEE 802.3
- QSFP
ข้อดี
ใบสมัคร
พารามิเตอร์ทางเทคนิค
ชิ้น | พารามิเตอร์ทางเทคนิค | |
เชื่อมต่อ | MPO (F หรือ M) | MPO (F หรือ M) |
อุณหภูมิการทำงาน | -40 ° C ~ 80 ° C | |
อุณหภูมิในการจัดเก็บ | -40 ° C ~ + 85 ° C | |
การสูญเสียการแทรก | SM: ≤ 0.75dB (ค่ามาตรฐาน), ≤0.35dB (ค่าทั่วไป); MM: ≤ 0.50dB (ค่ามาตรฐาน), ≤0.35dB (ค่าทั่วไป); | |
การสูญเสียผลตอบแทน | SM: ≥60dB; MM: ≥35dB | |
ประเภทสิ้นสุดของ MPO | ชาย: พร้อมเข็มไกด์ หญิง: ไม่มีหมุดแนะนำ | |
การนับไฟเบอร์ | เส้นใย 8,12 และ 24 MT | |
ชนิดขั้วต่อของปลายอีกด้านหนึ่ง | MPO-female, MPO-male, FC, SC, ST, MU, LC, E2000 | |
โหมดไฟเบอร์ | โหมดเดี่ยว (G652, G655, G657) โหมดหลายโหมด (50, 62.5, OM2, OM3, OM4) | |
ประเภทสายไฟเบอร์ | สายริบบิ้น 250um, สายริบบิ้น, สายไฟเบอร์ออปติก |
.
ตัวเลือกการสั่งซื้อ
Boot (ขนาดสายเคเบิล) | สีสำหรับเริ่มระบบ | ประเภทไฟเบอร์ | หมายเลขสายเคเบิล | ปลอกโลหะ | ความยาว |
0.9mm 2.0mm 3.0mm | สีดำ Biege สีน้ำเงิน สีเทา ขาว สีเหลือง | 9 / 125um SM 50 / 125um MM 62.5 / 125um MM OM3 OM4 | Simplex คู่ Multi-ใย | พีซี APC | ที่กำหนดเอง |
เมื่อสายแพทช์ถูกสร้างขึ้นในการกำหนดค่า key-up / key-up การจัดเรียงเส้นใยบนตัวเชื่อมต่อหนึ่งชุด
จะถูกมิเรอร์เกี่ยวกับแกนตั้งบนตัวเชื่อมต่ออื่น ๆ ตัวอย่างเช่นในส่วนต่อ A ไฟเบอร์สีน้ำเงินคือ
ซ้ายพร้อมกับปุ่มขึ้นขณะที่ขั้วต่อ B มีเส้นใยสีน้ำเงินอยู่ทางขวาพร้อมกับคีย์ สัญญาณเข้าด้านซ้าย
ด้านของขั้วต่อ A จะถูกส่งออกทางด้านขวาของขั้วต่อ B
Key-up / Key-up ของ GEZHI สายแพทช์สัญญาณมิเรอร์เกี่ยวกับแกนแนวตั้ง
การประกอบโครงสร้างของ GEZHI:
มีขั้วต่อชายและหญิง:
ชายที่มี PIN หญิงไม่มี PIN
ขั้วต่อขั้วต่อเพศหญิง
รูปเพิ่มเติม :
ฝ่ายผลิต:
ควบคุมคุณภาพ :
การบรรจุ:
การจัดส่ง:
การชำระเงิน:
