| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | MPO / MTP - MTP / MPO |
| MOQ: | 1~10,000 |
| ราคา: | 6~15 |
| รายละเอียดการบรรจุ: | ถุง OPP + กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, Wester N Union, MoneyGram, paypal |

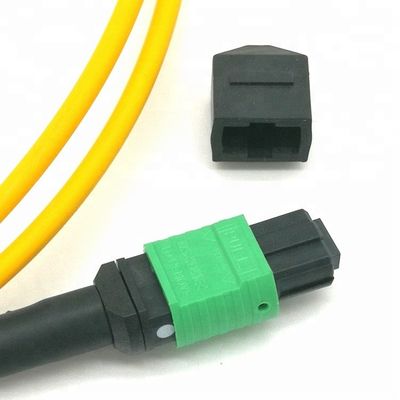

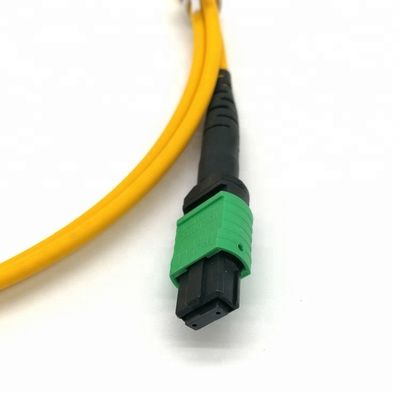

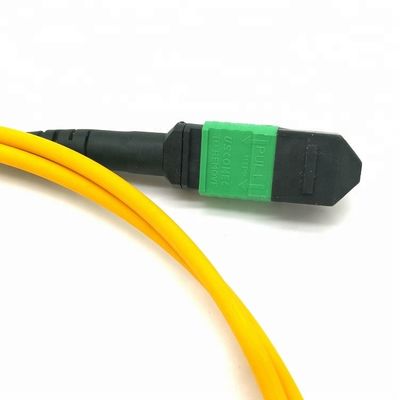

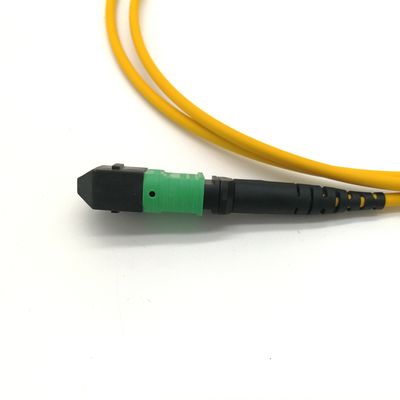

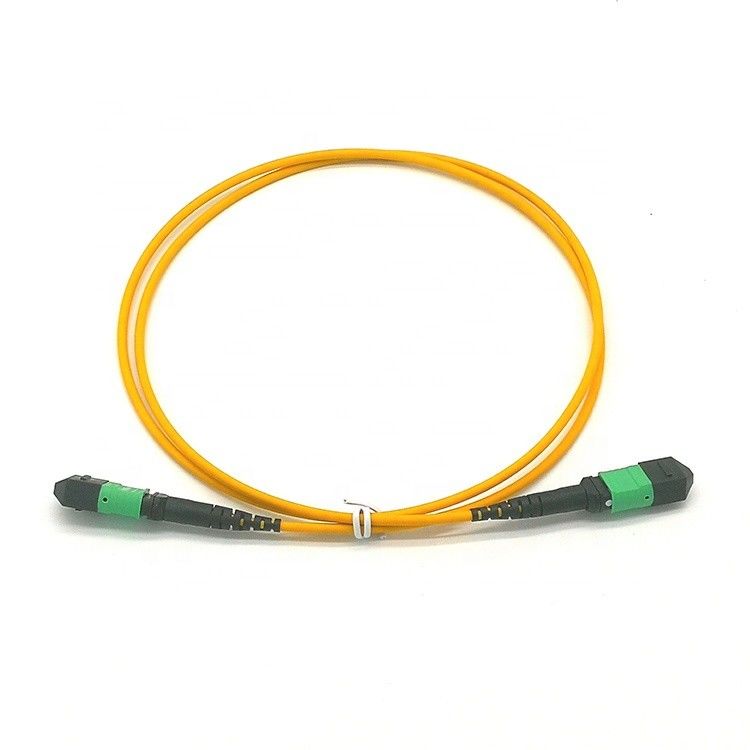

USCOME 24 core G657A1 สายเคเบิล LSZH 3.0 โหมดเดี่ยวสายไฟเบอร์ออปติคอล MPO / MTP Patch
MTP Trunk Cable ออกแบบมาสำหรับการเชื่อมต่อโดยตรงของเลนส์ 40G (12 คอร์) และ 100G (24 คอร์) และแอพพลิเคชั่นดาต้าเซ็นเตอร์ที่มีความหนาแน่นสูง ตัวเชื่อมต่อ US Conec MTP ดั้งเดิมสอดคล้องกับมาตรฐาน MPO อย่างสมบูรณ์
สายไฟเบอร์ออปติก FIBERCAN มี คุณสมบัติตรงตามข้อกำหนด RoHS และ UL และตัวเชื่อมต่อสายไฟเบอร์แพทช์ทั้งหมดได้รับการทดสอบทางสายตา 100% ว่ามีการสูญเสียการแทรกเพื่อให้ได้คุณภาพที่ดี
| P roduct ชื่อ: | USCOME 24 core G657A1 สายเคเบิล LSZH 3.0 โหมดเดี่ยวสายไฟเบอร์ออปติคอล MPO / MTP Patch |
| แบบ | MTP / 2-3-4 / 5-6-78 |
| 1. การเชื่อมต่อ | MTP |
| 2. ประเภทขัดเงา | PC, UPC, APC |
| 3. PIN | F = เพศหญิง |
| 4. ขั้วต่อปลาย B | MTP |
| 5. ประเภท B ขัดเงา | PC, UPC, APC |
| 6. PIN | F = เพศหญิง |
| 7. ประเภทไฟเบอร์ | B6A1 = G657A1; |
| 8. จำนวนเส้นใย | 24 แกน |
| แจ็คเก็ต 9.Cable | V = พีวีซี Z = LSZH |
| 10. ความยาว | 1m |
| 11 Polarty | A, B, C ใช้ได้ |
IEC61754-7 & GR-1435-CORE เป็นไปตามมาตรฐาน
ออกแบบโมดูลาร์โครงสร้างปลั๊กล็อคง่ายสำหรับการทดสอบติดตั้งถอดและปรับ โดยทั่วไปแล้วตัวเชื่อมต่อ MTP / MPO เดียวสามารถรองรับไฟเบอร์ได้ 12 ตัวขึ้นไปพื้นที่การเดินสายสูง 1U สามารถรองรับอินเตอร์เฟซออปติคัลได้สูงสุด 96 LC ส่วน ประหยัดพื้นที่ตู้และชั้นวาง, การจัดการสายเคเบิลง่ายชนิดของเส้นใย, สายเคเบิลที่มีอยู่เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน
สามารถเลือกชายหญิงได้ตำแหน่งที่แม่นยำด้วยอะแดปเตอร์เชื่อมต่อผ่านฟังก์ชั่นระบุตำแหน่งพินความเสถียรสูง
ปลอกโลหะแบบหลายแกนขนาดเล็กความเร็วสูงและความจุสูงเพื่อตอบสนองความต้องการของระบบสื่อสารใยแก้วนำแสงและการเดินสายเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงและมีประสิทธิภาพสูง สำหรับโครงสร้างพื้นฐานเครือข่ายในอนาคตสามารถปรับขนาดได้อย่างมากรองรับอีเธอร์เน็ตและไฟเบอร์แชนเนลต้องการ 10 / 100-1Gbps
คำขอ MPO / MTP คืออะไร
a.Endface คำขอ:
| 400 X | คำอธิบายข้อบกพร่อง | อนุญาตให้มีปริมาณ | |
| ไฟเบอร์ (9um, 50um, 62.5um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| จุด | ≤2um | 5 ชิ้น | |
| ข้อบกพร่อง | / | ไม่ได้รับอนุญาต | |
| cladding (62.5-125um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| ≤5um | 1 ชิ้น | ||
| รอยขีดข่วนสีดำ | ≤3um | 2 ชิ้น | |
| จุดดำ | ≤2um | ไม่ จำกัด | |
| ≤5um | 3 ชิ้น | ||
| ข้อบกพร่อง | ≤2um | รอบไม่ จำกัด | |
| ≤15um | ความยาวรวมน้อยกว่าความยาวด้าน 1/4 | ||
| แหวนพลาสติก | / | ไม่ จำกัด | |
b.Performance:
| MPO / MTP | ปลอกโลหะมาตรฐาน SM | ปลอกโลหะการสูญเสียต่ำ SM | MM ปลอกโลหะมาตรฐาน | MM ปลอกโลหะที่สูญเสียต่ำ | |
| การสูญเสีย IL | ตามแบบฉบับ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| แม็กซ์ | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | dB 25dB | ≥ 35dB | ||
| พีซี≥ 40dB | |||||
| การทำซ้ำ | .300.30dB (เสียบมากกว่า 500 ครั้ง) | 0.30dB (เสียบมากกว่า 1,000 ครั้ง) | |||
| interchangeability | .300.30dB (มีตัวเชื่อมต่อที่ตรงกัน) | ||||
| แรงดึง | .300.30dB (ความตึงเครียดสูงสุด 66N) | ||||
| ช็อก | ≤0.30dB (10 ~ 55Hz) | ||||
| ช่วงอุณหภูมิ | -40 ° C ~ + 75 ° c | ||||
c. ตัวบ่งชี้สัญญาณรบกวน:
| ตัวเชื่อมต่อ MPO / MTP | การทดสอบมิติมิติ |
| รัศมีแห่งความโค้ง | X ≥2000mm, Y ≥50mm |
| ความสูงของเส้นใย | 1,000 ~ 4000 nm |
| Endface Angle | X ± 0.3 °, Y ± 0.3 ° |
| Core Dip | 300Nm ± |
d. ความอดทนความยาว:
| ความยาว (M) | ความอดทน |
| ≤10 | + 10 ซม |
| 10 <L≤30 | + 15 ซม |
| > 30 | + 10% |
วิธีการขั้วทั้งสามประเภท A, ประเภท B และ Type C ถูกนำมาใช้เพื่อรับประกันการจัดสรรแบบสองทิศทางที่ถูกต้อง
เคเบิล Trunk MPO แบบตรง:
อะแดปเตอร์แบบคีย์ขึ้น - ลง, สายแพทช์ดูเพล็กซ์ 1 x A ถึง B และ 1 x A ถึง A
เคเบิล Trunk MPO แบบข้าม
อะแด็ปเตอร์แบบคีย์ - อัพเพื่อคีย์อัพและสายเคเบิล Duplex Patch 2 x A
Type C Cross Pair สาย MPO Trunk:
อะแด็ปเตอร์แบบคีย์ขึ้น - ลงและ 2 x A ถึงสายเคเบิล Duplex Patch
การใช้อุณหภูมิ
-40 ° ~ + 80 °
ใบสมัคร:
อุปกรณ์ทดสอบ
FTTX + LAN
ใยแก้วนำแสง CATV
ระบบการสื่อสารด้วยแสง
การสื่อสารโทรคมนาคม
Pakcing:
เราจะแพ็คมันด้วยถุง OPP และกล่องกระดาษนอก เพื่อป้องกันสินค้าไม่เสียหายเมื่อส่งมอบ
การส่งมอบ:
เราสามารถจัดส่งทางอากาศและทางทะเล มันเป็นไปตามปริมาณและความต้องการของคุณ
การชำระเงิน:
เงื่อนไขการชำระเงิน: T / T, L / C, PAYPAL / WESTER N UNION / MONEYGRAM เงินฝาก 30% ล่วงหน้า ยอดการชำระเงินก่อนส่งมอบ
ระยะราคา: EXW, FOB, CIF, CFR ประตูสู่ประตู
สินค้าอื่น ๆ :
เรามีสายแพทช์ออปติคอลผมเปียอะแดปเตอร์ attenuator กล่องกระจายตัวเชื่อมต่อ Assmembly ด่วน หากคุณต้องการสินค้าหรือแคตตาล็อกเพิ่มเติมคุณสามารถติดต่อเราได้
|
| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | MPO / MTP - MTP / MPO |
| MOQ: | 1~10,000 |
| ราคา: | 6~15 |
| รายละเอียดการบรรจุ: | ถุง OPP + กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, Wester N Union, MoneyGram, paypal |
USCOME 24 core G657A1 สายเคเบิล LSZH 3.0 โหมดเดี่ยวสายไฟเบอร์ออปติคอล MPO / MTP Patch
MTP Trunk Cable ออกแบบมาสำหรับการเชื่อมต่อโดยตรงของเลนส์ 40G (12 คอร์) และ 100G (24 คอร์) และแอพพลิเคชั่นดาต้าเซ็นเตอร์ที่มีความหนาแน่นสูง ตัวเชื่อมต่อ US Conec MTP ดั้งเดิมสอดคล้องกับมาตรฐาน MPO อย่างสมบูรณ์
สายไฟเบอร์ออปติก FIBERCAN มี คุณสมบัติตรงตามข้อกำหนด RoHS และ UL และตัวเชื่อมต่อสายไฟเบอร์แพทช์ทั้งหมดได้รับการทดสอบทางสายตา 100% ว่ามีการสูญเสียการแทรกเพื่อให้ได้คุณภาพที่ดี
| P roduct ชื่อ: | USCOME 24 core G657A1 สายเคเบิล LSZH 3.0 โหมดเดี่ยวสายไฟเบอร์ออปติคอล MPO / MTP Patch |
| แบบ | MTP / 2-3-4 / 5-6-78 |
| 1. การเชื่อมต่อ | MTP |
| 2. ประเภทขัดเงา | PC, UPC, APC |
| 3. PIN | F = เพศหญิง |
| 4. ขั้วต่อปลาย B | MTP |
| 5. ประเภท B ขัดเงา | PC, UPC, APC |
| 6. PIN | F = เพศหญิง |
| 7. ประเภทไฟเบอร์ | B6A1 = G657A1; |
| 8. จำนวนเส้นใย | 24 แกน |
| แจ็คเก็ต 9.Cable | V = พีวีซี Z = LSZH |
| 10. ความยาว | 1m |
| 11 Polarty | A, B, C ใช้ได้ |
IEC61754-7 & GR-1435-CORE เป็นไปตามมาตรฐาน
ออกแบบโมดูลาร์โครงสร้างปลั๊กล็อคง่ายสำหรับการทดสอบติดตั้งถอดและปรับ โดยทั่วไปแล้วตัวเชื่อมต่อ MTP / MPO เดียวสามารถรองรับไฟเบอร์ได้ 12 ตัวขึ้นไปพื้นที่การเดินสายสูง 1U สามารถรองรับอินเตอร์เฟซออปติคัลได้สูงสุด 96 LC ส่วน ประหยัดพื้นที่ตู้และชั้นวาง, การจัดการสายเคเบิลง่ายชนิดของเส้นใย, สายเคเบิลที่มีอยู่เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน
สามารถเลือกชายหญิงได้ตำแหน่งที่แม่นยำด้วยอะแดปเตอร์เชื่อมต่อผ่านฟังก์ชั่นระบุตำแหน่งพินความเสถียรสูง
ปลอกโลหะแบบหลายแกนขนาดเล็กความเร็วสูงและความจุสูงเพื่อตอบสนองความต้องการของระบบสื่อสารใยแก้วนำแสงและการเดินสายเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงและมีประสิทธิภาพสูง สำหรับโครงสร้างพื้นฐานเครือข่ายในอนาคตสามารถปรับขนาดได้อย่างมากรองรับอีเธอร์เน็ตและไฟเบอร์แชนเนลต้องการ 10 / 100-1Gbps
คำขอ MPO / MTP คืออะไร
a.Endface คำขอ:
| 400 X | คำอธิบายข้อบกพร่อง | อนุญาตให้มีปริมาณ | |
| ไฟเบอร์ (9um, 50um, 62.5um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| จุด | ≤2um | 5 ชิ้น | |
| ข้อบกพร่อง | / | ไม่ได้รับอนุญาต | |
| cladding (62.5-125um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| ≤5um | 1 ชิ้น | ||
| รอยขีดข่วนสีดำ | ≤3um | 2 ชิ้น | |
| จุดดำ | ≤2um | ไม่ จำกัด | |
| ≤5um | 3 ชิ้น | ||
| ข้อบกพร่อง | ≤2um | รอบไม่ จำกัด | |
| ≤15um | ความยาวรวมน้อยกว่าความยาวด้าน 1/4 | ||
| แหวนพลาสติก | / | ไม่ จำกัด | |
b.Performance:
| MPO / MTP | ปลอกโลหะมาตรฐาน SM | ปลอกโลหะการสูญเสียต่ำ SM | MM ปลอกโลหะมาตรฐาน | MM ปลอกโลหะที่สูญเสียต่ำ | |
| การสูญเสีย IL | ตามแบบฉบับ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| แม็กซ์ | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | dB 25dB | ≥ 35dB | ||
| พีซี≥ 40dB | |||||
| การทำซ้ำ | .300.30dB (เสียบมากกว่า 500 ครั้ง) | 0.30dB (เสียบมากกว่า 1,000 ครั้ง) | |||
| interchangeability | .300.30dB (มีตัวเชื่อมต่อที่ตรงกัน) | ||||
| แรงดึง | .300.30dB (ความตึงเครียดสูงสุด 66N) | ||||
| ช็อก | ≤0.30dB (10 ~ 55Hz) | ||||
| ช่วงอุณหภูมิ | -40 ° C ~ + 75 ° c | ||||
c. ตัวบ่งชี้สัญญาณรบกวน:
| ตัวเชื่อมต่อ MPO / MTP | การทดสอบมิติมิติ |
| รัศมีแห่งความโค้ง | X ≥2000mm, Y ≥50mm |
| ความสูงของเส้นใย | 1,000 ~ 4000 nm |
| Endface Angle | X ± 0.3 °, Y ± 0.3 ° |
| Core Dip | 300Nm ± |
d. ความอดทนความยาว:
| ความยาว (M) | ความอดทน |
| ≤10 | + 10 ซม |
| 10 <L≤30 | + 15 ซม |
| > 30 | + 10% |
วิธีการขั้วทั้งสามประเภท A, ประเภท B และ Type C ถูกนำมาใช้เพื่อรับประกันการจัดสรรแบบสองทิศทางที่ถูกต้อง
เคเบิล Trunk MPO แบบตรง:
อะแดปเตอร์แบบคีย์ขึ้น - ลง, สายแพทช์ดูเพล็กซ์ 1 x A ถึง B และ 1 x A ถึง A
เคเบิล Trunk MPO แบบข้าม
อะแด็ปเตอร์แบบคีย์ - อัพเพื่อคีย์อัพและสายเคเบิล Duplex Patch 2 x A
Type C Cross Pair สาย MPO Trunk:
อะแด็ปเตอร์แบบคีย์ขึ้น - ลงและ 2 x A ถึงสายเคเบิล Duplex Patch
การใช้อุณหภูมิ
-40 ° ~ + 80 °
ใบสมัคร:
อุปกรณ์ทดสอบ
FTTX + LAN
ใยแก้วนำแสง CATV
ระบบการสื่อสารด้วยแสง
การสื่อสารโทรคมนาคม
Pakcing:
เราจะแพ็คมันด้วยถุง OPP และกล่องกระดาษนอก เพื่อป้องกันสินค้าไม่เสียหายเมื่อส่งมอบ
การส่งมอบ:
เราสามารถจัดส่งทางอากาศและทางทะเล มันเป็นไปตามปริมาณและความต้องการของคุณ
การชำระเงิน:
เงื่อนไขการชำระเงิน: T / T, L / C, PAYPAL / WESTER N UNION / MONEYGRAM เงินฝาก 30% ล่วงหน้า ยอดการชำระเงินก่อนส่งมอบ
ระยะราคา: EXW, FOB, CIF, CFR ประตูสู่ประตู
สินค้าอื่น ๆ :
เรามีสายแพทช์ออปติคอลผมเปียอะแดปเตอร์ attenuator กล่องกระจายตัวเชื่อมต่อ Assmembly ด่วน หากคุณต้องการสินค้าหรือแคตตาล็อกเพิ่มเติมคุณสามารถติดต่อเราได้
