| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | MPO / MTP - MTP / MPO |
| MOQ: | 1~10,000 |
| ราคา: | 6~15 |
| รายละเอียดการบรรจุ: | ถุง OPP + กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, Wester N Union, MoneyGram, paypal |

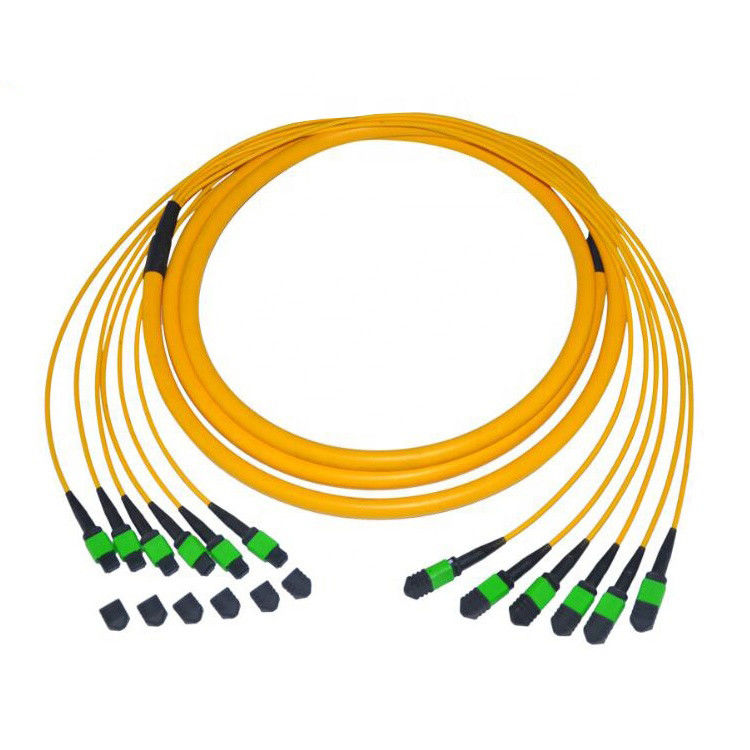

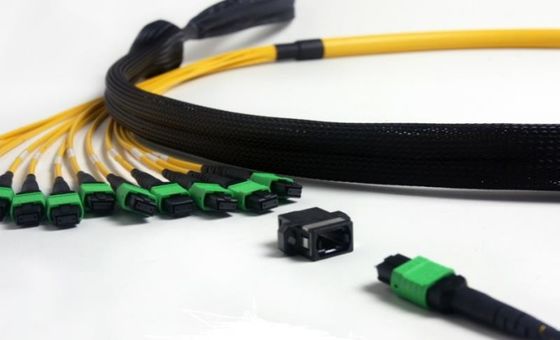

12 Fiber trunk MTP / MPO pvc round cable โหมดเดียว 9/125 Fiber Optic Patch Cord
ประเภทการเชื่อมต่อ: MPO-female, MPO-male
Ferrule End-face: PC, APC
จำนวนแกนเส้นใย: 4, 8, 12, 24
ประเภทการเชื่อมต่อ: MPO- หญิง, MPO- ชาย, FC, SC, LC, ST, MTRJ
Ferrule End-face: PC, UPC, APC
ประเภทหลัก: SM, MM (OM1, OM2, OM3, OM4)
เส้นผ่าศูนย์กลางของสายเคเบิล (มม.): 0.9,2, 3
ความยาวสายเคเบิล (M): L = 1, 2, 3 ......
ความยาวผมเปีย (M): L1 = 0.5, 0.6, 1.0
ประเภทสายเคเบิล: RJ: สายริบบิ้น, RB: สายเคเบิลริบบิ้นเปลือย, RI: สายเคเบิลรอบมินิ
ดัชนีการแทรกแซง MPO
| ประเภทตัวเชื่อมต่อ | รายการทดสอบ | นาที | แม็กซ์ |
| พีซีเอ็มพี | ROC_X (ABS) (mm) | 500 | |
| ROC_Y (ABS) (mm) | 50 | ||
| Angle_X (องศา) | -0.2 | 0.2 | |
| Angle_Y (องศา) | -0.2 | 0.2 | |
| Max.DH. ไฟเบอร์ทั้งหมด (นาโนเมตร) | -600 | 600 | |
| Max.DH.Ave เมตร (nm) | -300 | 300 | |
| Max.DH.Adj เมตร (nm) | -300 | 300 | |
| แม็กซ์ Core Dip (nm) | -300 | 300 | |
| ความสูงของเส้นใย (นาโนเมตร) | -300 | 300 | |
| ROC_X (ABS) (mm) | 1000 | 3000 | |
| MPO APC | ROC_X (ABS) (mm) | 500 | |
| ROC_Y (ABS) (mm) | 50 | ||
| Angle_X (องศา) | -0.2 | 0.2 | |
| Angle_Y (องศา) | 7.8 | 8.2 | |
| Max.DH. ไฟเบอร์ทั้งหมด (นาโนเมตร) | -600 | 600 | |
| Max.DH.Ave เมตร (nm) | -300 | 300 | |
| Max.DH.Adj เมตร (nm) | -300 | 300 | |
| Fiberheight เมตร (nm) |
คำขอ MPO / MTP คืออะไร
a.Endface คำขอ:
| 400 X | คำอธิบายข้อบกพร่อง | อนุญาตให้มีปริมาณ | |
| ไฟเบอร์ (9um, 50um, 62.5um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| จุด | ≤2um | 5 ชิ้น | |
| ข้อบกพร่อง | / | ไม่ได้รับอนุญาต | |
| cladding (62.5-125um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| ≤5um | 1 ชิ้น | ||
| รอยขีดข่วนสีดำ | ≤3um | 2 ชิ้น | |
| จุดดำ | ≤2um | ไม่ จำกัด | |
| ≤5um | 3 ชิ้น | ||
| ข้อบกพร่อง | ≤2um | รอบไม่ จำกัด | |
| ≤15um | ความยาวรวมน้อยกว่าความยาวด้าน 1/4 | ||
| แหวนพลาสติก | / | ไม่ จำกัด | |
b.Performance:
| MPO / MTP | ปลอกโลหะมาตรฐาน SM | ปลอกโลหะการสูญเสียต่ำ SM | MM ปลอกโลหะมาตรฐาน | MM ปลอกโลหะที่สูญเสียต่ำ | |
| การสูญเสีย IL | ตามแบบฉบับ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| แม็กซ์ | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | dB 25dB | ≥ 35dB | ||
| พีซี≥ 40dB | |||||
| การทำซ้ำ | .300.30dB (เสียบมากกว่า 500 ครั้ง) | 0.30dB (เสียบมากกว่า 1,000 ครั้ง) | |||
| interchangeability | .300.30dB (มีตัวเชื่อมต่อที่ตรงกัน) | ||||
| แรงดึง | .300.30dB (ความตึงเครียดสูงสุด 66N) | ||||
| ช็อก | ≤0.30dB (10 ~ 55Hz) | ||||
| ช่วงอุณหภูมิ | -40 ° C ~ + 75 ° c | ||||
c. ตัวบ่งชี้สัญญาณรบกวน:
| ตัวเชื่อมต่อ MPO / MTP | การทดสอบมิติมิติ |
| รัศมีแห่งความโค้ง | X ≥2000mm, Y ≥50mm |
| ความสูงของเส้นใย | 1,000 ~ 4000 nm |
| Endface Angle | X ± 0.3 °, Y ± 0.3 ° |
| Core Dip | 300Nm ± |
d. ความอดทนความยาว:
| ความยาว (M) | ความอดทน |
| ≤10 | + 10 ซม |
| 10 <L≤30 | + 15 ซม |
| > 30 | + 10% |
วิธีการขั้วทั้งสามประเภท A, ประเภท B และ Type C ถูกนำมาใช้เพื่อรับประกันการจัดสรรแบบสองทิศทางที่ถูกต้อง
เคเบิล Trunk MPO แบบตรง:
อะแดปเตอร์แบบคีย์ขึ้น - ลง, สายแพทช์ดูเพล็กซ์ 1 x A ถึง B และ 1 x A ถึง A
เคเบิล Trunk MPO แบบข้าม
อะแด็ปเตอร์แบบคีย์ - อัพเพื่อคีย์อัพและสายเคเบิล Duplex Patch 2 x A
Type C Cross Pair สาย MPO Trunk:
อะแด็ปเตอร์แบบคีย์ขึ้น - ลงและ 2 x A ถึงสายเคเบิล Duplex Patch
การใช้อุณหภูมิ
-40 ° ~ + 80 °
ใบสมัคร:
อุปกรณ์ทดสอบ
FTTX + LAN
ใยแก้วนำแสง CATV
ระบบการสื่อสารด้วยแสง
การสื่อสารโทรคมนาคม
Pakcing:
เราจะแพ็คมันด้วยถุง OPP และกล่องกระดาษนอก เพื่อป้องกันสินค้าไม่เสียหายเมื่อส่งมอบ
การส่งมอบ:
เราสามารถจัดส่งทางอากาศและทางทะเล มันเป็นไปตามปริมาณและความต้องการของคุณ
การชำระเงิน:
เงื่อนไขการชำระเงิน: T / T, L / C, PAYPAL / WESTER N UNION / MONEYGRAM เงินฝาก 30% ล่วงหน้า ยอดการชำระเงินก่อนส่งมอบ
ระยะราคา: EXW, FOB, CIF, CFR ประตูสู่ประตู
สินค้าอื่น ๆ :
เรามีสายแพทช์แสง, ผมเปีย, อะแดปเตอร์, attenuator, กล่องกระจาย, เชื่อมต่อ Assmembly ด่วน. ฯลฯ หากคุณต้องการสินค้าหรือแคตตาล็อกเพิ่มเติมคุณสามารถติดต่อเราได้
|
