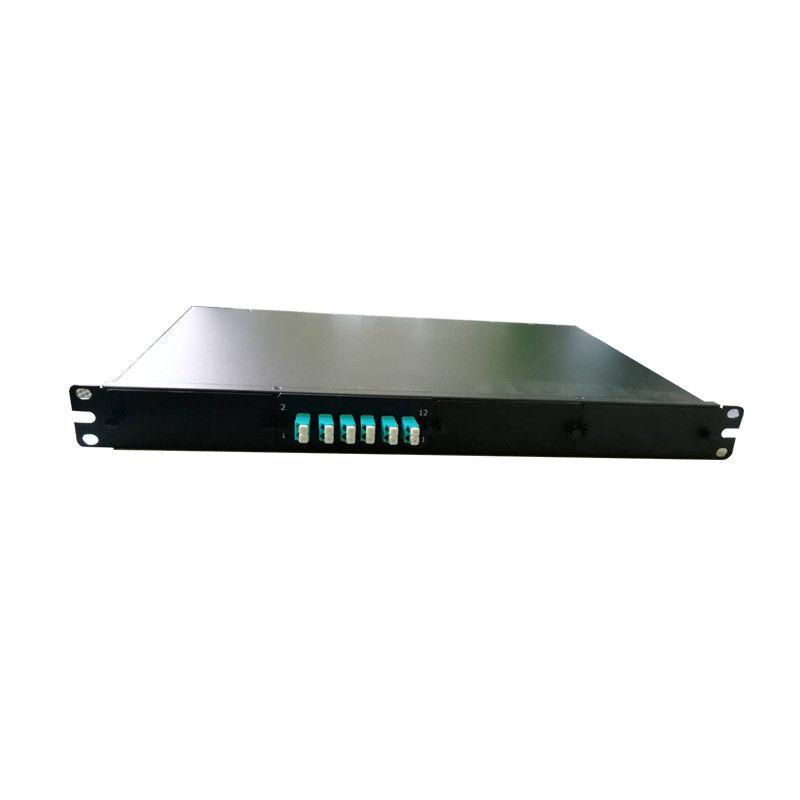

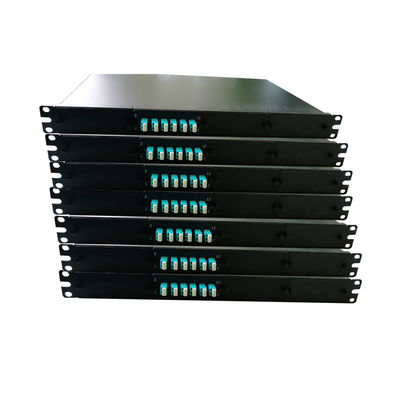

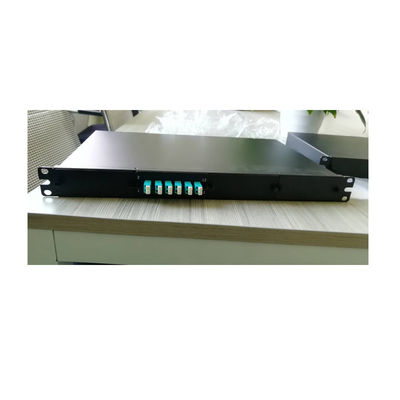

แผงแพทช์ไฟเบอร์ออปติกแบบแร็คเมาท์ 1U ขนาด 19 นิ้ว สีดำ พร้อมขั้วต่อ MPO แบบ Ribbon 16C / 32C

ชื่อแบรนด์:	NL
เลขรุ่น:	แร็คเมาท์
MOQ:	1~10,000
ราคา:	10~100
รายละเอียดการบรรจุ:	กล่องกระดาษ
เงื่อนไขการจ่ายเงิน:	แอล/C,ที/ที

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

ISO9001

ไฟเบอร์:

8C , 12C ,16C , 32C ,24C

วัสดุ:

ข้อมูลจำเพาะ

สีดำหรือกำหนดเอง

แอปพลิเคชัน:

เครือข่ายโทรคมนาคม

คุณสมบัติ:

ใช้กับสายเคเบิลกลมขนาด 3.6 มม. และไฟเบอร์แบบริบบิ้น 16C/32C

ตัวเชื่อมต่อ:

ส.ป.ก./มทป

โหมด:

เอสเอ็ม มม. มม. 16C 32C , 24C

ฤดูใบไม้ผลิ:

สปริงวงรี

สายเคเบิล:

สายเคเบิลกลม 3.6 มม. และไฟเบอร์ริบบิ้น 16C/32C

การสูญเสียการแทรก:

0.35dB ; 0.5dB

สามารถในการผลิต:

1,000 ชุดต่อวัน

เน้น:

odf แผงแพทช์ใยแก้วนำแสงไฟเบอร์กล่องกระจายใยแก้วนำแสง

fiber optic distribution box

คําอธิบายสินค้า

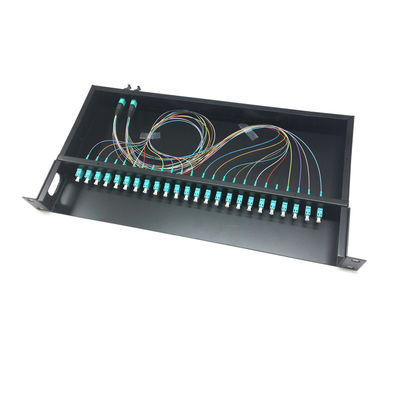

โครงตู้กระจายสายไฟเบอร์ออปติก สีดำ

แผง Patch Panel แบบ Ribbon 16C / 32C ติดตั้งบนแร็ค 19" 1U

ภาพรวมผลิตภัณฑ์

แผง Patch Panel ใยแก้วนำแสงแบบติดตั้งบนแร็ค 19" 1U สีดำนี้ รองรับการกำหนดค่าใยแก้วนำแสงแบบ Ribbon 16C/32C ออกแบบมาสำหรับการใช้งานในศูนย์ข้อมูลและระบบโทรคมนาคมที่มีความหนาแน่นสูง

ข้อมูลจำเพาะทางเทคนิค

รายการ	ประสิทธิภาพระดับสูง		ประสิทธิภาพมาตรฐาน
	SM	MM	SM	MM
การสูญเสียสัญญาณขณะเสียบ (16F)	≤0.35dB	≤0.35dB	≤0.7dB	≤0.7dB
การสูญเสียสัญญาณขณะเสียบ (32F)	≤0.5dB	≤0.7dB	≤0.7dB	≤0.7dB
การสูญเสียสัญญาณย้อนกลับ	≥55dB	≥20dB	≥55dB	≥20dB
ความทนทาน	500 รอบ
อุณหภูมิการทำงาน	-40℃ ถึง +85℃
ประเภทใยแก้วนำแสง	OS2/OM3/OM4/OM5

รายละเอียดผลิตภัณฑ์

คอนเนคเตอร์ MPO ที่มีความสามารถในการรองรับใยแก้วนำแสงหลายเส้น ถูกออกแบบมาสำหรับการใช้งานที่มีความหนาแน่นสูงในศูนย์ข้อมูลและระบบโทรคมนาคม คอนเนคเตอร์เหล่านี้ใช้หมุดนำโลหะที่มีความแม่นยำสูงและรูหมุดเฟอร์รูลเพื่อให้แน่ใจว่ามีการจัดแนวแสงที่เหมาะสม มีให้เลือกในรูปแบบ SM, MM, MMLL, 16C, 32C พร้อมตัวเลือกสปริงแรงสูง

คุณสมบัติหลัก

แถบกด-ดึงอิสระเพื่อการใช้งานที่ง่าย
การออกแบบแถบกด-ดึงที่ได้รับการจดสิทธิบัตร
กลไกสปริงรูปวงรี
มีตัวเลือกสีหลากหลาย
ความสามารถในการใช้งานที่มีความหนาแน่นสูง
เข้ากันได้กับสายเคเบิลกลมขนาด 3.6 มม. และใยแก้วนำแสงแบบ Ribbon 16C/32C
สปริงแรงสูงสำหรับการเชื่อมต่อที่มั่นคง

การใช้งาน

เครือข่ายโทรคมนาคม, เครือข่าย Ethernet และอุปกรณ์สื่อสารใยแก้วนำแสง

คุณสมบัติทางกล

รายการ	เกณฑ์	การปฏิบัติตาม
△IL หลังจากการเสียบ 50 ครั้ง (MPO/MTP)	≤0.3dB	GR-1435
△IL หลังจากการเสียบ 500 ครั้ง (LC/SC/FC/ST)	≤0.2dB	IEC 61300-2-2
รัศมีโค้งงอขั้นต่ำ (ไดนามิก)	20*OD (เส้นผ่านศูนย์กลางสายเคเบิล)	-
รัศมีโค้งงอขั้นต่ำ (สถิต)	15*OD (เส้นผ่านศูนย์กลางสายเคเบิล)	-

สภาพแวดล้อม

รายการ	เกณฑ์	การปฏิบัติตาม
อุณหภูมิการทำงาน	-40°C ถึง +60°C	IEC 61753-1
อุณหภูมิการจัดเก็บ	-45°C ถึง +85°C	-

การปฏิบัติตามและมาตรฐาน

เป็นไปตามมาตรฐาน IEC 61754-7 และ GR-1435; เป็นไปตามข้อกำหนด RoHS/REACH และระดับการติดไฟ UL94-V0

หมายเหตุการทดสอบและการรับรอง

1. ความยาวคลื่นที่ใช้ทดสอบ: SM@1310/1550nm, MM@850/1300nm

2. มาตรฐานที่ใช้ทดสอบ: GR-326, GR-1435
