| ชื่อแบรนด์: | New light |
| เลขรุ่น: | 12/24/48 แกนแผง ptach |
| MOQ: | 1~10,000 |
| ราคา: | 10~100 |
| รายละเอียดการบรรจุ: | ถุง opp + กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ MoneyGram, paypal |

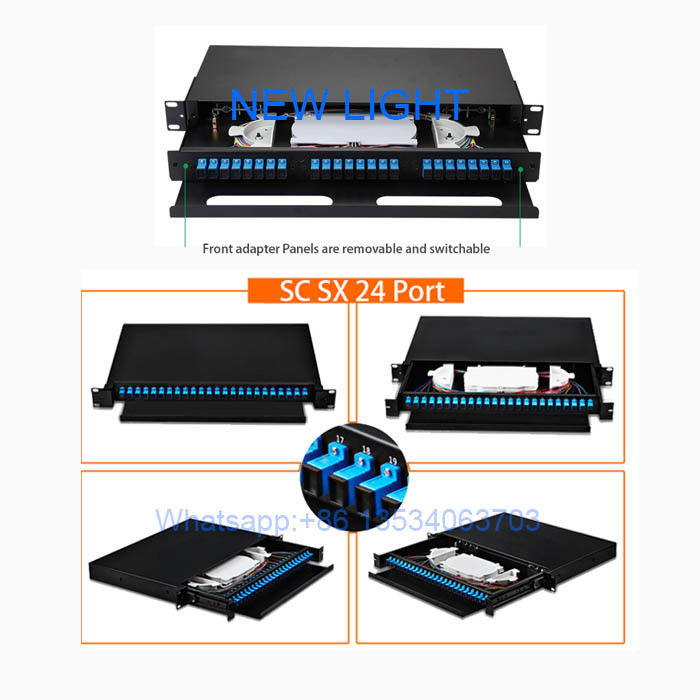

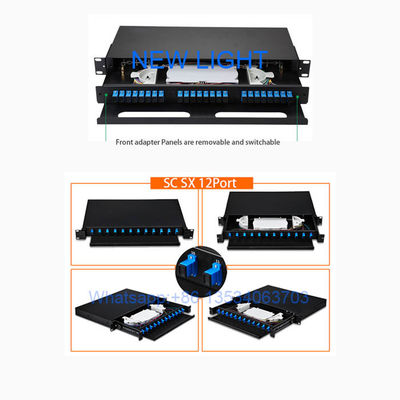

แผงแพทช์ไฟเบอร์ออปติกแบบติดตั้งบนแร็คขนาด 19 นิ้ว 48 พอร์ต
รายละเอียดสินค้า:
แผงแพทช์ไฟเบอร์ออปติกแบบติดตั้งบนแร็คขนาด 19 นิ้ว 48 พอร์ต รวมถึงสายเคเบิลและอะแดปเตอร์ MPO / MTP หรือที่เรียกว่าแผงกระจายไฟเบอร์ พวกเขาทำให้ง่ายต่อการสิ้นสุดสายไฟเบอร์ออปติกและให้การเข้าถึงไฟเบอร์แต่ละเส้นของสายเคเบิลสำหรับการเชื่อมต่อข้าม
โดยทั่วไปแล้วแผงไฟเบอร์ออปติกพื้นฐานคือกล่องโลหะที่ล้อมรอบแผงอะแดปเตอร์และถาดต่อไฟเบอร์ ถาดต่อช่วยให้ไฟเบอร์สามารถหลอมรวมเข้าด้วยกันกับหางเปียไฟเบอร์ออปติก ซึ่งจะเสียบเข้ากับพอร์ตด้านในของแผงอะแดปเตอร์
พอร์ตด้านในของแผงมักจะถูกตรึงไว้ ซึ่งหมายความว่าจะไม่มีการตัดการเชื่อมต่อสายเคเบิล ณ จุดใดๆ พอร์ตด้านนอกของแผงสงวนไว้สำหรับสายแพทช์ไฟเบอร์ที่สามารถเสียบและถอดปลั๊กได้บ่อยครั้งเพื่อจัดเรียงการเชื่อมต่อระหว่างอุปกรณ์ตามต้องการ
แผงแพทช์ไฟเบอร์มีสองช่อง ช่องหนึ่งมีช่องรับหรืออะแดปเตอร์แบบแบ่งส่วน และอีกช่องหนึ่งใช้สำหรับถาดต่อและจัดเก็บไฟเบอร์ส่วนเกิน
กล่องไฟเบอร์ออปติกแบบติดตั้งบนแร็คแบบเลื่อนออกได้ พร้อมอะแดปเตอร์ LC มัลติโหมดดูเพล็กซ์ 3 ชิ้น และถาดต่อ ... กล่องไฟเบอร์ออปติกแบบติดตั้งบนแร็คแบบเลื่อนออกได้ขนาด 6 พอร์ต 19 นิ้ว พร้อมอะแดปเตอร์ ST โหมดเดี่ยว 6 ชิ้น และถาดต่อ
มีรุ่นต่างๆ ที่เหมาะสมกับไฟเบอร์ 12 คอร์, ไฟเบอร์ 24 คอร์, ไฟเบอร์ 36 คอร์, ไฟเบอร์ 48 คอร์, ไฟเบอร์ 72 คอร์, ไฟเบอร์ 96 คอร์, ไฟเบอร์ 144 คอร์ พวกเขาสามารถมีอินเทอร์เฟซอะแดปเตอร์ที่แตกต่างกันรวมถึง SC, ST, FC, LC MTRJ, e2000 เป็นต้น อุปกรณ์เสริมและหางเปียไฟเบอร์ที่เกี่ยวข้องเป็นตัวเลือก
แอปพลิเคชัน:
1. วงจรผู้สมัครสมาชิกโทรคมนาคม
2. ไฟเบอร์ไปยังบ้าน (FTTH)
3. LAN/WAN
4. CATV
คุณสมบัติ:
ใช้สำหรับการเชื่อมต่อสาขาของการสิ้นสุดสายเคเบิลออปติคัล
โครงสร้างมาตรฐาน 19'', การติดตั้งบนแร็ค
พร้อมสำหรับการติดตั้งอะแดปเตอร์
โครงสร้างลิ้นชัก ใช้งานง่าย
การออกแบบที่กะทัดรัดเพื่อประหยัดพื้นที่
ง่ายต่อการจัดการและใช้งาน
ขนาดมาตรฐาน น้ำหนักเบา และโครงสร้างที่เหมาะสม
ลักษณะทางกลและสิ่งแวดล้อม:
| โครงการ | พารามิเตอร์ |
| อุณหภูมิในการทำงาน | -25℃~+40℃ |
| อุณหภูมิในการจัดเก็บ | -25℃~+55℃ |
| ความชื้นสัมพัทธ์ | ≤85％(+30℃) |
| ความดันอากาศ | 70Kpa~106Kpa |
| สี | ดำ |
ขนาด:
| รุ่น | ปริมาณไฟเบอร์ | ความสูง | ขนาด (ยาวxกว้างxสูง) |
| ติดตั้งบนแร็ค | 12 /24 /48 /96 คอร์ | 1U | 430*354.1*44 มม. |
ขั้ว
เพื่อให้ลิงก์ไฟเบอร์ส่งข้อมูลได้อย่างถูกต้อง สัญญาณส่ง (Tx) ที่ปลายด้านหนึ่งของสายเคเบิลต้องตรงกับตัวรับสัญญาณ (Rx) ที่ปลายอีกด้านหนึ่ง วัตถุประสงค์ของรูปแบบขั้วใดๆ คือเพื่อให้แน่ใจว่ามีการเชื่อมต่ออย่างต่อเนื่อง และสิ่งนี้จะซับซ้อนขึ้นเล็กน้อยเมื่อจัดการกับส่วนประกอบหลายไฟเบอร์ มาตรฐานอุตสาหกรรมเรียกวิธีการขั้วที่แตกต่างกันสามวิธี—วิธี A, วิธี B และวิธี C และแต่ละวิธีใช้สายเคเบิล MPO ประเภทต่างๆ
วิธี A ใช้สายเคเบิลลำตัว MPO แบบตรง Type A พร้อมขั้วต่อ key up ที่ปลายด้านหนึ่งและขั้วต่อ key down ที่ปลายอีกด้านหนึ่ง เพื่อให้ไฟเบอร์ที่อยู่ในตำแหน่ง 1 มาถึงตำแหน่ง 1 ที่ปลายอีกด้านหนึ่ง เมื่อใช้วิธี A สำหรับแอปพลิเคชันดูเพล็กซ์ จำเป็นต้องทำการพลิกตัวรับส่งสัญญาณในสายแพทช์ที่ปลายด้านหนึ่ง
วิธี B ใช้ขั้วต่อ key up ทั้งสองด้านเพื่อให้ได้การพลิกตัวรับส่งสัญญาณ เพื่อให้ไฟเบอร์ที่อยู่ในตำแหน่ง 1 มาถึงตำแหน่ง 12 ที่ปลายตรงข้าม ไฟเบอร์ที่อยู่ในตำแหน่ง 2 มาถึงตำแหน่ง 11 ที่ปลายตรงข้าม และอื่นๆ สำหรับแอปพลิเคชันดูเพล็กซ์ วิธี B ใช้สายแพทช์ A-B แบบตรงทั้งสองด้าน
วิธี C ใช้ขั้วต่อ key up ที่ปลายด้านหนึ่งและ key down ที่ปลายอีกด้านหนึ่งเช่นเดียวกับวิธี A แต่การพลิกจะเกิดขึ้นภายในสายเคเบิลเอง โดยที่ไฟเบอร์แต่ละคู่จะถูกพลิกเพื่อให้ไฟเบอร์ในตำแหน่ง 1 มาถึงตำแหน่ง 2 ที่ปลายตรงข้าม และไฟเบอร์ในตำแหน่ง 2 มาถึงตำแหน่ง 1 แม้ว่าวิธีนี้จะใช้ได้ดีสำหรับแอปพลิเคชันดูเพล็กซ์ แต่ไม่รองรับแอปพลิเคชัน 8-ไฟเบอร์ 40 และ 100 Gig แบบขนาน ดังนั้นจึงไม่แนะนำ
ด้วยวิธีการขั้วที่แตกต่างกันสามวิธีและความจำเป็นในการใช้สายแพทช์ประเภทที่ถูกต้องสำหรับแต่ละวิธี ข้อผิดพลาดในการปรับใช้จึงเป็นเรื่องปกติ โชคดีที่ MultiFiber™ Pro ของ Fluke Networks ช่วยให้ผู้ใช้สามารถทดสอบสายแพทช์แต่ละเส้น ลิงก์ถาวร และช่องสัญญาณเพื่อหาขั้วที่ถูกต้องได้
|
