| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | WDM |
| MOQ: | 1 |
| ราคา: | 1~30 |
| รายละเอียดการบรรจุ: | บรรจุส่งออก |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union, MoneyGram, paypal |

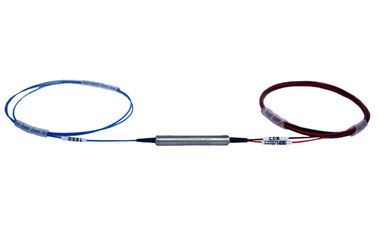

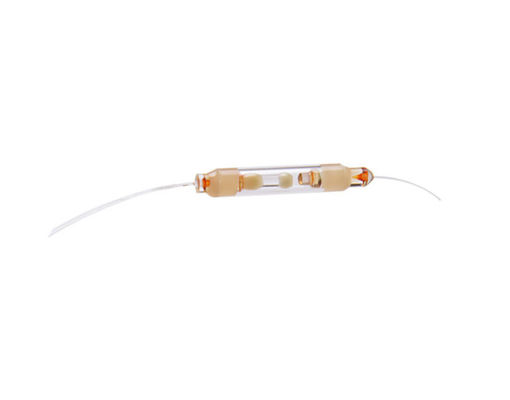

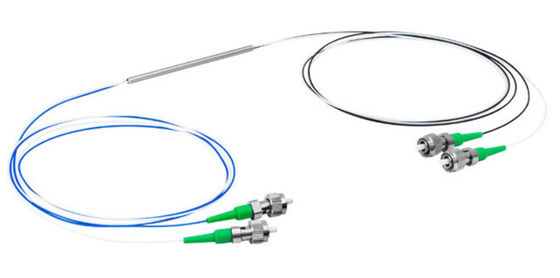

1550nm Pass / 980nm Reflect FWDM 980 / 1550nm Filter WDM แยกใยแก้วนำแสง
ลักษณะ
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. Multiplexer ของตัวกรองความยาวคลื่น 1310 / 1550nm นั้นใช้เทคโนโลยีตัวกรองฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อม The devices combine or separate light at different wavelength in a wide wavelength range. อุปกรณ์รวมหรือแยกแสงที่ความยาวคลื่นที่แตกต่างกันในช่วงความยาวคลื่นกว้าง They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. พวกเขามีการสูญเสียการแทรกต่ำมากการพึ่งพาโพลาไรซ์ต่ำการแยกตัวสูงและความมั่นคงด้านสิ่งแวดล้อมที่ยอดเยี่ยม High power handling capability can be achieved through unique pigtail processing and high quality AR coating. ความสามารถในการจัดการพลังงานสูงสามารถทำได้ผ่านการประมวลผลผมเปียที่เป็นเอกลักษณ์และการเคลือบ AR คุณภาพสูง These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. ส่วนประกอบเหล่านี้มีการใช้อย่างกว้างขวางใน EDFAs, เครื่องขยายเสียง Raman, เครือข่าย WDM และเครื่องมือใยแก้วนำแสง
WDM ขึ้นอยู่กับเทคโนโลยีฟิล์มบาง folter ที่ได้รับการพิสูจน์แล้ว WDM นี้ถูกนำมาใช้กันอย่างแพร่หลายในระบบการสื่อสารด้วยแสงไฟเบอร์และ EDFA ที่ต้องการแบนด์และการใช้งานที่กว้างขวาง
2.Features:
วงกว้างในการใช้งาน
การแยกช่องทางสูง
การสูญเสียการแทรกต่ำ
ความน่าเชื่อถือและเสถียรภาพสูง
3.Applications:
EDFA
FTTH
ระบบ CATV
ระบบ WDM
การประยุกต์ใช้งาน
เข้าถึงเครือข่าย
ระบบ Metro WDM
ระบบ WDM ลากยาว
เครือข่ายองค์กร
ข้อมูลจำเพาะ
| สิ่งของ | หน่วย | พารามิเตอร์ |
| ระยะห่างช่อง | GHz | 200 |
| ช่วงความยาวคลื่น | C- หรือ L-band ITU ช่องสัญญาณ 186.6 ถึง 196.1 THz | |
| passband | GHz | ≥ +/- 33 |
| ระลอกการส่งผ่าน passband | เดซิเบล | ≤0.3 |
| การสูญเสียการแทรกการส่ง | เดซิเบล | ≤1.0 |
| ระลอกคลื่นสะท้อน passband | เดซิเบล | ≤0.2 |
| การสูญเสียการแทรกการสะท้อนกลับ | เดซิเบล | ≤0.4 |
| ส่งแยก (ช่อง adj) | เดซิเบล | ≥30 |
| การแยกส่งสัญญาณ (ไม่ใช่ adj channel) | เดซิเบล | ≥50 |
| การแยกสะท้อนแสง | เดซิเบล | ≥13 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | เดซิเบล | ≤0.2 |
| การกระจายโหมดโพลาไรซ์ | PS | ≤0.2 |
| การควบคุมทิศทาง | เดซิเบล | ≥50 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥45 |
| การจัดการพลังงานแสง | mW | ≥500 |
| โหลดแรงดึง | ยังไม่มีข้อความ | ≥5 |
| ช่วงอุณหภูมิในการทำงาน | -5 ถึง 70 | |
| ช่วงอุณหภูมิการเก็บรักษา | -40 ถึง +85 0C | |
| ประเภทไฟเบอร์ | SMF-28e | |
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | 5.5 x 34 มม |
หมายเหตุ: ข้อมูลจำเพาะทั้งหมดขึ้นอยู่กับอุปกรณ์ที่ไม่มีขั้วต่อและรับประกันมากกว่า
ความยาวคลื่นโพลาไรซ์และอุณหภูมิ
การวาดมิติ( มิลลิเมตร)
พล็อตสเปกตรัม (dB)
ข้อมูลการสั่งซื้อ
| สินค้า | ความถี่ของช่อง | หลอด | เส้นใยยาว | เชื่อมต่อ |
| 200G | ITU Grid | 1 = เส้นใย 250um | 1 = 0.5 +/- 0.1m | 0 = ไม่มีตัวเชื่อมต่อ |
| ตัวกรอง DWDM | ใน C-band | 2 = เส้นใย 900um | 2 = 1.0 +/- 0.1m | 1 = เอฟซี / UPC |
| 3 = อื่น ๆ | 3 = คนอื่น ๆ | 2 = เอฟซี / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
|
|
| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | WDM |
| MOQ: | 1 |
| ราคา: | 1~30 |
| รายละเอียดการบรรจุ: | บรรจุส่งออก |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union, MoneyGram, paypal |
1550nm Pass / 980nm Reflect FWDM 980 / 1550nm Filter WDM แยกใยแก้วนำแสง
ลักษณะ
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. Multiplexer ของตัวกรองความยาวคลื่น 1310 / 1550nm นั้นใช้เทคโนโลยีตัวกรองฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อม The devices combine or separate light at different wavelength in a wide wavelength range. อุปกรณ์รวมหรือแยกแสงที่ความยาวคลื่นที่แตกต่างกันในช่วงความยาวคลื่นกว้าง They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. พวกเขามีการสูญเสียการแทรกต่ำมากการพึ่งพาโพลาไรซ์ต่ำการแยกตัวสูงและความมั่นคงด้านสิ่งแวดล้อมที่ยอดเยี่ยม High power handling capability can be achieved through unique pigtail processing and high quality AR coating. ความสามารถในการจัดการพลังงานสูงสามารถทำได้ผ่านการประมวลผลผมเปียที่เป็นเอกลักษณ์และการเคลือบ AR คุณภาพสูง These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. ส่วนประกอบเหล่านี้มีการใช้อย่างกว้างขวางใน EDFAs, เครื่องขยายเสียง Raman, เครือข่าย WDM และเครื่องมือใยแก้วนำแสง
WDM ขึ้นอยู่กับเทคโนโลยีฟิล์มบาง folter ที่ได้รับการพิสูจน์แล้ว WDM นี้ถูกนำมาใช้กันอย่างแพร่หลายในระบบการสื่อสารด้วยแสงไฟเบอร์และ EDFA ที่ต้องการแบนด์และการใช้งานที่กว้างขวาง
2.Features:
วงกว้างในการใช้งาน
การแยกช่องทางสูง
การสูญเสียการแทรกต่ำ
ความน่าเชื่อถือและเสถียรภาพสูง
3.Applications:
EDFA
FTTH
ระบบ CATV
ระบบ WDM
การประยุกต์ใช้งาน
เข้าถึงเครือข่าย
ระบบ Metro WDM
ระบบ WDM ลากยาว
เครือข่ายองค์กร
ข้อมูลจำเพาะ
| สิ่งของ | หน่วย | พารามิเตอร์ |
| ระยะห่างช่อง | GHz | 200 |
| ช่วงความยาวคลื่น | C- หรือ L-band ITU ช่องสัญญาณ 186.6 ถึง 196.1 THz | |
| passband | GHz | ≥ +/- 33 |
| ระลอกการส่งผ่าน passband | เดซิเบล | ≤0.3 |
| การสูญเสียการแทรกการส่ง | เดซิเบล | ≤1.0 |
| ระลอกคลื่นสะท้อน passband | เดซิเบล | ≤0.2 |
| การสูญเสียการแทรกการสะท้อนกลับ | เดซิเบล | ≤0.4 |
| ส่งแยก (ช่อง adj) | เดซิเบล | ≥30 |
| การแยกส่งสัญญาณ (ไม่ใช่ adj channel) | เดซิเบล | ≥50 |
| การแยกสะท้อนแสง | เดซิเบล | ≥13 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | เดซิเบล | ≤0.2 |
| การกระจายโหมดโพลาไรซ์ | PS | ≤0.2 |
| การควบคุมทิศทาง | เดซิเบล | ≥50 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥45 |
| การจัดการพลังงานแสง | mW | ≥500 |
| โหลดแรงดึง | ยังไม่มีข้อความ | ≥5 |
| ช่วงอุณหภูมิในการทำงาน | -5 ถึง 70 | |
| ช่วงอุณหภูมิการเก็บรักษา | -40 ถึง +85 0C | |
| ประเภทไฟเบอร์ | SMF-28e | |
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | 5.5 x 34 มม |
หมายเหตุ: ข้อมูลจำเพาะทั้งหมดขึ้นอยู่กับอุปกรณ์ที่ไม่มีขั้วต่อและรับประกันมากกว่า
ความยาวคลื่นโพลาไรซ์และอุณหภูมิ
การวาดมิติ( มิลลิเมตร)
พล็อตสเปกตรัม (dB)
ข้อมูลการสั่งซื้อ
| สินค้า | ความถี่ของช่อง | หลอด | เส้นใยยาว | เชื่อมต่อ |
| 200G | ITU Grid | 1 = เส้นใย 250um | 1 = 0.5 +/- 0.1m | 0 = ไม่มีตัวเชื่อมต่อ |
| ตัวกรอง DWDM | ใน C-band | 2 = เส้นใย 900um | 2 = 1.0 +/- 0.1m | 1 = เอฟซี / UPC |
| 3 = อื่น ๆ | 3 = คนอื่น ๆ | 2 = เอฟซี / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
