| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | WDM |
| MOQ: | 1 |
| ราคา: | 1~30 |
| รายละเอียดการบรรจุ: | บรรจุส่งออก |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union, MoneyGram, paypal |

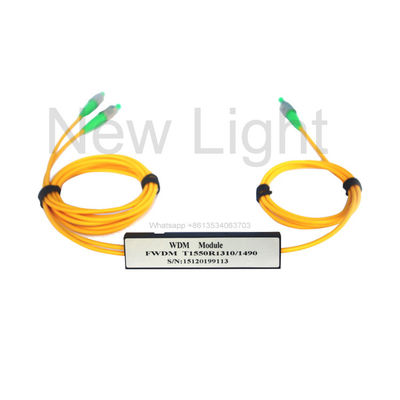

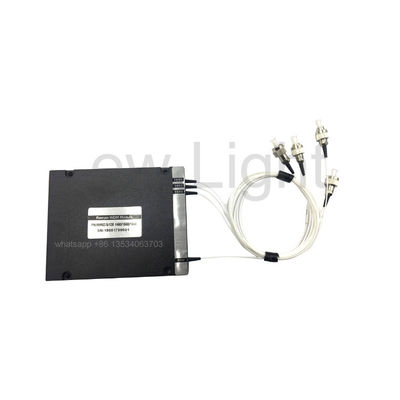

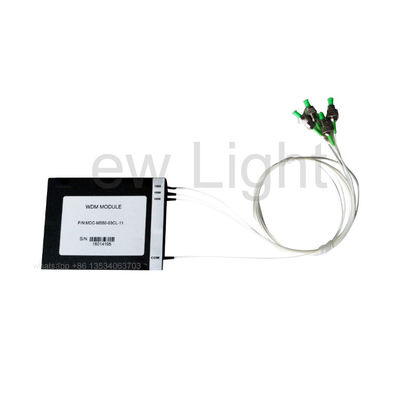

4 8 16 18 ช่อง FWDM กรอง WDM ท่อเหล็กอุปกรณ์สื่อสาร
1 . 1. Description ลักษณะ
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. โมดูล FTTX Filter WDM ใช้อย่างกว้างขวางใน EDFA, เครื่องขยายเสียง Raman, เครือข่าย WDM และเครื่องมือวัดไฟเบอร์ออปติกใช้เทคโนโลยี Thin Film Filter (TFF) The device combines or separates light at different wavelengths in a wide wavelength range. อุปกรณ์นี้รวมหรือแยกแสงที่ความยาวคลื่นที่แตกต่างกันในช่วงความยาวคลื่นกว้าง It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. มันสามารถขยายกำลังการผลิตของเส้นใยเดียวเพื่อให้บรรลุการสื่อสารแบบสองทิศทางเพื่อให้ใช้กันอย่างแพร่หลายในการอัพเกรดและขยายเครือข่ายออปติคอลหรือแนะนำธุรกิจใหม่ที่ครอบคลุม ฯลฯ
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. เราให้บริการอุปกรณ์ตัวกรองมัลติเฟล็กซ์ (WDM) แบบกรองตามความยาวคลื่นที่ปรับแต่งตามแถบความยาวคลื่นเฉพาะสำหรับการใช้งานพิเศษของคุณ As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". อย่างที่คุณอาจทราบแล้วว่าระบบ GEPON นั้นทำงานบน 1310/1490 ดังนั้นสัญญาณ CATV จะถูกส่งผ่านไฟเบอร์เดียวกันโดยใช้ 1550nm และ FWDM เป็นสถานที่ซึ่ง "ผสม" ทั้งหมดนี้
การประยุกต์ใช้งาน
เข้าถึงเครือข่าย
ระบบ Metro WDM
ระบบ WDM ลากยาว
เครือข่ายองค์กร
ข้อมูลจำเพาะ
| สิ่งของ | หน่วย | พารามิเตอร์ |
| ระยะห่างช่อง | GHz | 200 |
| ช่วงความยาวคลื่น | C- หรือ L-band ITU ช่องสัญญาณ 186.6 ถึง 196.1 THz | |
| passband | GHz | ≥ +/- 33 |
| ระลอกการส่งผ่าน passband | เดซิเบล | ≤0.3 |
| การสูญเสียการแทรกการส่ง | เดซิเบล | ≤1.0 |
| ระลอกคลื่นสะท้อน passband | เดซิเบล | ≤0.2 |
| การสูญเสียการแทรกการสะท้อนกลับ | เดซิเบล | ≤0.4 |
| ส่งแยก (ช่อง adj) | เดซิเบล | ≥30 |
| การแยกส่งสัญญาณ (ไม่ใช่ adj channel) | เดซิเบล | ≥50 |
| การแยกสะท้อนแสง | เดซิเบล | ≥13 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | เดซิเบล | ≤0.2 |
| การกระจายโหมดโพลาไรซ์ | PS | ≤0.2 |
| การควบคุมทิศทาง | เดซิเบล | ≥50 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥45 |
| การจัดการพลังงานแสง | mW | ≥500 |
| โหลดแรงดึง | ยังไม่มีข้อความ | ≥5 |
| ช่วงอุณหภูมิในการทำงาน | -5 ถึง 70 | |
| ช่วงอุณหภูมิการเก็บรักษา | -40 ถึง +85 0C | |
| ประเภทไฟเบอร์ | SMF-28e | |
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | 5.5 x 34 มม |
หมายเหตุ: ข้อมูลจำเพาะทั้งหมดขึ้นอยู่กับอุปกรณ์ที่ไม่มีขั้วต่อและรับประกันมากกว่า
ความยาวคลื่นโพลาไรซ์และอุณหภูมิ
การวาดมิติ( มิลลิเมตร)
พล็อตสเปกตรัม (dB)
ข้อมูลการสั่งซื้อ
| สินค้า | ความถี่ของช่อง | หลอด | เส้นใยยาว | เชื่อมต่อ |
| 200G | ITU Grid | 1 = เส้นใย 250um | 1 = 0.5 +/- 0.1m | 0 = ไม่มีตัวเชื่อมต่อ |
| ตัวกรอง DWDM | ใน C-band | 2 = เส้นใย 900um | 2 = 1.0 +/- 0.1m | 1 = เอฟซี / UPC |
| 3 = อื่น ๆ | 3 = คนอื่น ๆ | 2 = เอฟซี / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
|
|
| ชื่อแบรนด์: | New Light |
| เลขรุ่น: | WDM |
| MOQ: | 1 |
| ราคา: | 1~30 |
| รายละเอียดการบรรจุ: | บรรจุส่งออก |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union, MoneyGram, paypal |
4 8 16 18 ช่อง FWDM กรอง WDM ท่อเหล็กอุปกรณ์สื่อสาร
1 . 1. Description ลักษณะ
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. โมดูล FTTX Filter WDM ใช้อย่างกว้างขวางใน EDFA, เครื่องขยายเสียง Raman, เครือข่าย WDM และเครื่องมือวัดไฟเบอร์ออปติกใช้เทคโนโลยี Thin Film Filter (TFF) The device combines or separates light at different wavelengths in a wide wavelength range. อุปกรณ์นี้รวมหรือแยกแสงที่ความยาวคลื่นที่แตกต่างกันในช่วงความยาวคลื่นกว้าง It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. มันสามารถขยายกำลังการผลิตของเส้นใยเดียวเพื่อให้บรรลุการสื่อสารแบบสองทิศทางเพื่อให้ใช้กันอย่างแพร่หลายในการอัพเกรดและขยายเครือข่ายออปติคอลหรือแนะนำธุรกิจใหม่ที่ครอบคลุม ฯลฯ
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. เราให้บริการอุปกรณ์ตัวกรองมัลติเฟล็กซ์ (WDM) แบบกรองตามความยาวคลื่นที่ปรับแต่งตามแถบความยาวคลื่นเฉพาะสำหรับการใช้งานพิเศษของคุณ As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". อย่างที่คุณอาจทราบแล้วว่าระบบ GEPON นั้นทำงานบน 1310/1490 ดังนั้นสัญญาณ CATV จะถูกส่งผ่านไฟเบอร์เดียวกันโดยใช้ 1550nm และ FWDM เป็นสถานที่ซึ่ง "ผสม" ทั้งหมดนี้
การประยุกต์ใช้งาน
เข้าถึงเครือข่าย
ระบบ Metro WDM
ระบบ WDM ลากยาว
เครือข่ายองค์กร
ข้อมูลจำเพาะ
| สิ่งของ | หน่วย | พารามิเตอร์ |
| ระยะห่างช่อง | GHz | 200 |
| ช่วงความยาวคลื่น | C- หรือ L-band ITU ช่องสัญญาณ 186.6 ถึง 196.1 THz | |
| passband | GHz | ≥ +/- 33 |
| ระลอกการส่งผ่าน passband | เดซิเบล | ≤0.3 |
| การสูญเสียการแทรกการส่ง | เดซิเบล | ≤1.0 |
| ระลอกคลื่นสะท้อน passband | เดซิเบล | ≤0.2 |
| การสูญเสียการแทรกการสะท้อนกลับ | เดซิเบล | ≤0.4 |
| ส่งแยก (ช่อง adj) | เดซิเบล | ≥30 |
| การแยกส่งสัญญาณ (ไม่ใช่ adj channel) | เดซิเบล | ≥50 |
| การแยกสะท้อนแสง | เดซิเบล | ≥13 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | เดซิเบล | ≤0.2 |
| การกระจายโหมดโพลาไรซ์ | PS | ≤0.2 |
| การควบคุมทิศทาง | เดซิเบล | ≥50 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥45 |
| การจัดการพลังงานแสง | mW | ≥500 |
| โหลดแรงดึง | ยังไม่มีข้อความ | ≥5 |
| ช่วงอุณหภูมิในการทำงาน | -5 ถึง 70 | |
| ช่วงอุณหภูมิการเก็บรักษา | -40 ถึง +85 0C | |
| ประเภทไฟเบอร์ | SMF-28e | |
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | 5.5 x 34 มม |
หมายเหตุ: ข้อมูลจำเพาะทั้งหมดขึ้นอยู่กับอุปกรณ์ที่ไม่มีขั้วต่อและรับประกันมากกว่า
ความยาวคลื่นโพลาไรซ์และอุณหภูมิ
การวาดมิติ( มิลลิเมตร)
พล็อตสเปกตรัม (dB)
ข้อมูลการสั่งซื้อ
| สินค้า | ความถี่ของช่อง | หลอด | เส้นใยยาว | เชื่อมต่อ |
| 200G | ITU Grid | 1 = เส้นใย 250um | 1 = 0.5 +/- 0.1m | 0 = ไม่มีตัวเชื่อมต่อ |
| ตัวกรอง DWDM | ใน C-band | 2 = เส้นใย 900um | 2 = 1.0 +/- 0.1m | 1 = เอฟซี / UPC |
| 3 = อื่น ๆ | 3 = คนอื่น ๆ | 2 = เอฟซี / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
