รายละเอียดสินค้า:
|
| วัสดุ: | โลหะ | ประเภทโหมด: | โหมดเดียว / หลายโหมด |
|---|---|---|---|
| ประเภทตัวเชื่อมต่อ: | 3.0mm | การสูญเสียการแทรก: | <0.3dB |
| ใบรับรอง: | CE, ISO, RoHS | การสูญเสียคืน: | PC≥40UPC≥50APC≥60 dB |
| แสงสูง: | ตัวเชื่อมต่อ lc ไฟเบอร์ออปติก 2.0 มม.,ตัวเชื่อมต่อไฟเบอร์ออปติก Simplex lc |
||
LC PC / APC 2.0 มม. 3.0 มม. ตัวเชื่อมต่อไฟเบอร์ออปติก simplex / duplex
ตัวเชื่อมต่อใยแก้วนำแสงเป็นจัมเปอร์ใยแก้วนำแสงที่มีความแม่นยำในตอนท้ายสองจุดเชื่อมต่อตามสื่อการส่งผ่านสามารถแบ่งออกเป็นซิลิกอนที่ใช้แสงโหมดเดียวทั่วไปจัมเปอร์มัลติโหมดและอื่น ๆ เช่นพลาสติกสำหรับสื่อการส่งใย สายจัมเปอร์ออปติก, โดยการเชื่อมต่อแบบฟอร์มโครงสร้างหัวสามารถแบ่งออกเป็น: สายจัมเปอร์ FC, จัมเปอร์ SC, สายจัมเปอร์ ST, สายจัมเปอร์ LC, สายจัมเปอร์ MTRJ, สายจัมเปอร์ MPO, สายจัมเปอร์ MPO, สายจัมเปอร์ SMA
ตัวเชื่อมต่อ lc ใยแก้วนำแสงเป็นอุปกรณ์เชิงกลที่ออกแบบมาเพื่อจัดตำแหน่งตัวเชื่อมต่อใยแก้วนำแสงมันมีปลอกเชื่อมต่อระหว่างกันที่ถือสองปลอกโลหะเข้าด้วยกัน
อะแดปเตอร์ไฟเบอร์ออปติกเป็นแบบแปลนในตัวเรือนพลาสติกอะแดปเตอร์โหมดเดียวจะใช้กับปลอกเซรามิกในขณะที่อะแดปเตอร์มัลติไฟเบอร์อยู่ในปลอกทองแดง
APC Connector เป็นตัวเชื่อมต่อไฟเบอร์ชนิดหนึ่งที่ลดการสะท้อนกลับน้อยที่สุดเนื่องจากการขัดเงาแบบมุม 5 ถึง 15 องศาใช้กับใบหน้าที่อยู่ด้านท้ายดังที่แสดงในภาพต่อไปนี้
ขั้วต่อขัดมุมควรจับคู่กับขั้วต่อขัดเงามุมอื่น ๆ เท่านั้นการผสมพันธุ์กับขั้วต่อที่ไม่มีมุมทำให้เกิดการสูญเสียการแทรกสูงมากโดยทั่วไปแล้วคอนเนคเตอร์แบบมุมมันมีการสูญเสียการแทรกสูงกว่าตัวเชื่อมแบบสัมผัสทางกายภาพที่มีคุณภาพดี
ตัวเชื่อมต่อที่มีคุณภาพ“ Ultra” อาจบรรลุการสะท้อนกลับที่เปรียบเทียบได้กับตัวเชื่อมต่อแบบมุมเมื่อทำการเชื่อมต่อ แต่การเชื่อมต่อแบบมุมทำหน้าที่รักษาการสะท้อนกลับต่ำแม้ในขณะที่เอาท์พุทจุดสิ้นสุดของไฟเบอร์ถูกตัดการเชื่อมต่อ

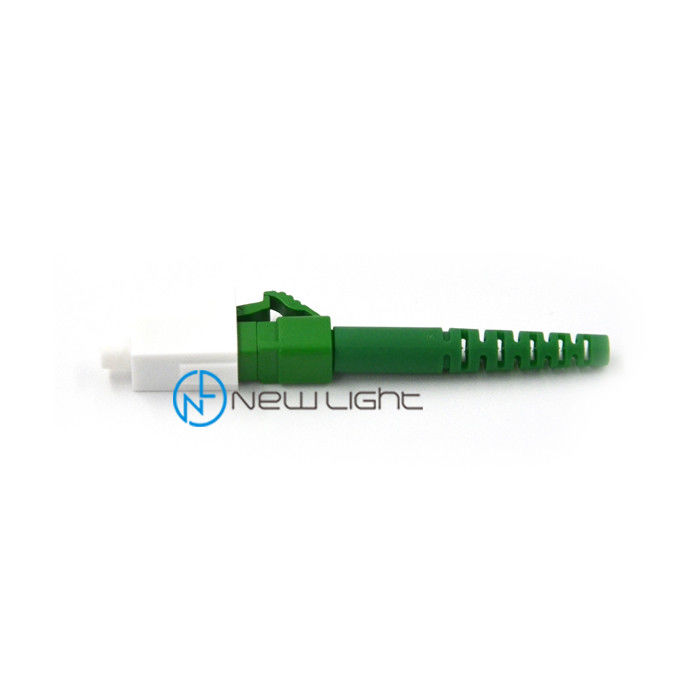

การเชื่อมต่อที่ขัดมุมมีความโดดเด่นอย่างเห็นได้ชัดโดยการใช้บูทโล่งอกสีเขียวหรือตัวเชื่อมต่อสีเขียวโดยทั่วไปจะมีการระบุชิ้นส่วนโดยการเพิ่ม“ / APC” ให้กับชื่อ
ตัวอย่างเช่นตัวเชื่อมต่อ FC แบบทำมุมอาจถูกกำหนด FC / APC, ตัวเชื่อมต่อ LC แบบทำมุมอาจถูกกำหนดให้ใช้ LC / APC เป็นต้น
ค่าของการสูญเสียคืนสำหรับตัวเชื่อมต่อ APC ที่ผ่านการแต่งงานในฟิลด์โดยทั่วไปจะมากกว่า -65 dBสำหรับการเชื่อมต่อ UPC ปกติแล้วคือ -55 dB
เมื่อตัวเชื่อมต่อไม่มีสัญญาณ - เช่นพอร์ตที่ไม่ได้ใช้ในเฟรมการกระจาย FTTP - การสูญเสียคืนสำหรับตัวเชื่อมต่อ APC คือ -65 dB หรือสูงกว่าเมื่อเปรียบเทียบกับตัวเชื่อมต่อ UPC ที่อยู่ในพื้นที่ใกล้เคียง 14 dB
คุณสมบัติ:
โหมดเดียวและมัลติโหมด
ปลอกเซอร์โคเนียหรือปลอกแขนฟอสเฟอร์สีบรอนซ์
สามารถใช้งานได้โดยไม่ต้องมีหน้าแปลนหรือมีหน้าแปลนสำหรับการพิมพ์สองด้านประหยัดพื้นที่ของแผง
พบกับ JIS5974 และมาตรฐาน bellcore GR-326
สอดคล้องกับ IEC874-14 และ IEC874-19
ชิ้นส่วนทั้งหมดสอดคล้องกับ ROHS
การสูญเสียการแทรกต่ำและการสูญเสียการสะท้อนกลับ
บู๊ทส์ในหลากหลายสี
บูต 0.9 / 2.0 / 3.0 มม
เสื้อ
การใช้งาน:
►เครือข่ายท้องถิ่น
►เครือข่ายประมวลผลข้อมูล
►แอปพลิเคชันการกระจาย
►การกระจายอาคารสถานที่
►อุปกรณ์ทดสอบและห้องปฏิบัติการ
สะดวกในการใช้
| ประเภทตัวเชื่อมต่อ | โหมดเดียว / มัลติโหมด |
| สี | ฟ้าเขียว |
| สายเคเบิล | 0.9 / 2.0 / 3.0 |
คุณสมบัติ:
--- การสูญเสียการแทรกต่ำและการสูญเสียการสะท้อนกลับ
--- พื้นผิวปลายเฟอร์รารี pre-domed
--- ปุ่มต่อต้านการหมุนที่แม่นยำ
--- ตัวเรือนทองเหลืองชุบนิกเกิล
--- รองเท้าบูทสไตล์ Telcordia
--- ปลอกโลหะเซรามิกลอยฟรี
พารามิเตอร์
| ชื่อผลิตภัณฑ์ | ตัวเชื่อมต่อ ST ไฟเบอร์ออปติก OEM / ODM 3.0mm สำหรับสายแพทช์การกระจายในร่ม |
| ประเภทโหมด | โหมดเดียว / หลายโหมด |
| เส้นผ่าศูนย์กลางสายเคเบิล | 0.9 / 2.0 / 3.0 มม |
| การสูญเสียการแทรก | ≤ 0.3dB (การสูญเสียการแทรกต่ำสามารถ≤ 0.35dB) |
| การสูญเสียคืน | ≥60 dB |
| ความยาวของคลื่น | 1310/1550 |
| วัสดุปลอกโลหะ | เซรามิค |
| อุณหภูมิโอเปอเรเตอร์ | -40 ~ + 85 ℃ |
| OEM / ODM | ยอมรับได้ |
| การประกัน | 3 ปีหลังคลอด |
| เวลาจัดส่ง | 2-15 วันทำการ (ตามปริมาณของคุณ) |
เชื่อมต่อมากขึ้นสำหรับการอ้างอิง
| ประเภทตัวเชื่อมต่อ | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| ประเภทโหมด | โหมดเดียวหรือมัลติโหมด |
| สายเคเบิลชนิด | 0.9 / 2.0 / 3.0 มม |
วิธีสั่งซื้อ
1. ประเภทตัวเชื่อมต่อ: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. ประเภทโหมด: โหมดเดียว (UPC และ APC) / โหมดหลาย (PC)
3. เส้นผ่านศูนย์กลางของสายเคเบิล: 0.9 / 2.0 / 3.0 มม. (สามารถกำหนดขนาดอื่น ๆ ได้)
4. วัสดุเคลือบผิว: PVC / LSZH
5. จำนวนเส้นใย: ง่าย / เพล็กซ์ / 4 core / 6core / 8 core / 12 core / 24core / 48 core / 96 core และอื่น ๆ
6. ประเภทสายเคเบิล: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. ความยาวสายแพทช์: ตามความต้องการของคุณ
8. ตัวเชื่อมต่อ MPO / MTP ควรแจ้งให้เราทราบว่าวิธีใด (ชนิด A / ประเภท B / ประเภท C) ชายหรือหญิงจำนวนเส้นใย (4/8/12/16/24/32 ไฟเบอร์)
