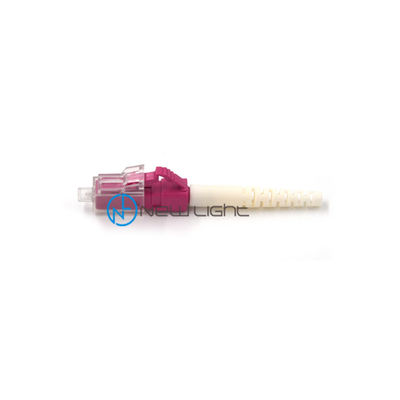

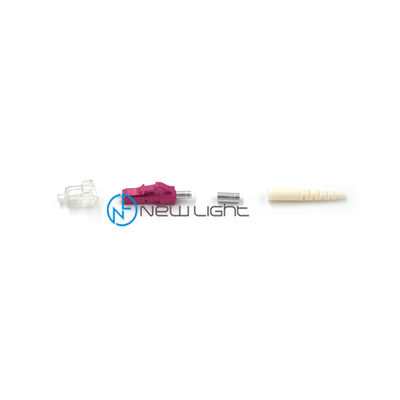

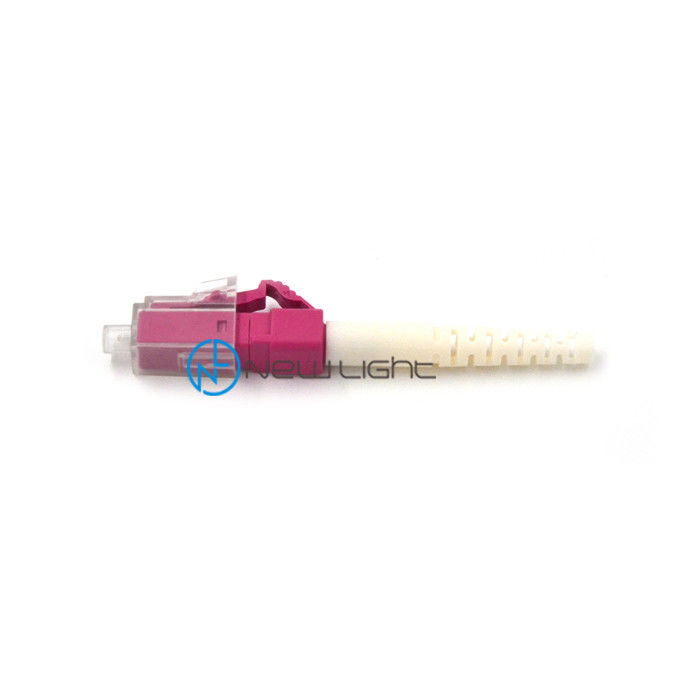

Multimode LC SX 0.9mm 2.0mm Fiber Optic Connectors

Simplex duplex LC SX 0.9mm 2.0mm 3.0mm multimode fiber optic connectors

ขั้วต่อ LC ก่อนLC (Lucent Connector) ได้รับการพัฒนาครั้งแรกโดย Lucent Technologies เพื่อตอบสนองความต้องการของลูกค้าหลักสำหรับตัวเชื่อมต่อที่สูญเสียการแทรกเล็กและน้อยจากนั้นการออกแบบ LC ได้รับการกำหนดมาตรฐานใน EIA / TIA-604–10 และเสนอโดยผู้ผลิตรายอื่นขนาดปลอกของขั้วต่อ LC คือ 1.25 มม. ครึ่งหนึ่งของขนาดของปลอกขั้วต่อ SCขั้วต่อ LC ได้รับการจัดอันดับสำหรับรอบการผสมพันธุ์ 500 รอบและการสูญเสียการแทรกโดยทั่วไปคือ 0.25 dBมีเหตุผลที่ชัดเจนว่าขั้วต่อ LC เป็นประเภทตัวเชื่อมต่อที่ต้องการสำหรับเครือข่ายประสิทธิภาพสูงคอนเนคเตอร์ LC มีขนาดเล็กยืมโครงสร้างแบบแขนแยกและปลอกโลหะทรงกระบอก (โดยปกติจะเป็นเซรามิก) จากขั้วต่อ SC และสามารถมีการออกแบบแบบกดและสลักเพื่อให้มีเสถียรภาพในการดึงในที่ยึดชั้นวางระบบ

ST / PC ST / UPC ST / APC Simplex Duplex Single mode Multimode Fiber Optic Patch Cord ได้รับการออกแบบให้มีขั้วต่อแบบไฮบริดหรือแบบเดี่ยวประสิทธิภาพสูงและใช้สำหรับแอปพลิเคชันเครือข่ายประสิทธิภาพทางแสงได้รับการทดสอบ 100% (การสูญเสียการแทรกความยาวที่ลูกค้าระบุและการสูญเสียผลตอบแทน)สายแพทช์ไฟเบอร์ออปติกนี้มีให้เลือกหลายสีเช่นเหลืองส้มอควาหรือม่วงและสีอื่น ๆ ตามคำขอแจ็คเก็ตด้านนอกของสายเคเบิลมีให้เลือกใช้แบบ PVC, Low Smoke Zero Halogen (LSZH) และ PC, UPC, APC connectorมีความเป็นศูนย์กลางสูงของปลอกโลหะเซรามิก 0.098 นิ้ว (2.5 มม.) สำหรับปลอกเซรามิก FC, ST, SC และ 0.049 นิ้ว (1.25 มม.) สำหรับ LC และ MUให้ความพึงพอใจของลูกค้า

ตัวเชื่อมต่อไฟเบอร์ออปติกใช้ที่ปลายทั้งสองข้างของจัมเปอร์ไฟเบอร์เพื่อให้เกิดการเชื่อมต่อข้ามกันของเส้นใยมีตัวเชื่อมต่อหลายประเภทที่พัฒนาขึ้นสำหรับสายจัมเปอร์ไฟเบอร์ออปติกตัวอย่างเช่นเครือข่ายโหมดเดียวได้ใช้ตัวเชื่อมต่อ FC หรือ SC ในสัดส่วนเดียวกันกับ ST และ SC ในการติดตั้งหลายโหมดในการเลือกสายแพทช์ไฟเบอร์ออปติกที่เหมาะสมขั้วต่อไฟเบอร์ออปติกเป็นปัจจัยที่สำคัญมากที่ต้องพิจารณาขั้วต่อ LC เป็นประเภทตัวเชื่อมต่อทั่วไปที่ใช้ในสายจัมเปอร์ไฟเบอร์ออปติกสายแพทช์ไฟเบอร์ LC ถึง LC เป็นสายแพทช์ที่สิ้นสุดที่ปลายทั้งสองด้านด้วยขั้วต่อ LCข้อความต่อไปนี้แสดงรายละเอียดเกี่ยวกับสายแพทช์ไฟเบอร์ LC ถึง LC

การปฏิบัติตามมาตรฐาน

.Telcordia (เดิมชื่อ Bellcore) GR-326-CORE ข้อกำหนดทั่วไปสำหรับโหมดเดี่ยว
ขั้วต่อออปติคัลและชุดจัมเปอร์
.ข้อกำหนดทั่วไปของ IEC 874-1 สำหรับขั้วต่อและสายเคเบิลใยแก้วนำแสง
.ANSI / TIA-568-C.3, ISO / IEC 11801 2nd Ed., CENELEC EN 50173, UL94V-0
.อัตราการทนไฟของสายเคเบิล: มาตรฐาน OFNR หรือ IEC60332-3

คุณสมบัติ

.ทดสอบประสิทธิภาพออปติคอล 100% (การสูญเสียการแทรก
ลูกค้าระบุความยาวและการสูญเสียผลตอบแทน)
.สีมาตรฐานคือเหลืองส้มน้ำหรือม่วง
สีอื่น ๆ ตามคำขอ
.เสื้อนอกสายเคเบิลมีจำหน่ายใน PVC, Low Smoke Zero Halogen (LSZH)
.มีประเภทตัวเชื่อมต่อ PC, UPC, APC
.ปลอกโลหะเซรามิกความเข้มข้นสูง 2.5 มม. สำหรับ FC, ST, SC
และปลอกเซรามิก 1.25 มม. สำหรับ LC และ MU
.มีจำหน่ายใน G652D, G657A, OM1, OM2, OM3 และ OM4
.เครื่องหมายตำแหน่ง A / ตำแหน่ง B
.มีให้เลือกขนาด 0.9 มม. 1.6 มม. 2.0 มม. 3.0 มม

การประยุกต์ใช้งาน

· CATV
·การยุติอุปกรณ์ที่ใช้งานอยู่
·เครือข่ายโทรคมนาคม
·เมโทร
·เครือข่ายท้องถิ่น (LAN)
·เครือข่ายการประมวลผลข้อมูล
· อุปกรณ์ทดสอบ
·การติดตั้งที่แม่นยำ
·เครือข่ายบริเวณกว้าง (WANs)
·อุตสาหกรรมการแพทย์และการทหาร

ลักษณะเฉพาะ

·การสูญเสียการแทรกต่ำและการสะท้อนกลับ
·โครงสร้างชิ้นเดียวและการออกแบบป้องกันการดึง
·ปลอกโลหะเซรามิกก่อนรัศมีลอยฟรี
·ปุ่มป้องกันการหมุนที่แม่นยำและตัวป้องกันการกัดกร่อน
·ประเภทและสีการบูตที่หลากหลาย

APC Connector เป็นขั้วต่อไฟเบอร์ชนิดหนึ่งที่ลดการสะท้อนย้อนกลับให้น้อยที่สุดเนื่องจากใช้ขัดมุม 5 °ถึง 15 °กับส่วนท้ายเหมือนภาพประกอบในภาพต่อไปนี้

ควรจับคู่ขั้วต่อขัดมุมกับขั้วต่อขัดมุมอื่น ๆ เท่านั้นการจับคู่กับขั้วต่อแบบไม่ขัดมุมทำให้สูญเสียการแทรกสูงมากโดยทั่วไปขั้วต่อแบบขัดมุมจะมีการสูญเสียการแทรกสูงกว่าตัวเชื่อมต่อแบบตรงคุณภาพดี
ตัวเชื่อมต่อคุณภาพ "Ultra" อาจให้การสะท้อนกลับที่เทียบเท่ากับขั้วต่อที่ทำมุมได้เมื่อเชื่อมต่อ แต่การเชื่อมต่อแบบมีมุมจะรักษาการสะท้อนกลับที่ต่ำแม้ว่าปลายเอาต์พุตของเส้นใยจะถูกตัดการเชื่อมต่อ

การเชื่อมต่อแบบขัดเงามีความโดดเด่นอย่างเห็นได้ชัดโดยการใช้บูตสีเขียวเพื่อลดความเครียดหรือตัวเชื่อมต่อสีเขียวโดยทั่วไปส่วนต่างๆจะถูกระบุโดยการเพิ่ม“ / APC” เข้าไปในชื่อ
ตัวอย่างเช่นตัวเชื่อมต่อ FC ที่ทำมุมอาจถูกกำหนดให้เป็น FC / APC ตัวเชื่อมต่อ LC แบบทำมุมอาจถูกกำหนดให้เป็น LC / APC เป็นต้น

โดยทั่วไปมูลค่าของการสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC ที่เชื่อมต่อในฟิลด์จะมากกว่า -65 dBสำหรับการเชื่อมต่อ UPC โดยปกติจะอยู่ที่ -55 dB
เมื่อไม่มีการเชื่อมต่อตัวเชื่อมต่อเช่นพอร์ตที่ไม่ได้ใช้ในเฟรมการกระจาย FTTP การสูญเสียผลตอบแทนสำหรับตัวเชื่อมต่อ APC คือ -65 dB หรือสูงกว่าเมื่อเทียบกับตัวเชื่อมต่อ UPC ที่จะอยู่ในย่าน 14 dB

คุณสมบัติ:

►สอดคล้องกับ IEC 61754-20 และ TIA 604-2

►การสูญเสียการแทรกต่ำและการสะท้อนกลับ

►ที่อยู่อาศัยรูปดาบปลายปืนเพื่อการยกเลิกที่ง่าย

►ตัวเครื่องทองเหลืองชุบนิกเกิล

►ปลอกโลหะเซรามิกเซอร์โคเนียพร้อมผิว PC ระดับไฮเอนด์

► RoHS, REACH SvHC ตาม

การใช้งาน:

►เครือข่ายท้องถิ่น

►เครือข่ายการประมวลผลข้อมูล

►แอปพลิเคชันการจัดจำหน่าย

►การกระจายสถานที่

►อุปกรณ์ทดสอบและห้องปฏิบัติการ

สะดวกในการใช้

พารามิเตอร์

ตัวเชื่อมต่อเพิ่มเติมสำหรับการอ้างอิง

วิธีการสั่งซื้อ

1. ประเภทตัวเชื่อมต่อ: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. ประเภทโหมด: โหมดเดียว (UPC และ APC) / โหมดหลาย (PC)
3. เส้นผ่านศูนย์กลางของสายเคเบิล: 0.9 / 2.0 / 3.0 มม. (สามารถกำหนดเส้นผ่านศูนย์กลางอื่น ๆ ได้)
4. วัสดุเคลือบ: PVC / LSZH
5. จำนวนเส้นใย: ง่าย / ดูเพล็กซ์ / 4 คอร์ / 6 คอร์ / 8 คอร์ / 12 คอร์ / 24 คอร์ / 48 คอร์ / 96 คอร์และอื่น ๆ
6. ประเภทสายเคเบิล: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. ความยาวสายแพทช์: ตามความต้องการของคุณ
8. ขั้วต่อ MPO / MTP ควรแจ้งให้เราทราบว่าวิธีใด (ประเภท A / ประเภท B / C) ชายหรือหญิงจำนวนเส้นใย (4/8/12/16/24/32 เส้นใย)
