รายละเอียดสินค้า:
|
ตัวเชื่อมต่อ: | MPO / MTP | ประเภทตัวเชื่อมต่อ: | MPO/SC |
---|---|---|---|
อุณหภูมิในการทำงาน: | -40℃ ~ +80℃,40~+85 | การสูญเสียการแทรก: | Standard Loss และ Elite |
พิมพ์: | หลายโหมด | การประกัน: | 1 ปี |
วัสดุ: | พลาสติกและอลูมิเนียมอัลลอยด์ | ความยาวคลื่น: | 850nm / 1310nm / 1550nm |
ความจุ: | SC สูงสุด 12core/LC สูงสุด 24core | ||
แสงสูง: | โมดูลคาสเซ็ตต์อาร์เรย์ MPO 24f,โมดูลเทปคาสเซ็ต SM MM MPO,โมดูลคาสเซ็ตต์ MPO MTP Fanout |

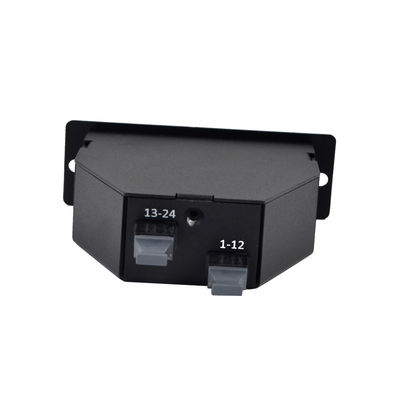

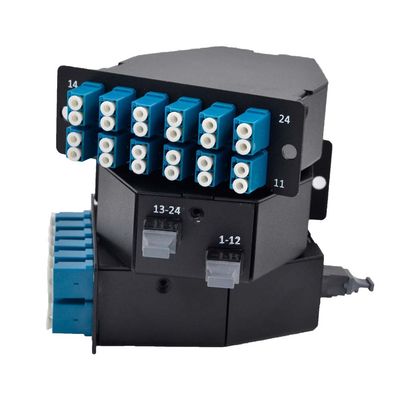

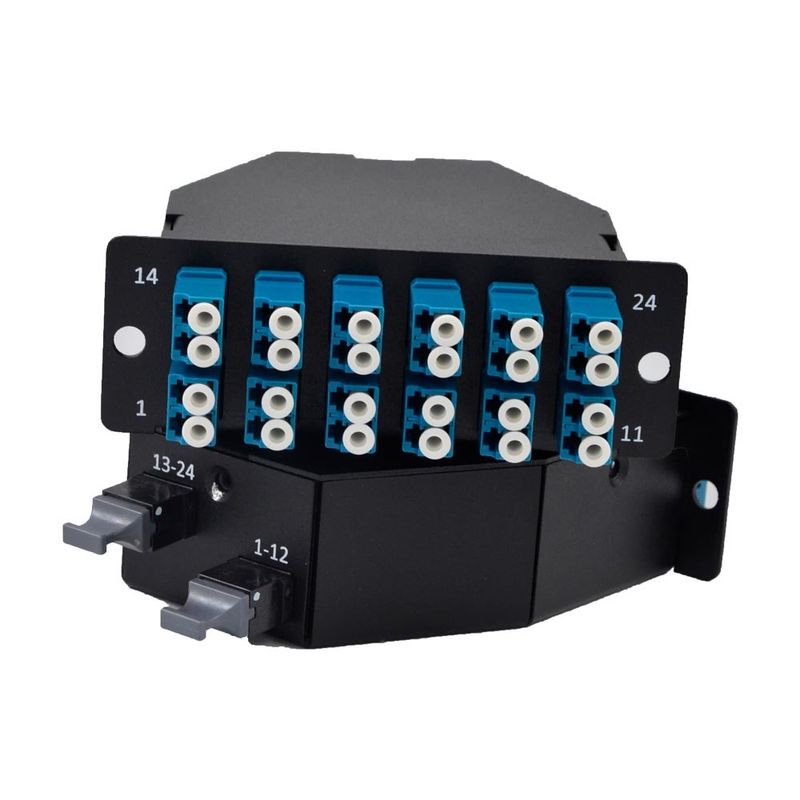

การสูญเสียต่ำ SM / MM 24 ไฟเบอร์อาร์เรย์ elite MPO / MTP Fanout cassette module
คำอธิบายของโมดูลเทปคาสเซ็ต MPO / MTP Fanout
โมดูลเทปคาสเซ็ต MPO / MTP ให้การเปลี่ยนแปลงที่ปลอดภัยระหว่างตัวเชื่อมต่อแบบแยก MPO / MTP และ LC หรือ SCให้ประสิทธิภาพที่รวดเร็วและเชื่อถือได้ในการปรับใช้พอร์ตไฟเบอร์ 24 LC หรือ 12 SC ในโมดูลเดียว โมดูลสามารถติดตั้งในแชสซีแบบหลายช่องขนาด 1U หรือ 4U 19”มีให้เลือกทั้งแบบ Multi-mode และ Single-mode
คุณสมบัติของโมดูลเทปคาสเซ็ต MPO / MTP Fanout
ความหนาแน่นสูงและการออกแบบขนาดเล็ก ติดตั้งง่าย และรวดเร็ว.
มีจำหน่ายในรุ่นไฟเบอร์ 12/24/48
การเชื่อมต่อภาคสนามด้วยคุณภาพที่รับประกันและลดความยุ่งยากในการกำหนดเส้นทางไฟเบอร์
การจัดการระบบแบบแยกส่วน การกำหนดค่าใหม่อย่างง่ายดายสำหรับการย้าย การเพิ่ม และการเปลี่ยนแปลง
ปรับแต่งขั้วไฟเบอร์ในโมดูล
การใช้งานโมดูลเทปคาสเซ็ต MPO / MTP Fanout
โครงสร้างพื้นฐานของศูนย์ข้อมูล
การจัดการไฟเบอร์ความหนาแน่นสูง
เครือข่ายโทรคมนาคมและเครือข่ายบรอดแบนด์ / CATV
พื้นที่ LAN/WAN
อะแดปเตอร์ชาย MPO ของ โมดูลเทปคาสเซ็ต MPO / MTP Fanout
วัสดุ: โพลีบิวทิลีนเทเรฟทาเลต (PBT)
สีดำ
รอบการผสมพันธุ์: 1,000 รอบการผสมพันธุ์
ฝาครอบกันฝุ่น: TPR
สีดำ
การสูญเสียการแทรก: <0.5dB
วัสดุของ โมดูลเทปคาสเซ็ต MPO / MTP Fanout:
ตลับเทปคาสเซ็ท:
วัสดุ: อลูมิเนียมอัลลอยด์
การตกแต่งพื้นผิว: ผงเคลือบสีดำ
จำนวนไฟเบอร์ | 12 / 24 | โหมดไฟเบอร์ | OM3 50/125 ไมโครเมตร |
ประเภทคอนเนคเตอร์ด้านหน้า | 12 LC UPC ดูเพล็กซ์ | ประเภทขั้วต่อด้านหลัง | 1x MPO UPC ชาย (ปักหมุด) |
อะแดปเตอร์ MPO | คีย์ขึ้นไปยังคีย์ลง | ไฟเบอร์กลาส | คอร์นนิ่ง ClearCurve® |
การสูญเสียการแทรก | MPO≤0.35 dB, LC≤0.2 dB | ผลตอบแทนขาดทุน | MPO≥20 dB, LC≥30 dB |
อุณหภูมิในการทำงาน | 0 °C ถึง 70 °C | อุณหภูมิในการจัดเก็บ | -40°C ถึง 75°C |
ขนาด (สxกxล) | 1.38''x4.29''x4.64'' (35x109x118 มม.) | แอปพลิเคชัน | การจับคู่สำหรับประเภท AF Cassette |
คุณสมบัติประสิทธิภาพ ของ โมดูลเทป MTP / MPO :
ขั้วต่อด้านหน้า | LC/SC เพล็กซ์ |
วัสดุของปลอกแขน | เซรามิกเซอร์โคเนีย |
การสูญเสียการแทรก | มัลติโหมด: UPC ≤0.2dB โหมดเดี่ยว: APC ≤0.3dB UPC ≤0.2dB |
ผลตอบแทนขาดทุน | มัลติโหมด: UPC ≥30dB โหมดเดี่ยว: APC ≥60dB UPC ≥50dB |
ภาพประกอบขั้วของ เทปคาสเซ็ทโหมดเดียว :
กล่าวอย่างง่าย ๆ ตัวเชื่อมต่อ MTP® ตามที่ US Conec อธิบายไว้คือ "ตัวเชื่อมต่อ MPO ประสิทธิภาพสูงพร้อมการปรับปรุงผลิตภัณฑ์ทางวิศวกรรมที่หลากหลาย ปรับปรุงประสิทธิภาพทางแสงและทางกลเมื่อเปรียบเทียบกับตัวเชื่อมต่อ MPO ทั่วไป"ตัวเชื่อมต่อ MTP® และ MPO เข้ากันได้อย่างสมบูรณ์
MTP เป็นแบรนด์ของคอนเน็กเตอร์ Conec ของสหรัฐอเมริกาและแบรนด์ MTP® เป็นไปตามมาตรฐาน IEC 61754-7 และ TIA 604-5 – ประเภท MPO อย่างสมบูรณ์
ข้อดีและความแตกต่างบางประการระหว่างตัวเชื่อมต่อ MTP® และ MPO ได้แก่:
