รายละเอียดสินค้า:
|
ประเภทตัวเชื่อมต่อ: | SC / E2000 / FC / ST | ประเภทโหมด: | SM / MM |
---|---|---|---|
สีของสายเคเบิล: | 12 สี | เส้นผ่านศูนย์กลางของสายเคเบิล: | 3.0mm |
ความยาวสายเคเบิล: | สามารถปรับแต่งได้ | การสูญเสียการแทรก: | ≤0.5dB |
ผลตอบแทนขาดทุน: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
แสงสูง: | สายเคเบิล OS2 MPO MTP,สายเคเบิล MPO MTP,สายแพทช์ MPO MTP 3.0 มม |

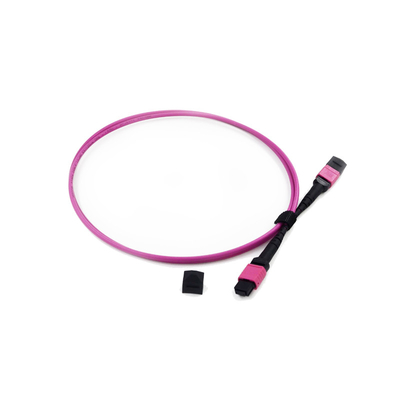

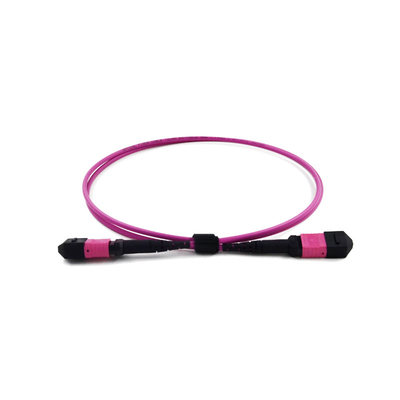

สายเคเบิล MPO MTP ตัวเมีย OS2 (9/125) 12 สายแพทช์มัลติไฟเบอร์
ภาพรวมของmtp สายเคเบิลใยแก้วนำแสง
อธิบาย MPO 12 ตัวเชื่อมต่อไฟเบอร์และขั้ว ?
ขั้วของสายเคเบิลที่รู้จักมีสามประเภทดูด้านล่างโดยอ้างอิงถึงการตั้งชื่อตำแหน่งไฟเบอร์ในขั้วต่อ
ประเภท A มีไฟเบอร์ 1 เชื่อมต่อกับไฟเบอร์ 1, 2 ถึง 2, 3 ถึง 3 เป็นต้น
Type B มีไฟเบอร์ 1 เชื่อมต่อกับไฟเบอร์ 12, 2 ถึง 11, 3 ถึง 10 เป็นต้น
Type C มีไฟเบอร์ 1 เชื่อมต่อกับไฟเบอร์ 2, 2 ถึง 1, 3 ถึง 4 และ 4 ถึง 3 และต่อไปเรื่อย ๆ โดยไฟเบอร์ทำงานเป็นคู่
แอปพลิเคชัน
สายเคเบิลชนิดใดที่ใช้กับขั้วต่อ MTP (MPO)
การก่อสร้างสายเคเบิล
สายเคเบิล MPO มักใช้ในแอปพลิเคชันศูนย์ข้อมูลแอปพลิเคชันเหล่านี้มักใช้สายเคเบิลจำนวนมากและมีพื้นที่จำกัดสิ่งนี้นำไปสู่การยอมรับของผู้ผลิตส่วนใหญ่ที่ใช้สายเคเบิลขนาดเล็ก เบา และยืดหยุ่นได้ ซึ่งเรียกว่าสายเคเบิลไมโครหรือไมโครคอร์โครงสร้างมีเส้นใยบัฟเฟอร์ 250um เส้นใยอะรามิดที่มีความแข็งแรง และปลอกหุ้มด้านนอกแบบเดี่ยวหรือคู่
มีจำหน่ายในคอร์นับตั้งแต่ 8 ถึง 144 คอร์ไฟเบอร์ โดยทั่วไปแล้วสายเคเบิลจะถูกสร้างขึ้นโดยใช้ไฟเบอร์ 8 ยูนิตหรือยูนิตย่อยไฟเบอร์ 12 ยูนิตซึ่งอยู่ในปลอกหุ้มด้านนอกหมายเหตุ – โดยทั่วไปแล้ว 8 ถึง 24 คอร์ไม่ต้องการปลอกหุ้มด้านนอก เนื่องจากเส้นใยทั้งหมดอยู่ภายในหน่วยเดียวโครงสร้างสายเคเบิลนี้ช่วยลดพื้นที่ได้ประมาณ 65% เมื่อเทียบกับสายเคเบิลแบบบัฟเฟอร์แน่นหรือท่อหลวมแบบเดิมๆ และน้ำหนักที่ลดลงใกล้เคียงกันสายเคเบิลยังมีรัศมีการโค้งงอที่เล็กกว่า และปัจจัย 3 ประการนี้ทำให้สายเคเบิลนี้เป็นตัวเลือกที่ดีที่สุดสำหรับการใช้งานไฟเบอร์ความหนาแน่นสูง ส่วนใหญ่เป็นเพราะสามารถติดตั้งสายเคเบิลได้มากขึ้นต่อตู้ / ถาดสายเคเบิล
แกนแก้ว
ในขณะที่โครงสร้างสายเคเบิลมีความคล้ายคลึงกันในผู้ผลิตหลายราย แต่แกนแก้วที่ใช้แตกต่างกันไปมีผู้ผลิตแกนใยแก้วรายใหญ่ประมาณ 5 ราย และแม้ว่าทั้งหมดจะผลิตตามมาตรฐานสากลของ OM3, OM4, OS2 (โหมดเดียว), G657.A1 และ G657.A2 (โหมดโค้งเดียวที่ไม่ไวต่อการโค้งงอ) แต่ประสิทธิภาพของแก้วก็แตกต่างกัน
สายเคเบิล MPO ส่วนใหญ่จะใช้ภายในแอปพลิเคชันที่มีอัตราข้อมูลสูงสำหรับการเชื่อมต่อโดยตรงสั้นๆ อย่างง่าย แบรนด์ของแก้วที่ใช้จะทำให้ประสิทธิภาพแตกต่างกันเล็กน้อยอย่างไรก็ตาม เครือข่ายมีความซับซ้อนมากขึ้นและแนะนำช่องทางที่ยาวขึ้นสำหรับแบรนด์แก้วและการสร้างสายเคเบิลกลายเป็นปัจจัยจำกัดประสิทธิภาพ
ข้อมูลสินค้า
จำนวนไฟเบอร์ | 12 | โหมดไฟเบอร์ | 9/125μm |
ตัวเชื่อมต่อ Type1 | LC | ขั้วต่อ Type2 | ไม่สิ้นสุด |
โหมดไฟเบอร์ | SM | ความยาวฝ่าวงล้อม | 1.5m |
ความยาวคลื่น | 1310/1550nm | วัสดุแจ็คเก็ต | พีวีซี/LSZH |
การสูญเสียการแทรก | ≤0.25dB | ความสามารถในการทดแทนกันได้ | ≤0.2dB |
ผลตอบแทนขาดทุน | ≥50dB | การสั่นสะเทือน | ≤0.2dB |
อุณหภูมิในการทำงาน | -40~75°C | อุณหภูมิในการจัดเก็บ | -45~85°C |
ข้อกำหนดทางเรขาคณิต (สำหรับการทดสอบอินเตอร์เฟอโรมิเตอร์แบบ 3 มิติเท่านั้น)
พิมพ์ | จุดยอดออฟเซ็ต (อืม) | รัศมีความโค้ง (มม.) | ความสูง Feber (นาโนเมตร) | ออฟเซ็ตมุม (°) |
2.5 มม. UPC | ≤50 | 10~25 | (-50, +50) | ไม่มี |
2.5mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
UPC . 1.25 มม | ≤50 | 7~25 | (-50, +50) | ไม่มี |
1.25mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
Sketch Map (ขั้วต่อ LC และสาย 12 สี)
ปากซิ่ง
เราจะบรรจุด้วยถุง OPP และกล่องกระดาษด้านนอกเพื่อป้องกันสินค้าไม่เสียหายเมื่อจัดส่ง
เอฟคิวเอ
1. ถาม :คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิตในเซินเจิ้น ประเทศจีน
2. ถาม :อะไรคือขั้นต่ำของคุณ?
ตอบ: ขั้นต่ำสามารถเป็นได้ 1 ชิ้น แต่เราไม่แนะนำให้สั่งซื้อ 1 ชิ้นเพราะต้นทุนจะสูงขึ้นเพื่อให้ราคาสูงกว่างบประมาณของคุณ
3. ถาม :ราคาเท่าไหร่ ?
ตอบ: ราคาเป็นไปตามปริมาณของคุณหลังจากที่คุณแจ้งให้เราทราบปริมาณของคุณ เราจะเสนอราคาที่ดีที่สุดสำหรับคุณปริมาณมากจะได้รับราคาที่แข่งขันได้มาก
4. ถาม:คุณสามารถเสนอราคา FOB ได้หรือไม่?
A : ใช่เราทำได้ แต่เนื่องจากขนาดและน้ำหนักไม่ใหญ่ ส่วนใหญ่จะจัดส่งทางอากาศ DHL, TNT, UPC, FEDEX ฯลฯจึงเป็นเรื่องยากที่จะทำราคา FOBวิธีที่ดีที่สุดคือแจ้งให้เราทราบรายละเอียดข้อกำหนดและปริมาณของคุณ เราจะเสนอค่าขนส่งพร้อมราคาผลิตภัณฑ์สำหรับการอ้างอิงของคุณ
เรามีนักบันทึกราคาที่แข่งขันได้มากหากปริมาณของคุณมีขนาดใหญ่และมีกล่องกระดาษหลายสิบกล่อง เราสามารถคำนวณค่าขนส่งทางทะเลเพื่อเป็นข้อมูลอ้างอิงของคุณได้
ราคา EXW หรือราคา CFR จะดีกว่า.คุณสามารถติดต่อเราเพื่อขอคำแนะนำเพิ่มเติมหากต้องการ
5. ถาม:คุณภาพของคุณเป็นอย่างไร?
ตอบ: การผลิตของเราเป็นไปตามมาตรฐาน IEC การผลิตมาตรฐานยุโรป เกือบปิดการประชุมเชิงปฏิบัติการที่ปราศจากฝุ่นนำเข้าอุปกรณ์การผลิตและอุปกรณ์ควบคุมคุณภาพโดยเฉพาะอุปกรณ์ MTP Daisi

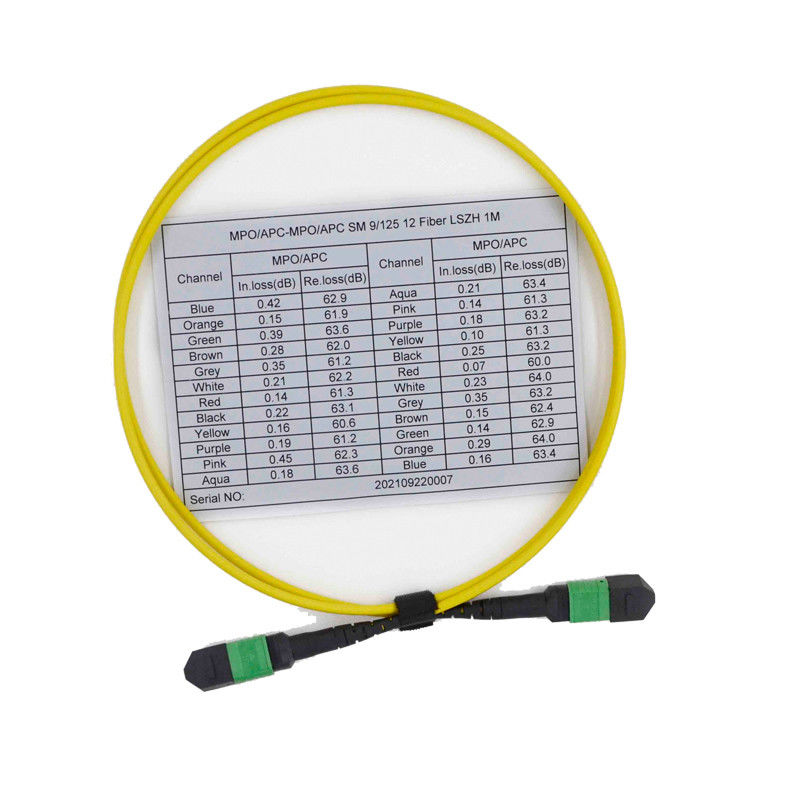

ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบก่อนส่งมอบ 100%
6. ถาม :เวลานำของคุณคืออะไร?
ตอบ: เรามีโรงงานสามแห่งในประเทศจีนโรงงานหนึ่งแห่งสำหรับการผลิตสายเคเบิลใยแก้วนำแสง สองโรงงานสำหรับสายแพทช์, PLC, ODF, อะแดปเตอร์, ตัวลดทอน ฯลฯ
สำหรับสายแพทช์ไฟเบอร์ออปติก ระยะเวลารอคอยอาจอยู่ที่ 2 -3 วันสำหรับ 5000 ชิ้นสินค้าปกติเรามีในสต็อกเราสามารถจัดการกับคำสั่งเร่งด่วนสำหรับคุณข้อมูลเพิ่มเติม คุณสามารถติดต่อเราได้
7. ถาม :การรับประกันของคุณคืออะไร?
A : สำหรับสายแพทช์ เรามีการรับประกัน 2 ปีตั้งแต่จัดส่ง แต่จะรับผิดชอบเฉพาะความเสียหายที่ไม่ใช่เทียมเท่านั้นสำหรับความเสียหายเทียม เราสามารถซ่อมแซมให้คุณฟรี แต่ค่าขนส่งจะจ่ายโดยคุณ
8. ถาม :บรรจุภัณฑ์ของคุณคืออะไร?
A : เราใช้แพคเกจการส่งออกระหว่างประเทศแนบผลิตภัณฑ์ต่าง ๆ สำหรับการอ้างอิงของคุณนอกจากนี้เรายังสามารถพิมพ์โลโก้ของคุณลงบนบรรจุภัณฑ์ได้
9. ถาม:คุณสามารถทำ OEM / ODM ได้หรือไม่?
ตอบ: ใช่เราทำได้เราเป็นผู้ผลิตผลิตภัณฑ์ทั้งหมดยอมรับ OEM / ODMเราสามารถลงนามในข้อตกลงการรักษาความลับ
10. ถาม:ฉันขอตัวอย่างได้ไหม
ตอบ: ขึ้นอยู่กับผลิตภัณฑ์สำหรับอะแดปเตอร์, ตัวลดทอน, สายแพทช์, ผมเปีย เราสามารถจัดเตรียมตัวอย่างให้คุณได้ฟรีแต่ค่าขนส่งคืนโดยด้านข้างของคุณ
สำหรับผลิตภัณฑ์ที่มีมูลค่าสูง เราไม่สามารถเสนอให้ฟรี ค่าตัวอย่างและค่าขนส่งที่ชำระคืนก่อน หลังจากที่คุณสั่งซื้อ ค่าตัวอย่างจะถูกส่งคืน
11. ถาม:ฉันจะสั่งซื้อได้อย่างไร
ตอบ: 1. ส่งอีเมลถึงเราหรือส่งคำถามแจ้งให้เราทราบชื่อผลิตภัณฑ์ ข้อมูลจำเพาะโดยละเอียด ปริมาณระบุที่อยู่รับของคุณหากคุณต้องการให้เราคิดค่าขนส่งสำหรับคุณ
2. หลังจากที่เราทราบความต้องการของคุณแล้วจะเสนอราคาที่ดีที่สุดสำหรับคุณพร้อมเวลานำราคาเป็นไปตามปริมาณของคุณ
3. เมื่อคุณยอมรับใบเสนอราคา เราจะจัดทำใบแจ้งหนี้ Profoma ด้วยบัญชีธนาคารของเรา
4. เราจะจัดเตรียมการผลิตให้กับคุณหลังจากที่เราได้รับการชำระเงินแล้ว
5. ก่อนที่เราจะจัดส่งจะยืนยันการรับข้อมูลกับคุณอีกครั้ง และจะส่งหมายเลขติดตามให้คุณหลังการจัดส่ง
6. เราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณสำหรับความร่วมมือระยะยาว
12. ถาม:เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: T / T, Western Union, Paypal, MoneyGram พร้อมกันสำหรับจำนวนมากสามารถฝากเงินล่วงหน้า 50% ยอดคงเหลือ 50% จ่ายก่อนส่งมอบ
