รายละเอียดสินค้า:
|
| ประเภทตัวเชื่อมต่อ: | MTP | ประเภทโหมด: | MM/SM |
|---|---|---|---|
| สีของสายเคเบิล: | 8/12 | เส้นผ่านศูนย์กลางของสายเคเบิล: | 3.0mm 0.9mm |
| ความยาวสายเคเบิล: | 15ม./5ม./10ม | การสูญเสียการแทรก: | ≤0.35dB |
| ผลตอบแทนขาดทุน: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| แสงสูง: | การสูญเสียการแทรกต่ำ MPO MTP Cassette,3.0mm MPO ถึง LC Cassette,PVC LSZH MPO MTP Cassette |
||

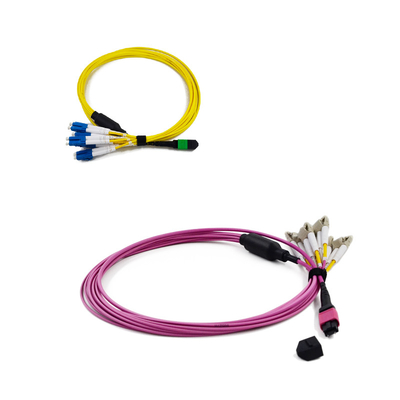

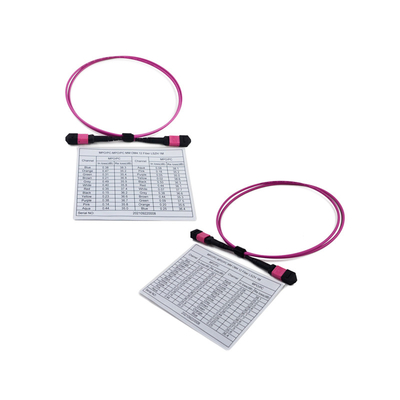

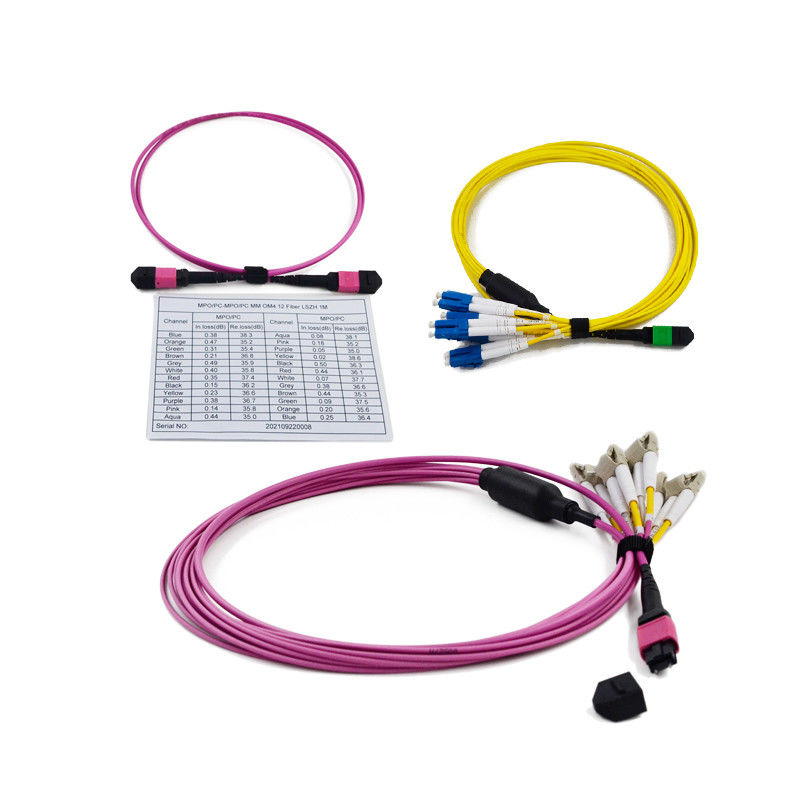

การสูญเสียการแทรกต่ำ 3.0mm MPO ถึง LC Cassette 12 24 Fiber MPO / MTP Cassette
ภาพรวมของ
MPO ถึง LC Cassette 12 24 ไฟเบอร์ MPO/MTP Cassette
สามสายสำหรับสามวิธีการโพลาไรเซชัน
สามวิธีสำหรับขั้วที่เหมาะสมที่กำหนดโดยมาตรฐาน TIA 568 มีชื่อว่าวิธี A วิธี B และวิธี C เพื่อให้ตรงกับมาตรฐานเหล่านี้จะใช้เส้นใย MTP สามประเภทที่มีโครงสร้างต่างกันชื่อ Type A, Type B และ Type C สำหรับวิธีการเชื่อมต่อที่แตกต่างกันสามวิธีตามลำดับสามสายที่แตกต่างกันจะถูกนำมาใช้ในตอนแรก และวิธีการเชื่อมต่อสามวิธี
MTP Trunk Cable Type A: สายเคเบิล Type A หรือที่เรียกว่าสายตรงคือสายเคเบิลแบบตรงที่มีขั้วต่อ MTP แบบคีย์ขึ้นที่ปลายด้านหนึ่งและขั้วต่อ MTP แบบคีย์ลงที่ปลายอีกด้านหนึ่งทำให้เส้นใยที่ปลายแต่ละด้านของสายเคเบิลมีตำแหน่งไฟเบอร์เท่ากันตัวอย่างเช่น ไฟเบอร์ที่ตำแหน่ง 1 (P1) ของขั้วต่อที่ด้านหนึ่งจะมาถึง P1 ที่ขั้วต่ออีกด้านลำดับไฟเบอร์ของสายเคเบิล 12 ไฟเบอร์ MTP Type A แสดงอยู่ด้านล่าง:
รักษากฎขั้ว MTP/MPO เมื่อสร้างการเชื่อมต่อ
เมื่อสายไฟเบอร์ออปติกมีรูปแบบขั้วและเพศต่างกัน เจ้าหน้าที่ไอทีต้องระวังให้มากเมื่อต้องเปลี่ยนสายแพทช์ในภาคสนามผู้ที่ไม่เข้าใจขั้วไฟฟ้าหรือกำลังเร่งที่จะนำอุปกรณ์และใช้งานอาจใช้สายแพทช์ที่ไม่ถูกต้องและการส่งสัญญาณกระแทก
กฎสำหรับการเชื่อมต่อสายเคเบิล MTP/MPO และสายแพตช์
ในกรณีที่มีสายแพตช์ประเภท A-to-A และสายแพตช์ประเภท A-to-B มีชุดสายเคเบิลอาเรย์ (มัลติไฟเบอร์) ทั่วไปสามประเภทสังเกตว่าหมุดปรับตำแหน่งบนตัวเชื่อมต่อ MTP/MPO มีความสำคัญต่อการรักษาขั้วที่ถูกต้องดังนั้นจึงจำเป็นต้องตรวจสอบให้แน่ใจว่าตำแหน่งพินถูกต้องก่อนที่คุณจะเชื่อมต่อไฟเบอร์ MTP/MPO ด้วยสายแพตช์
สายแพตช์เพล็กซ์ LC/SC ชนิด A-to-B เป็นสายครอสโอเวอร์มาตรฐานที่แมปพอร์ต Tx กับพอร์ต Rxสายแพตช์ประเภท A-to-B ที่พลิกกลับด้านจะรักษาขั้วที่เหมาะสมและสายเคเบิลลำต้น MTP ประเภท B จะกลับตำแหน่งไฟเบอร์ที่ปลายแต่ละด้าน (1 ถึง 12 และ 12 ต่อ 1) และคีย์ตัวเชื่อมต่อทั้งสองหงายขึ้นขอแนะนำให้ใช้การเชื่อมต่อสายเคเบิลชนิดนี้เพื่อรักษาขั้ว MTP/MPO ให้เหมาะสม
กฎสำหรับการเชื่อมต่อสายเคเบิล MTP/MPO และเทปคาสเซ็ต
การเลือกเทป MTP/MPO จะเป็นตัวกำหนดทางเลือกของสายเคเบิล MTP/MPO ด้วยคุณควรเลือกตลับเทปที่มีหมุดปรับตำแหน่งที่เหมาะสม เพื่อให้ตลับ MTP/MPO ใกล้เคียงกับการจับคู่ที่สมบูรณ์แบบกับขั้วต่อ MTP/MPO ที่ปลายสาย MTP/MPO ด้านใดด้านหนึ่งนอกจากนี้ ด้านหลังของอะแด็ปเตอร์ที่ติดตั้งบนคาสเซ็ตต์ยังกำหนดเป็นวิธี A หรือวิธี B เพื่อให้สอดคล้องกับมาตรฐาน TIA
ข้อมูลสินค้า
| จำนวนไฟเบอร์ | 12 | โหมดไฟเบอร์ | 9/125μm |
| ตัวเชื่อมต่อ Type1 | LC | ขั้วต่อ Type2 | ไม่สิ้นสุด |
| โหมดไฟเบอร์ | SM | ความยาวฝ่าวงล้อม | 1.5m |
| ความยาวคลื่น | 1310/1550nm | วัสดุแจ็คเก็ต | พีวีซี/LSZH |
| การสูญเสียการแทรก | ≤0.25dB | ความสามารถในการทดแทนกันได้ | ≤0.2dB |
| ผลตอบแทนขาดทุน | ≥50dB | การสั่นสะเทือน | ≤0.2dB |
| อุณหภูมิในการทำงาน | -40~75°C | อุณหภูมิในการจัดเก็บ | -45~85°C |
ข้อกำหนดทางเรขาคณิต (สำหรับการทดสอบอินเตอร์เฟอโรมิเตอร์แบบ 3 มิติเท่านั้น)
| พิมพ์ | จุดยอดออฟเซ็ต (อืม) | รัศมีความโค้ง (มม.) | ความสูง Feber (นาโนเมตร) | ออฟเซ็ตมุม (°) |
| 2.5 มม. UPC | ≤50 | 10~25 | (-50, +50) | ไม่มี |
| 2.5mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
| UPC . 1.25 มม | ≤50 | 7~25 | (-50, +50) | ไม่มี |
| 1.25mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
ปากซิ่ง
เราจะบรรจุด้วยถุง OPP และกล่องกระดาษด้านนอกเพื่อป้องกันสินค้าไม่เสียหายเมื่อจัดส่ง
เอฟคิวเอ
1. ถาม :คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิตในเซินเจิ้น ประเทศจีน
2. ถาม :อะไรคือขั้นต่ำของคุณ?
ตอบ: ขั้นต่ำสามารถเป็นได้ 1 ชิ้น แต่เราไม่แนะนำให้สั่งซื้อ 1 ชิ้นเพราะต้นทุนจะสูงขึ้นเพื่อให้ราคาสูงกว่างบประมาณของคุณ
3. ถาม :ราคาเท่าไหร่ ?
ตอบ: ราคาเป็นไปตามปริมาณของคุณหลังจากที่คุณแจ้งให้เราทราบปริมาณของคุณ เราจะเสนอราคาที่ดีที่สุดสำหรับคุณปริมาณมากจะได้รับราคาที่แข่งขันได้มาก
4. ถาม:คุณสามารถเสนอราคา FOB ได้หรือไม่?
A : ใช่เราทำได้ แต่เนื่องจากขนาดและน้ำหนักไม่ใหญ่ ส่วนใหญ่จะจัดส่งทางอากาศ DHL, TNT, UPC, FEDEX ฯลฯจึงเป็นเรื่องยากที่จะทำราคา FOBวิธีที่ดีที่สุดคือแจ้งให้เราทราบรายละเอียดข้อกำหนดและปริมาณของคุณ เราจะเสนอค่าขนส่งพร้อมราคาผลิตภัณฑ์สำหรับการอ้างอิงของคุณ
เรามีนักบันทึกราคาที่แข่งขันได้มากหากปริมาณของคุณมีขนาดใหญ่และมีกล่องกระดาษหลายสิบกล่อง เราสามารถคำนวณค่าขนส่งทางทะเลเพื่อเป็นข้อมูลอ้างอิงของคุณได้
ราคา EXW หรือราคา CFR จะดีกว่า.คุณสามารถติดต่อเราเพื่อขอคำแนะนำเพิ่มเติมหากต้องการ
5. ถาม:คุณภาพของคุณเป็นอย่างไร?
ตอบ: การผลิตของเราเป็นไปตามมาตรฐาน IEC การผลิตมาตรฐานยุโรป เกือบปิดการประชุมเชิงปฏิบัติการที่ปราศจากฝุ่นนำเข้าอุปกรณ์การผลิตและอุปกรณ์ควบคุมคุณภาพโดยเฉพาะอุปกรณ์ MTP Daisi
ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบก่อนส่งมอบ 100%
6. ถาม :เวลานำของคุณคืออะไร?
ตอบ: เรามีโรงงานสามแห่งในประเทศจีนโรงงานหนึ่งแห่งสำหรับการผลิตสายเคเบิลใยแก้วนำแสง สองโรงงานสำหรับสายแพทช์, PLC, ODF, อะแดปเตอร์, ตัวลดทอน ฯลฯ
สำหรับสายแพทช์ไฟเบอร์ออปติก ระยะเวลารอคอยอาจอยู่ที่ 2 -3 วันสำหรับ 5000 ชิ้นสินค้าปกติเรามีในสต็อกเราสามารถจัดการกับคำสั่งเร่งด่วนสำหรับคุณข้อมูลเพิ่มเติม คุณสามารถติดต่อเราได้
7. ถาม :การรับประกันของคุณคืออะไร?
A : สำหรับสายแพทช์ เรามีการรับประกัน 2 ปีตั้งแต่จัดส่ง แต่จะรับผิดชอบเฉพาะความเสียหายที่ไม่ใช่เทียมเท่านั้นสำหรับความเสียหายเทียม เราสามารถซ่อมแซมให้คุณฟรี แต่ค่าขนส่งจะจ่ายโดยคุณ
8. ถาม :บรรจุภัณฑ์ของคุณคืออะไร?
A : เราใช้แพคเกจการส่งออกระหว่างประเทศแนบผลิตภัณฑ์ต่าง ๆ สำหรับการอ้างอิงของคุณนอกจากนี้เรายังสามารถพิมพ์โลโก้ของคุณลงบนบรรจุภัณฑ์ได้
9. ถาม:คุณสามารถทำ OEM / ODM ได้หรือไม่?
ตอบ: ใช่เราทำได้เราเป็นผู้ผลิตผลิตภัณฑ์ทั้งหมดยอมรับ OEM / ODMเราสามารถลงนามในข้อตกลงการรักษาความลับ
10. ถาม:ฉันขอตัวอย่างได้ไหม
ตอบ: ขึ้นอยู่กับผลิตภัณฑ์สำหรับอะแดปเตอร์, ตัวลดทอน, สายแพทช์, ผมเปีย เราสามารถจัดเตรียมตัวอย่างให้คุณได้ฟรีแต่ค่าขนส่งคืนโดยด้านข้างของคุณ
สำหรับผลิตภัณฑ์ที่มีมูลค่าสูง เราไม่สามารถเสนอให้ฟรี ค่าตัวอย่างและค่าขนส่งที่ชำระคืนก่อน หลังจากที่คุณสั่งซื้อ ค่าตัวอย่างจะถูกส่งคืน
11. ถาม:ฉันจะสั่งซื้อได้อย่างไร
ตอบ: 1. ส่งอีเมลถึงเราหรือส่งคำถามแจ้งให้เราทราบชื่อผลิตภัณฑ์ ข้อมูลจำเพาะโดยละเอียด ปริมาณระบุที่อยู่รับของคุณหากคุณต้องการให้เราคิดค่าขนส่งสำหรับคุณ
2. หลังจากที่เราทราบความต้องการของคุณแล้วจะเสนอราคาที่ดีที่สุดสำหรับคุณพร้อมเวลานำราคาเป็นไปตามปริมาณของคุณ
3. เมื่อคุณยอมรับใบเสนอราคา เราจะจัดทำใบแจ้งหนี้ Profoma ด้วยบัญชีธนาคารของเรา
4. เราจะจัดเตรียมการผลิตให้กับคุณหลังจากที่เราได้รับการชำระเงินแล้ว
5. ก่อนที่เราจะจัดส่งจะยืนยันการรับข้อมูลกับคุณอีกครั้ง และจะส่งหมายเลขติดตามให้คุณหลังการจัดส่ง
6. เราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณสำหรับความร่วมมือระยะยาว
12. ถาม:เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: T / T, Western Union, Paypal, MoneyGram พร้อมกันสำหรับจำนวนมากสามารถฝากเงินล่วงหน้า 50% ยอดคงเหลือ 50% จ่ายก่อนส่งมอบ
