| ชื่อแบรนด์: | New Light |
| MOQ: | 1 |
| ราคา: | 3.5~20 |
| รายละเอียดการบรรจุ: | บรรจุส่งออก |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ MoneyGram |
ABSICUTE MAXIMUM RATINGS
| พารามิเตอร์ | สัญลักษณ์ | นาที. | แม็กซ์ | หน่วย | บันทึก |
| การจ่ายแรงดัน | vcc | -0.5 | 4.0 | V | |
| อุณหภูมิในการจัดเก็บ | -40 | 85 | ° C | ||
| ความชื้นสัมพัทธ์ | 85 | % |
หมายเหตุ: ความเครียดที่มากกว่าการให้คะแนนสูงสุดที่แน่นอนอาจทำให้เกิดความเสียหายอย่างถาวรต่อโมดูล
คุณสมบัติ:
* รองรับอัตราข้อมูล 9.95Gb / s ถึง 10.3Gb / s

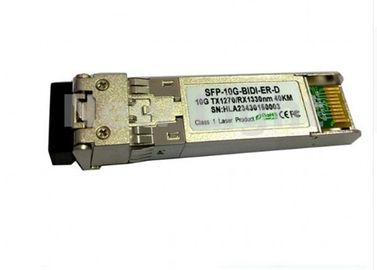

* ตัวต่อ Simplex LC ตัว Bi-Directional SFP + Optical Transceiver
* การวินิจฉัยแบบดิจิตอล SFF-8472 ได้มาตรฐาน
* ปลั๊กแบบเสียบได้
* 1: 1270nm เครื่องส่งเลเซอร์ DFB, ตัวรับสัญญาณ 1330nm
เครื่องส่งเลเซอร์ DFB แบบ 2: 1330nm เครื่องรับเลเซอร์ 1270nm
* ขึ้นไป 40 กม. ใน 9 / 125um SMF
* รองรับ SFP + MSA SFF-8431
* อุณหภูมิกรณีใช้งาน: 0 ถึง 70 ° C
การใช้งาน:
* 10GBASE-ER ที่ 10.3125Gbps
* 10GBASE-EW ที่ความเร็ว 9.953Gbps
* การเชื่อมโยงทางแสงอื่น ๆ
ลักษณะการดำเนินงานของ GERERAL OPERATING CHARACTERISTICS
| พารามิเตอร์ | สัญลักษณ์ | นาที. | Typ | แม็กซ์ | หน่วย | บันทึก | |
| อัตราข้อมูล | อีเธอร์เน็ต | 10.3125 | Gb / s | ||||
| Fibre Channel | 10.518 | ||||||
| การจ่ายแรงดัน | vcc | 3.13 | 3.3 | 3.47 | V | ||
| vcc | V | ||||||
| การจ่ายกระแสไฟฟ้า | Icc 5 | mA | |||||
| Icc 3 | 400 | mA | |||||
| อุณหภูมิในการดำเนินงาน | Tc | 0 | 70 | ° C | |||
อิมพีแดนท์ / อินพุทเอาท์พุท
l เครื่องส่งสัญญาณ
| พารามิเตอร์ | สัญลักษณ์ | นาที. | Typ | แม็กซ์ | หน่วย | บันทึก | |
| diff แรงดันไฟฟ้าขาเข้า | 120 | 820 | mVpp | 1 | |||
| ป้อนข้อมูล Tx Disable | H | VIH | 2.0 | VCC + 0.3 | V | ||
| L | VIL | 0 | 0.8 | ||||
| Tx Fault output | H | VOH | 2.0 | VCC + 0.3 | V | 2 | |
| L | VOL | 0 | 0.8 | ||||
| อินพุตต่างกัน ความต้านทาน | ศิน | 100 | Ω | ||||
l ผู้รับ
| พารามิเตอร์ | สัญลักษณ์ | นาที. | Typ | แม็กซ์ | หน่วย | บันทึก | |
| diff การแกว่งแรงดันเอาต์พุต | 340 | 650 | 800 | mVpp | 3 | ||
| เอาต์พุต Rx LOS | H | VOH | 2.0 | VCC + 0.3 | V | 2 | |
| L | VOL | 0 | 0.8 | ||||
หมายเหตุ 1) TD +/- เป็น AC ภายในพร้อมกับการสิ้นสุดที่แตกต่างกัน100Ωภายในโมดูล
หมายเหตุ 2) Tx Fault และ Rx LOS เป็นผลการเก็บสะสมแบบเปิดซึ่งควรจะดึงขึ้นกับตัวต้านทาน 4.7k ถึง10kΩบนบอร์ดโฮสต์ ดึงแรงดันไฟฟ้าระหว่าง 2.0V และ Vcc + 0.3V
หมายเหตุ 3) RD +/- เอาท์พุทจะเชื่อมต่อกับ AC ภายในและควรจะยุติด้วย100Ω (differential) ที่ SERDES ของผู้ใช้
ลักษณะทางออปติคัล
l เครื่องส่งสัญญาณ
| พารามิเตอร์ | สัญลักษณ์ | นาที. | Typ | แม็กซ์ | หน่วย | บันทึก |
| ความยาวคลื่นในการทำงาน | 1260 | 1270 | 1280 | นาโนเมตร | ||
| 1320 | 1330 | 1340 | ||||
| Ave. กำลังขับ (Enabled) | Po | 0 | 4 | dBm | 1 | |
| อัตราส่วนการสูญเสีย | ER | 5 | เดซิเบล | 1 | ||
| RMS กว้างสเปกตรัม | Δλ | 1 | นาโนเมตร | |||
| เวลาเพิ่มขึ้น / ลดลง (20% ~ 80%) | tr / Tf | 50 | PS | 2 | ||
| ความกว้างของการมอดูเลตออพติคอล | OMA | -6.2 | dBm | |||
| การกระจายตัวของการลงโทษ | 1 | เดซิเบล | ||||
| เอาต์พุต Optical Eye | สอดคล้องกับ IEEE 0802.3ae | |||||
l ผู้รับ
| พารามิเตอร์ | สัญลักษณ์ | นาที. | Typ | แม็กซ์ | หน่วย | บันทึก |
| ความยาวคลื่นในการทำงาน | 1320 | 1330 | 1340 | นาโนเมตร | ||
| 1260 | 1270 | 1280 | ||||
| ความไวแสง | PSEN | -15 | dBm | 3 | ||
| นาที. เกินพิกัด | Pimax | 0.5 | dBm | |||
| ยืนยัน LOS | พ่อ | -30 | dBm | |||
| LOS De-assert | Pd | -16 | dBm | |||
| LOS Hysteresis | Pd-Pa | 0.5 | 4 | เดซิเบล |
หมายเหตุ 1) วัดที่ 10.3125b / s กับ PRBS 2 31 - 1 รูปแบบทดสอบ NRZ
หมายเหตุ 2) 20% ~ 80%
หมายเหตุ 3) ภายใต้กรณีที่แย่ที่สุด ER ที่วัดได้ที่ 10.3125 Gb / s กับ PRBS 2 31 - 1 รูปแบบทดสอบ NRZ สำหรับ BER <1x10 -12
นิยามและหน้าที่ของ PIN
| หมุด | สัญลักษณ์ | ชื่อ / รายละเอียด |
| 1 | VEET [1] | พื้นส่งสัญญาณ |
| 2 | Tx_FAULT [2] | ความผิดพลาดของเครื่องส่งสัญญาณ |
| 3 | Tx_DIS [3] | ปิดใช้งานเครื่องส่งสัญญาณ เอาต์พุตเลเซอร์ปิดการทำงานเมื่อเปิดหรือสูง |
| 4 | SDA [2] | สายข้อมูลอินเทอร์เฟซแบบ 2 สาย |
| 5 | SCL [2] | สายสัญญาณนาฬิกาแบบอนุกรม 2 สาย |
| 6 | MOD_ABS [4] | ไม่มีโมดูล ติดไว้ภายในโมดูล |
| 7 | RS0 [5] | ราคาเลือก 0 |
| 8 | RX_LOS [2] | การสูญเสียสัญญาณบ่งชี้สัญญาณ ลอจิก 0 หมายถึงการทำงานตามปกติ |
| 9 | RS1 [5] | อัตราเลือก 1 |
| 10 | VEER [1] | พื้นรับสัญญาณ |
| 11 | VEER [1] | พื้นรับสัญญาณ |
| 12 | RD- | รับข้อมูล Inverted DATA ของผู้รับ AC คู่ |
| 13 | RD + | รับข้อมูลจากผู้รับ AC คู่ |
| 14 | VEER [1] | พื้นรับสัญญาณ |
| 15 | VCCR | แหล่งจ่ายไฟรับ |
| 16 | VCCT | แหล่งจ่ายพลังงานส่งสัญญาณ |
| 17 | VEET [1] | พื้นส่งสัญญาณ |
| 18 | TD + | ข้อมูลเครื่องรับส่งข้อมูลเข้า AC ควบคู่ |
| 19 | TD- | ข้อมูล Inverted DATA ของเครื่องรับส่งข้อมูลเข้า AC Coupled |
| 20 | VEET [1] | พื้นส่งสัญญาณ |
|
|
