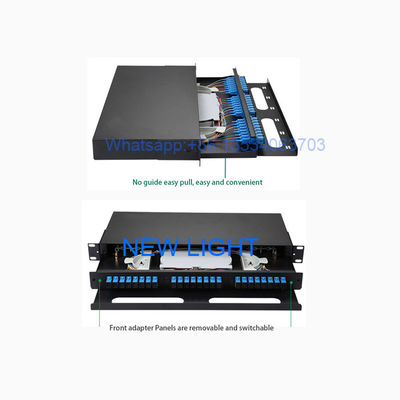

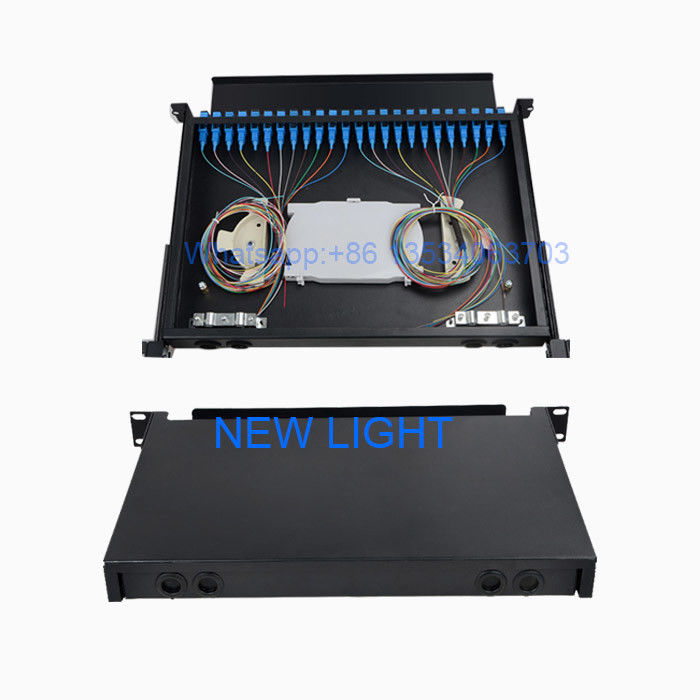

ตู้แผงไฟเบอร์ออปติก 48 พอร์ต พร้อมสาย MPO/MTP และลิ้นชักแบบเลื่อนสำหรับศูนย์ข้อมูล

ชื่อแบรนด์:	New light
เลขรุ่น:	12/24/48 แกนแผง ptach
MOQ:	1~10,000
ราคา:	10~100
รายละเอียดการบรรจุ:	ถุง opp + กล่องกระดาษ
เงื่อนไขการจ่ายเงิน:	T/T, Western Union, Moneygram, Paypal

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

ROHS ;ISO9001

วัสดุ:

ข้อมูลจำเพาะ

การพูดคุย:

ศูนย์ข้อมูล การติดตั้งที่สิ้นสุดล่วงหน้า

แผงด้านหน้า:

LC , SC , ST , เอฟซี , E2000

ชื่อสินค้า:

แผงแพทช์ไฟเบอร์ออปติก MPO / MTP แบบติดตั้งบนชั้นวางไฟเบอร์ 24 ชั้น

ไฟเบอร์ 12/24/48/72/96

น้ำหนัก:

วัสดุ:

ฟอสเฟอร์บรอนซ์

สีขาว

อุณหภูมิในการจัดเก็บ:

-45 ° C ~+60 ° C

ประเภทสินค้า:

ตู้ลิ้นชักเลื่อนออกพร้อมถาดประกบ

ขนาด:

1.75"สูง x กว้าง 17.0" x ลึก 14.0",485mmx294mmx44mm

ประเภทอะแดปเตอร์:

เซนต์

สามารถในการผลิต:

10,000 ต่อวัน

เน้น:

fiber optic parts and accessories

fiber optic accessories

คําอธิบายสินค้า

48 Port Fiber Optic Patch Panel พร้อมสาย MPO/MTP และตัวปรับ

ระบบแพทช์ไฟเบอร์ออปติก 48 ประตูนี้ประกอบด้วยเคเบิล MPO / MTP และตัวปรับที่รู้จักกันในชื่อแพนลกระจายไฟเบอร์แผนผังเหล่านี้อํานวยความสะดวกในการสิ้นสุดสายไฟเบอร์ออปติกและให้การเข้าถึงเส้นใยส่วนตัวเพื่อการเชื่อมต่อข้าม.

แผ่นไฟเบอร์ออปติกแบบมาตรฐานมีกล่องโลหะที่จัดตั้งแผ่นปรับเปลี่ยนและแผ่นสไพล์ไฟเบอร์ซึ่งต่อมาเชื่อมต่อกับพอร์ตภายในที่ติดตั้งของแผ่นปรับเปลี่ยน.

สนามทางด้านในของแพนเนลยังคงคงคง, รับประกันการเชื่อมต่อสายเคเบิลถาวร, ในขณะที่สนามทางด้านนอกรองรับสายไฟเบอร์ปาทช์สําหรับการปรับการเชื่อมต่อบ่อยระหว่างอุปกรณ์ตามความต้องการ.

แพเนลแผ่นไฟเบอร์ประกอบด้วยสองส่วน: ส่วนหนึ่งที่บรรจุภาชนะหรือตัวปรับส่วนผ่า และอีกส่วนหนึ่งที่กําหนดไว้สําหรับแผ่นสปไลซ์และการเก็บไฟเบอร์ส่วนเกิน

มีให้บริการในเรคเลื่อนขึ้นเรือนไฟเบอร์ออปติกที่มีการปรับปรุงต่างๆ รวมถึงแอดพลิคซ์ LC มัลติโมด ดับเพล็กซ์และแทรกสปไลซ์และ 144 แอพลิเคชันไฟเบอร์หลัก. เหมาะสมกับอินเตอร์เฟซอัดปรับต่าง ๆ รวมถึง SC, ST, FC, LC, MTRJ และ E2000 อุปกรณ์เสริมใยที่เกี่ยวข้องและ pigtails มีให้เลือกเป็นส่วนประกอบ

การใช้งาน

วงจรลูกค้าโทรคมนาคม
ไฟเบอร์ถึงบ้าน (FTTH)
เครือข่าย LAN/WAN
ระบบ CATV

ลักษณะสําคัญ

การเชื่อมต่อสาขาสําหรับปลายสายไฟฟ้าแสง
โครงสร้างการติดตั้งรากมาตรฐาน 19 นิ้ว
ความเหมาะสมในการติดตั้งตัวปรับ
โครงสร้างตู้สําหรับการใช้งานง่าย
การออกแบบขนาดเล็ก ประหยัดพื้นที่
การจัดการและการใช้งานง่าย
ขนาดมาตรฐานที่มีโครงสร้างเบาและมีเหตุผล

เฉพาะเจาะจงทางกลและสิ่งแวดล้อม

ปริมาตร	รายละเอียด
อุณหภูมิการทํางาน	-25°C ถึง +40°C
อุณหภูมิในการเก็บ	-25°C ถึง +55°C
ความชุ่มชื้น	≤ 85% (+ 30 °C)
ความดันอากาศ	70Kpa ถึง 106Kpa
สี	สีดํา

ขนาด

รุ่น	ปริมาณใย	ความสูง	ขนาด (LxWxH)
มอนท์ราค	12/24/48/96 หลัก	1U	430354.144 มม.

การตั้งค่าขั้ว

การ เข้าใจ ความ มืดหยุ่น ของ สายใย

สําหรับการส่งข้อมูลอย่างถูกต้อง สัญญาณส่ง (Tx) ที่ปลายหนึ่งของเคเบิลต้องตรงกับสัญญาณรับ (Rx) ที่ปลายตรงข้ามมาตรฐานอุตสาหกรรมกําหนดวิธีขั้วสามแบบสําหรับองค์ประกอบหลายเส้นใย, แต่ละสายใช้สาย MPO แบบที่แตกต่างกัน

วิธี A

ใช้สาย MPO แบบ A แบบตรงผ่านด้วยสายเชื่อมแบบkey up ในปลายหนึ่ง และสายเชื่อมแบบkey down ในปลายตรงข้าม โดยรักษาความตรงของเส้นใยจากตําแหน่ง 1 ไปยังตําแหน่ง 1สําหรับการใช้งานแบบ duplex, จําเป็นต้องใช้สายพัดพับเครื่องรับ-ส่งที่ปลายหนึ่ง

วิธี B

ใช้เครื่องเชื่อมปุ่มในทั้งสองปลายเพื่อให้เกิดการพลิกตัวรับ-ตัวรับ โดยเส้นใยตําแหน่ง 1 จะมาถึงตําแหน่ง 12 ในปลายตรงข้ามใช้สายพัด A-B ตรงในทั้งสองปลาย.

วิธี C

คุณสมบัติ คอนเนกเตอร์ปุ่มขึ้นในด้านหนึ่ง และปุ่มลงในด้านอื่น (คล้ายกับวิธี A) โดยมีสายไฟเบอร์ภายในที่พลิกวิธีนี้ไม่สนับสนุนการใช้งานแบบปาราเลล 8 สายใย 40 และ 100 Gig และไม่แนะนํา.

ด้วยวิธีการหลายขั้วที่ต้องการชนิดสายพับที่จํากัด ความผิดพลาดในการจัดจําหน่ายเป็นเรื่องปกติและช่องทางในการตรวจสอบขั้วที่ถูกต้อง.
