24 พอร์ต 1U สีดำ แผงแพทช์ใยแก้วนำแสงขนาดมาตรฐาน พร้อมลิ้นชักแบบสไลด์

ชื่อแบรนด์:	New light
เลขรุ่น:	12/24/48 แกนแผง ptach
MOQ:	1~10,000
ราคา:	10~100
รายละเอียดการบรรจุ:	ถุง opp + กล่องกระดาษ
เงื่อนไขการจ่ายเงิน:	T/T, Western Union, Moneygram, Paypal

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

ROHS ;ISO9001

การพูดคุย:

ศูนย์ข้อมูล การติดตั้งที่สิ้นสุดล่วงหน้า

แผงด้านหน้า:

LC , SC , ST , เอฟซี , E2000

ชื่อสินค้า:

แผงแพทช์ไฟเบอร์ออปติก MPO / MTP แบบติดตั้งบนชั้นวางไฟเบอร์ 24 ชั้น

ไฟเบอร์ 12/24/48/72/96

น้ำหนัก:

วัสดุ:

ฟอสเฟอร์บรอนซ์

สีขาว

อุณหภูมิในการจัดเก็บ:

-45 ° C ~+60 ° C

ประเภทสินค้า:

ตู้ลิ้นชักเลื่อนออกพร้อมถาดประกบ

ขนาด:

1.75"สูง x กว้าง 17.0" x ลึก 14.0",485mmx294mmx44mm

ประเภทอะแดปเตอร์:

เซนต์

ท่าเรือ:

12/24/36/48/72/96/144/192/288/386

สามารถในการผลิต:

10,000 ต่อวัน

เน้น:

fiber optic parts and accessories

fiber optic accessories

คําอธิบายสินค้า

แผง Patch Panel ใยแก้วนำแสง LC/SC/ST/FC ขนาดมาตรฐาน 1U สีดำ 24 พอร์ต

ภาพรวมผลิตภัณฑ์

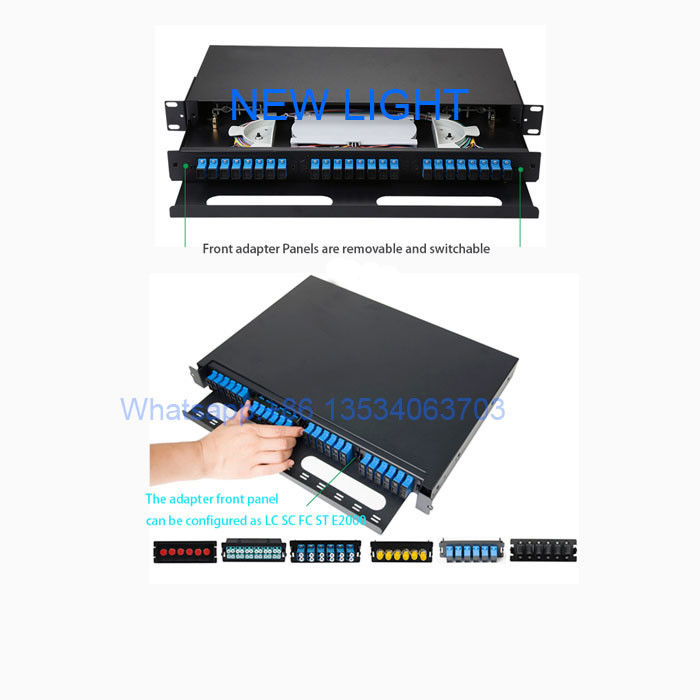

แผง Patch Panel ใยแก้วนำแสง LC/SC/ST/FC ขนาดมาตรฐาน 1U สีดำ 24 พอร์ตนี้รวมถึงสาย MPO/MTP และอะแดปเตอร์ หรือที่เรียกว่าแผงกระจายใยแก้วนำแสง ช่วยให้การเชื่อมต่อสายใยแก้วนำแสงทำได้ง่ายและให้การเข้าถึงใยแก้วนำแสงแต่ละเส้นสำหรับการเชื่อมต่อแบบไขว้

แผงใยแก้วนำแสงพื้นฐานโดยทั่วไปจะเป็นตู้โลหะที่บรรจุแผงอะแดปเตอร์และถาดพักสายใยแก้วนำแสง ถาดพักสายช่วยให้สามารถหลอมรวมใยแก้วนำแสงเข้ากับสาย Pigtail ใยแก้วนำแสง ซึ่งจะเสียบเข้ากับพอร์ตภายในที่ติดตั้งถาวรของแผงอะแดปเตอร์

พอร์ตภายในของแผงโดยทั่วไปจะติดตั้งถาวร หมายความว่าสายเคเบิลจะเชื่อมต่ออย่างถาวร พอร์ตภายนอกสงวนไว้สำหรับสาย Patch ใยแก้วนำแสงที่สามารถเสียบและถอดออกได้บ่อยครั้งเพื่อจัดเรียงการเชื่อมต่อระหว่างอุปกรณ์ตามความจำเป็น

แผง Patch ใยแก้วนำแสงมีสองส่วน: ส่วนหนึ่งมีช่องเสียบหรืออะแดปเตอร์ และอีกส่วนหนึ่งใช้สำหรับถาดพักสายและการจัดเก็บใยแก้วนำแสงส่วนเกิน

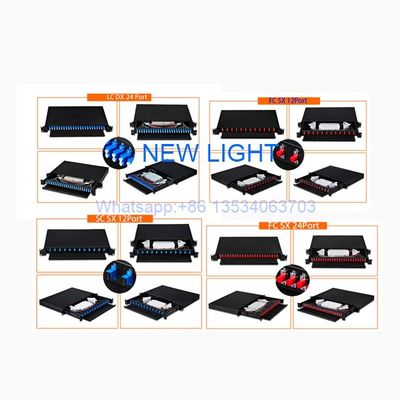

มีให้เลือกเป็นตู้ใยแก้วนำแสงแบบติดตั้งบนแร็คแบบเลื่อนออก บรรจุอะแดปเตอร์หลากหลายรูปแบบ รวมถึงอะแดปเตอร์ LC แบบดูเพล็กซ์มัลติโหมด 3 ชิ้นและถาดพักสาย หรืออะแดปเตอร์ ST แบบซิงเกิลโหมด 6 ชิ้นและถาดพักสาย

รุ่นต่างๆ รองรับการใช้งานใยแก้วนำแสง 12 คอร์, 24 คอร์, 36 คอร์, 48 คอร์, 72 คอร์, 96 คอร์ และ 144 คอร์ เข้ากันได้กับอินเทอร์เฟซอะแดปเตอร์ต่างๆ รวมถึง SC, ST, FC, LC, MTRJ และ e2000 อุปกรณ์เสริมใยแก้วนำแสงและสาย Pigtail ที่เกี่ยวข้องเป็นทางเลือก

การใช้งาน

วงจรเชื่อมต่อโทรคมนาคม
Fiber to the home (FTTH)
เครือข่าย LAN/WAN
ระบบเคเบิลทีวี

คุณสมบัติหลัก

ใช้สำหรับการเชื่อมต่อสาขาของการสิ้นสุดสายเคเบิลใยแก้วนำแสง
โครงสร้างมาตรฐาน 19 นิ้ว เข้ากันได้กับการติดตั้งบนแร็ค
มีให้สำหรับการติดตั้งอะแดปเตอร์ต่างๆ
โครงสร้างลิ้นชักเพื่อการใช้งานที่ง่าย
การออกแบบที่กะทัดรัดเพื่อประหยัดพื้นที่
การจัดการและการดำเนินงานที่ง่าย
ขนาดมาตรฐาน น้ำหนักเบา และโครงสร้างที่เหมาะสม

ลักษณะทางกลและสิ่งแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
อุณหภูมิในการทำงาน	-25°C ถึง +40°C
อุณหภูมิในการจัดเก็บ	-25°C ถึง +55°C
ความชื้นสัมพัทธ์	≤85% (+30°C)
ความกดอากาศ	70Kpa ถึง 106Kpa
สี	ดำ

ขนาด

รุ่น	ปริมาณใยแก้วนำแสง	ความสูง	ขนาด (ยาวxกว้างxสูง)
ติดตั้งบนแร็ค	12/24/48/96 คอร์	1U	430354.144 มม.

วิธีการโพลาไรซ์

วิธี A

ใช้สาย MPO Trunk แบบตรง Type A โดยมีคอนเนคเตอร์แบบ key up ที่ปลายด้านหนึ่งและคอนเนคเตอร์แบบ key down ที่ปลายอีกด้านหนึ่ง เพื่อให้แน่ใจว่าใยแก้วนำแสงในตำแหน่งที่ 1 จะไปถึงตำแหน่งที่ 1 ที่ปลายตรงข้าม สำหรับการใช้งานแบบดูเพล็กซ์ จำเป็นต้องมีการพลิกตัวรับส่งสัญญาณในสาย Patch ที่ปลายด้านหนึ่ง

วิธี B

ใช้คอนเนคเตอร์แบบ key up ที่ปลายทั้งสองข้างเพื่อให้เกิดการพลิกตัวรับส่งสัญญาณ โดยใยแก้วนำแสงในตำแหน่งที่ 1 จะไปถึงตำแหน่งที่ 12 ที่ปลายตรงข้าม ตำแหน่งที่ 2 ไปถึงตำแหน่งที่ 11 และอื่นๆ สำหรับการใช้งานแบบดูเพล็กซ์ ใช้สาย Patch แบบตรง A-B ที่ปลายทั้งสองข้าง

วิธี C

ใช้คอนเนคเตอร์แบบ key up ที่ปลายด้านหนึ่งและแบบ key down ที่ปลายอีกด้านหนึ่งเหมือนวิธี A แต่มีการสลับคู่ใยแก้วนำแสงภายในสายเคเบิล แม้ว่าจะเหมาะสำหรับการใช้งานแบบดูเพล็กซ์ แต่วิธีนี้ไม่รองรับการใช้งานแบบขนาน 8 ใยแก้วนำแสง 40 และ 100 กิกะบิต และไม่แนะนำ

Fluke Networks' MultiFiber™ Pro ช่วยให้ผู้ใช้ทดสอบสาย Patch, ลิงก์ถาวร และช่องสัญญาณแต่ละรายการเพื่อความถูกต้องของโพลาไรซ์ ช่วยป้องกันข้อผิดพลาดในการติดตั้ง
